Захваты, Струбцины монтажные

Захват для вертикального подъёма и переворота бочек. Конструкция захвата обеспечивает быструю настройку на любой диаметр и надёжное закрепление бочки. Центральные и боковые проушины на захвате обеспечивают использование любых грузоподъёмных механизмов при подъёме.
Грузоподъемность - 0,3 тн
Диаметр бочки - 400-640 мм, высотой до 950мм

Обозначение PDK 8
Г/п 2-х захватов 8,0 тн
Толщина листа 20-240 мм
A 180 мм
B 300 мм
C 60 мм
D 40 мм
E 200 мм
F 520 мм

Назначение
Захват листового проката типа PDK используется для подъема и перемещения стопки листов, сложенных друг на друга.

Конструкция
Захват представляет собой конструкцию с рабочим элементом эксцентрикового типа. Рабочий элемент (прижимная лапа) создает значительную контактную нагрузку, что гарантирует надежную фиксацию груза. Зев захвата позволяет работать со стопкой листов толщиной до 240мм.

Зев захвата регулируется с помощью переставных запорных пальцев со шплинтом.
Захват работает в паре, для подъема длинномерных и крупногабаритных листов необходимо использовать траверсу.

Обозначение ЗКДв-0,6-750 (с проушиной под крюк)
Г/п 0,6 тн
A 570 мм
B 500 мм
C 700 мм
D 162 мм
E 64 мм

Применяется для подъема и перемещения грузов круглой формы, ось вращения которых расположена вертикально. Захваты фиксируются на торцевой стороне детали.
Конструктивно захват ЗКДв это рычажная система со свободными концами грузозахватных органов, расположенных по окружности и охватывающих деталь. Захват груза осуществляется за выступающие его края под весом рычагов и усиливается при подъеме массой самого груза.
Захваты типа ЗКДв могут использоваться для грузоподъемных операций с большой номенклатурой грузов, имеющих форму окружности, но наиболее часто захваты этого типа применяют для работы с железнодорожными колесами.
В конструкции захвата для круглых деталей предусмотрена запорный рычаг, фиксирующий грузозахватные органы в раскрытом положении.

Обозначение ЗО-4,0
Г/п 4,0 тн
A 120 мм
B 80 мм
C 135 мм
D 556 мм
E 287 мм

Строительство большинства современных сооружений начинается с формирования фундамента. Одним из основных элементов этого процесса является опалубка. Монтаж опалубки становится все более трудоемким процессом, поскольку все чаще используется щитовая опалубка. Для снижения энергозатрат при монтаже/демонтаже опалубки Вы можете использовать данный захват.

Захват для подъема опалубки это удобный, надежный механизм с мощной и бережной фиксацией поднимаемого материала. Захват может быть использован в работе как с отдельными элементами, так и щитами опалубки, работает на стропе типа 2СК.

Обозначение PDK 3
Г/п 2-х захватов 3,0 тн
Толщина листа 20-180 мм
A 110 мм
B 210 мм
C 25 мм
D 26 мм
E 140 мм
F 380 мм

Назначение
Захват листового проката типа PDK используется для подъема и перемещения стопки листов, сложенных друг на друга.

Конструкция
Захват представляет собой конструкцию с рабочим элементом эксцентрикового типа. Рабочий элемент (прижимная лапа) создает значительную контактную нагрузку, что гарантирует надежную фиксацию груза. Зев захвата позволяет работать со стопкой листов толщиной до 240мм.

Зев захвата регулируется с помощью переставных запорных пальцев со шплинтом.
Захват работает в паре, для подъема длинномерных и крупногабаритных листов необходимо использовать траверсу.

Обозначение ЗО-3,0
Г/п 3,0 тн
A 60 мм
B 80 мм
C 175 мм
D 470 мм
E 187 мм

Строительство большинства современных сооружений начинается с формирования фундамента. Одним из основных элементов этого процесса является опалубка. Монтаж опалубки становится все более трудоемким процессом, поскольку все чаще используется щитовая опалубка. Для снижения энергозатрат при монтаже/демонтаже опалубки Вы можете использовать данный захват.

Захват для подъема опалубки это удобный, надежный механизм с мощной и бережной фиксацией поднимаемого материала. Захват может быть использован в работе как с отдельными элементами, так и щитами опалубки, работает на стропе типа 2СК.

Обозначение ЗТ-Б-8,0
Г/п 8,0 тн
A 217 мм
B 194 мм
C 35 мм
D 175 мм
E 36 мм
F 80 мм
G 27-32 мм
H 40 мм

Торцевой захват для труб предназначен для подъема и перемещения труб и аналогичных грузов в горизонтальном положении. Рекомендуется к использованию при прокладке и монтаже трубопровода, либо на производстве труб.

Конструкция
Захват позволяет надежно закрепить груз, при этом гарантирует сохранность кромки трубы, а так же сохранность торцов разделки труб под сварку. Захват работает с трубами с толщиной стенки от 8 до 32мм и массой до 12,5т.

Для более бережного подъема груза возможна дополнительная комплектация полиуретановыми накладками. Захват обладает малым собственным весом, удобен в работе, возможна строповка груза захватом данного типа одним работником.

Захват работает в паре на стропе типа 2СК, или с подвесом на траверсе.

Грузоподъемность, т 0,5
Ширина зева, мм 25-280
Толщина листа, мм 0-280
Размеры, мм 450х300х435
Испытательная нагрузка (статичная), кг 630
Страна производства Россия

Применяется для безопасного подъёма и перемещения мраморных плит. Захват подвешивается на кран-балку, подводится к массиву и опускается на него. После этого зажимается специальной струбциной с резиновыми прокаладками воизбежание повреждения перемещаемого груза.
Грузоподъемность - 0,5 тн
Максимальная толщина плиты - 220 мм

Предназначен для захвата металлических листов.
Обладает высокой степенью надежности ввиду того, что закрепление груза осуществляется ручным усилием.
Данный захват может работать только в паре.
Грузоподъемность - 3,0 тн
Максимальный интервал захвата - 0-80 мм

Применяется для подъёма и горизонтального перемещения бочек массой до 2,0 тн. Позволяет быстро закрепить бочку за отбортовку.
Захват бочки производится за кант с упором в бок, что обеспечивает простое и эффективное удерживание бочки в горизонтальном положении.
Грузоподъемность - 2,0 тн
Максимальная толщина кромки бочки - 5-20 мм

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 200 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.

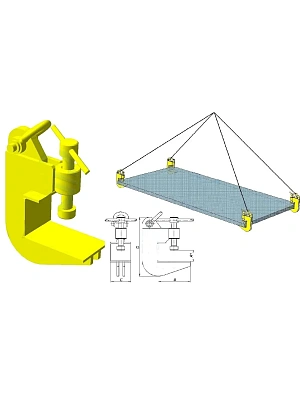

Обозначение ЗБП-2,5-35-100
Г/п 2,5 тн
A 35-100 мм
B 160 мм
C 100 мм
D 320 мм

Назначение
Захват для балконных плит используется в строительстве для подъема плит на высоту в процессе монтажных работ.

Конструкция
Захват представляет собой конструкцию струбцинного типа. Винтовой зажим позволяет создать значительное усилие для надежной фиксации плиты. Зев захвата позволяет использовать его при работе с плитами толщиной от 35мм до 100мм.

Как правило используется на стропе типа 4СК. При заказе захвата без строп, дополнительная комплектация скобой оговаривается отдельно.

Грузоподъемность - 10,0 тн
Толщина листа - 0-80 мм
Размеры 635х182х400мм

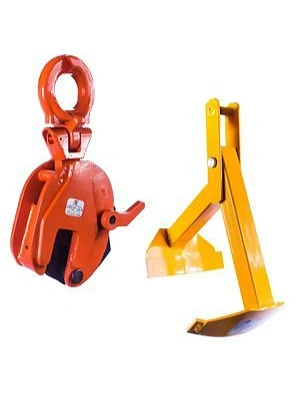

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

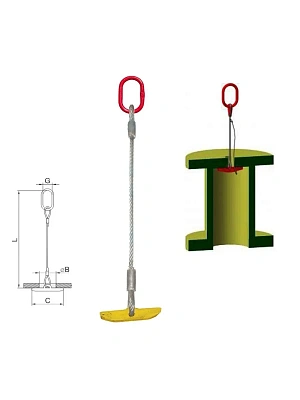

Обозначение ЗБк-5,0
Г/п - 5,0 тн
L - 1670 мм
В - 160 мм
С - 350 мм
G - 150х230 мм

Захваты предназначены для подъема и перемещения кабельных барабанов и аналогичных грузов имеющих сквозные отверстия в вертикальном положении.

Захват представляет собой приспособление коромыслового типа, основным несущим элементом является коромысло, подвешенное на стропе (канатном, цепном) или металлической тяге. Может использоваться с широким кругом грузов, имеющих сквозные отверстия, под которыми можно разместить поворотный несущий элемент.

Условия эксплуатации от -40ºС до +60ºС

Гарантийный срок эксплуатации 6 месяцев со дня ввода в эксплуатацию при односменной работе.

Обозначение ЗО-1,5
Г/п 1,5 тн
A 60 мм
B 80 мм
C 112 мм
D 350 мм
E 145 мм

Строительство большинства современных сооружений начинается с формирования фундамента. Одним из основных элементов этого процесса является опалубка. Монтаж опалубки становится все более трудоемким процессом, поскольку все чаще используется щитовая опалубка. Для снижения энергозатрат при монтаже/демонтаже опалубки Вы можете использовать данный захват.

Захват для подъема опалубки это удобный, надежный механизм с мощной и бережной фиксацией поднимаемого материала. Захват может быть использован в работе как с отдельными элементами, так и щитами опалубки, работает на стропе типа 2СК.

Обозначение ЗСТу-0,25-50-250 (Захват-струбцина для мягких панелей)
Г/п 0,25 тн
A 50 мм
B 250 мм
C 26 мм
D 90 мм
E 140 мм

Захват предназначен для подъема и перемещения сэндвич-панелей и аналогичных грузов при строительстве быстровозводимых зданий и сооружений. Конструкционные особенности сендвич-панелей, а именно отсутствие технологических отверстий, петель, проушин, ограничивают использование широкого круга грузозахватных механизмов и приспособлений.

Конструкция захвата для панелей основана на схеме работы струбцины, что позволяет регулировать усилие сжатия, также предусмотрены накладки из резины, предохраняющие поверхность груза от повреждений. Переставная прижимная лапка позволяет регулировать зев захвата, это дает возможность работать с грузами толщиной от 50 до 250мм (практически весь размерный ряд сэндвич-панелей). Захват позволяет перемещать и устанавливать панель максимально близко к несущей конструкции.

Исполнение ЗСТу отличается болтовым соединением прижимной лапки к тела захвата. Для увеличения зева захвата потребуется раскрутить болт, поэтому захват рекомендуется использовать при продолжительных работах с грузами одного типоразмера.

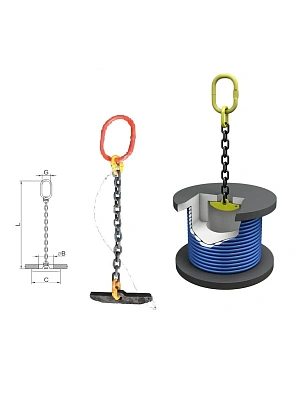

Обозначение ЗБц-5,0
Г/п - 5,0 тн
нагрузка при испытании 6,25 тн
Условия эксплуатации от -40°С до +60°С
L - 1020 мм
В - 160 мм
С - 350 мм
G - 120х180 мм

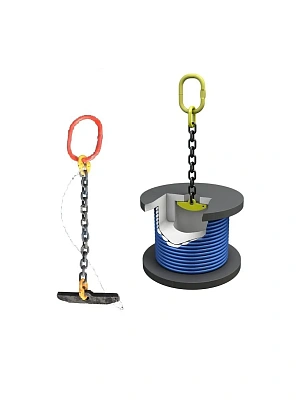

Захват-удочка для подъема и перемещения кабельных барабанов в вертикальном положении.
Захваты предназначены для подъема и перемещения кабельных барабанов и аналогичных грузов имеющих сквозные отверстия в вертикальном положении.
Захват комплектуется стропом изготовленным из высокопрочной цепи и комплектующих (8 класс прочности), это повышает его износоустойчивость и
увеличивает срок службы.
Захват представляет собой приспособление коромыслового типа, основным несущим элементом является коромысло, подвешенное на стропе (канатном, цепном) или металлической тяге. Может использоваться с широким кругом грузов, имеющих сквозные отверстия, под которыми можно разместить поворотный несущий элемент.
Использование разъемных соединительных элементов позволяет оперативно заменить поврежденные элементы в случае необходимости.

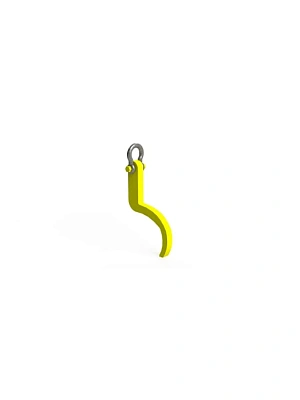

Обозначение ЗЛ-2,0
Г/п 1,6 тн
A 60 мм
B 180 мм
C 45º
D 20 мм
Комплектация скобой G2130 2,0 тн

Назначение
Захват применяется для подъема и перемещения бревен в горизонтальном положении в процессе лесозаготовки, в деревообрабатывающей промышленности.

Конструкция
Захват имеет форму крюка, фиксация груза происходит путем внедрения крюка в торец бревна. Захват ЗЛ работает в паре на стропе типа 2СК, при работе с грузами большой длинны рекомендуется использовать траверсу.

Рабочий элемент крюка в длину составляет 60мм, этого достаточно для работы с грузами большой массы, грузоподъемность одного захвата составляет до 1,6т. Захват имеет компактные размеры, удобен в работе, вес одного захвата всего 1,7кг.

Универсальный захват для подъема рельс за головку и подошву в горизонтальном положении. Снабжён фиксатором, удерживающим захват в максимально раскрытом положении и предотвращающем
Используется на двухветвевом стропе либо на линейной траверсе для рельс.
Грузоподъемность - 2,0 тн
Тип рельса - Р65 и Р75

Обозначение ЗСТу-0,25-50-250 (Захват-струбцина для мягких панелей)
Г/п 0,25 тн
A 50 мм
B 250 мм
C 26 мм
D 90 мм
E 140 мм

Захват предназначен для подъема и перемещения сэндвич-панелей и аналогичных грузов при строительстве быстровозводимых зданий и сооружений. Конструкционные особенности сендвич-панелей, а именно отсутствие технологических отверстий, петель, проушин, ограничивают использование широкого круга грузозахватных механизмов и приспособлений.

Конструкция захвата для панелей основана на схеме работы струбцины, что позволяет регулировать усилие сжатия, также предусмотрены накладки из резины, предохраняющие поверхность груза от повреждений. Переставная прижимная лапка позволяет регулировать зев захвата, это дает возможность работать с грузами толщиной от 50 до 250мм (практически весь размерный ряд сэндвич-панелей). Захват позволяет перемещать и устанавливать панель максимально близко к несущей конструкции.

Исполнение ЗСТу отличается болтовым соединением прижимной лапки к тела захвата. Для увеличения зева захвата потребуется раскрутить болт, поэтому захват рекомендуется использовать при продолжительных работах с грузами одного типоразмера.

Обозначение ЗЛ-3,2
Г/п 3,2 тн
A 80 мм
B 180 мм
C 45º
D 22 мм
Комплектация скобой G2130 3,25 тн

Назначение
Захват применяется для подъема и перемещения бревен в горизонтальном положении в процессе лесозаготовки, в деревообрабатывающей промышленности.

Конструкция
Захват имеет форму крюка, фиксация груза происходит путем внедрения крюка в торец бревна. Захват ЗЛ работает в паре на стропе типа 2СК, при работе с грузами большой длинны рекомендуется использовать траверсу.

Рабочий элемент крюка в длину составляет 60мм, этого достаточно для работы с грузами большой массы, грузоподъемность одного захвата составляет до 1,6т. Захват имеет компактные размеры, удобен в работе, вес одного захвата всего 1,7кг.

Обозначение ЗТ-Б-6,3
Г/п 6,3 тн
A 202 мм
B 184 мм
C 35 мм
D 165 мм
E 36 мм
F 80 мм
G 27-32 мм
H 40 мм

Торцевой захват для труб предназначен для подъема и перемещения труб и аналогичных грузов в горизонтальном положении. Рекомендуется к использованию при прокладке и монтаже трубопровода, либо на производстве труб.

Конструкция
Захват позволяет надежно закрепить груз, при этом гарантирует сохранность кромки трубы, а так же сохранность торцов разделки труб под сварку. Захват работает с трубами с толщиной стенки от 8 до 32мм и массой до 12,5т.

Для более бережного подъема груза возможна дополнительная комплектация полиуретановыми накладками. Захват обладает малым собственным весом, удобен в работе, возможна строповка груза захватом данного типа одним работником.

Захват работает в паре на стропе типа 2СК, или с подвесом на траверсе.

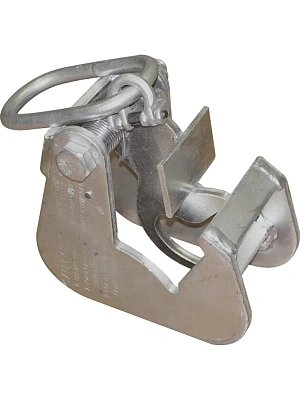

Захват монтажный предназначен для строповки щитов стеновой опалубки и собранных панелей опалубки с помощью грузоподъемной техники. Состоит из корпуса и пружинного фиксатора. Исключает смещение щита по горизонтали при его перемещении. Парное применение монтажных захватов с цепью обеспечивает надежную фиксацию поднимаемого груза, с необходимым запасом прочности. Используется в монолитном строительстве.

Корпус изделия имеет металлическую площадку, которая обеспечивает крепление поднятого груза в вертикальном положении. Каждый вид изделия имеет технический паспорт, в соответствии с которым должен проводиться процесс эксплуатации.
