Захват для бетонных изделий

Обозначение ЗБП-2,5-35-100
Г/п 2,5 тн
A 35-100 мм
B 160 мм
C 100 мм
D 320 мм

Назначение
Захват для балконных плит используется в строительстве для подъема плит на высоту в процессе монтажных работ.

Конструкция
Захват представляет собой конструкцию струбцинного типа. Винтовой зажим позволяет создать значительное усилие для надежной фиксации плиты. Зев захвата позволяет использовать его при работе с плитами толщиной от 35мм до 100мм.

Как правило используется на стропе типа 4СК. При заказе захвата без строп, дополнительная комплектация скобой оговаривается отдельно.

Обозначение ЗББ-0,5-0-240
Г/п 0,5 тн
А - 5 мм
В - 240 мм
С - 457 мм
H - 118 мм
L - 295 мм
G - 19,8 мм

Назначение
Захват для бетонных блоков предназначен для подъема и перемещения изделий из бетона. Захват не ограничивается использованием в процессе монтажа бетонных и фундаментных блоков (блоков ФБС), регулируемый интервал захвата и полиуретановые накладки позволяют использовать его для работы с различными типами грузов в рамках своей грузоподъемности.

Конструкция
Захват представляет собой конструкцию клещевого типа, зажимные щеки снабжены накладками из полиуретана, что исключает повреждение поднимаемого груза захватом. Отличительной особенностью захвата ЗББ является его универсальность. Захват работает в широком диапазоне ширины поднимаемого груза, что позволяет ему поднимать блоки шириной до 240мм. Предназначен для работы самостоятельно, в паре на траверсе

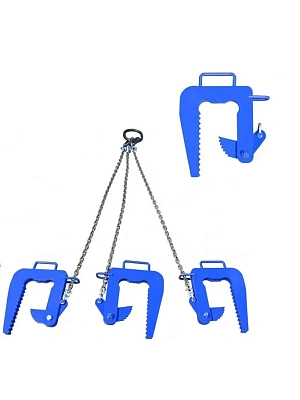

Обозначение ЗБКо-0,75
Г/п 0,75 тн
А 40-130 мм
В 375 мм
С 435 мм
Е 300 мм

Назначение
Захват для бетонных колец предназначен для подъема, перемещения, установки бетонных колец различного диаметра и толщины в вертикальном положении.

Конструкция
Захват и удержание бетонного кольца осуществляется за счет фрикционной системы под собственным весом поднимаемого груза. Надежная и удобная в обращении конструкция захвата поможет быстро произвести строповку кольца без применения дополнительных грузозахватных элементов.

Захват ЗБКо позволяет работать с кольцами с толщиной стенки от 40 мм до 130 мм. Конструкция захвата позволяет работать с цепями различного калибра, что актуально при необходимости оперативной замены несущего стропа.

Рекомендуем использовать для подъема груза не менее трех захватов с подвесом на стропе типа 3СЦ, при работе с армированными бетонными кольцами возможно использование двух захватов на стропе типа 2СЦ.

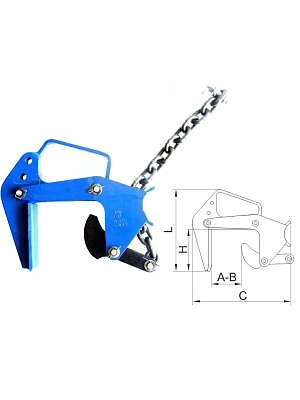

Обозначение ЗБКВ-0,8-40-130
Г/п - 0,8 тн
L - 272мм
A - 40мм
В - 130мм
С - 330мм
Н - 140мм
Вес, кг -8,89

Назначение
Захват для бетонных колец предназначен для подъема, перемещения, установки бетонных колец различного диаметра и толщины (и аналогичных грузов) в вертикальном положении.

Конструкция
Захват и удержание бетонного кольца осуществляется за счет фрикционной системы под собственным весом поднимаемого груза. Надежная и удобная в обращении конструкция захвата поможет быстро произвести строповку кольца без применения дополнительных грузозахватных элементов.

Захват ЗБКВ характеризуется жесткой рамной конструкцией, снабженной подвижным эксцентриком и переставной прижимной лапой. Зев захвата позволяет закрепить кольцо с толщиной стенки до 130мм.

Рекомендуем использовать для подъема груза не менее трех захватов с подвесом на стропе типа 3СЦ, при работе с армированными бетонными кольцами возможно использование двух захватов на стропе типа 2СЦ.

Применяются для подъема и монтажа бетонных колец смотровых, канализационных и иных колодцев.
Рекомендуется использовать три захвата, с установкой их на равном расстоянии по окружности кольца , т.к. это обеспечивает распределение нагрузки на стенки кольца и ровное его положение при монтаже.

Обозначение ЗБКВ-1,0-40-130
Г/п - 1,0 тн
L - 271 мм
A - 40 мм
В - 130 мм
С - 330 мм
Н - 140 мм
Вес, кг 14,8

Назначение
Захват для бетонных колец предназначен для подъема, перемещения, установки бетонных колец различного диаметра и толщины (и аналогичных грузов) в вертикальном положении.

Конструкция
Захват и удержание бетонного кольца осуществляется за счет фрикционной системы под собственным весом поднимаемого груза. Надежная и удобная в обращении конструкция захвата поможет быстро произвести строповку кольца без применения дополнительных грузозахватных элементов.

Захват ЗБКВ характеризуется жесткой рамной конструкцией, снабженной подвижным эксцентриком и переставной прижимной лапой. Зев захвата позволяет закрепить кольцо с толщиной стенки до 130мм.

Рекомендуем использовать для подъема груза не менее трех захватов с подвесом на стропе типа 3СЦ, при работе с армированными бетонными кольцами возможно использование двух захватов на стропе типа 2СЦ.

Обозначение ЗБКВ-1,6-40-130
Г/п - 1,6 тн
L - 326 мм
A - 40 мм
В - 130 мм
С - 345 мм
Н - 120 мм
Вес, кг 16,8

Назначение
Захват для бетонных колец предназначен для подъема, перемещения, установки бетонных колец различного диаметра и толщины (и аналогичных грузов) в вертикальном положении.

Конструкция
Захват и удержание бетонного кольца осуществляется за счет фрикционной системы под собственным весом поднимаемого груза. Надежная и удобная в обращении конструкция захвата поможет быстро произвести строповку кольца без применения дополнительных грузозахватных элементов.

Захват ЗБКВ характеризуется жесткой рамной конструкцией, снабженной подвижным эксцентриком и переставной прижимной лапой. Зев захвата позволяет закрепить кольцо с толщиной стенки до 130мм.

Рекомендуем использовать для подъема груза не менее трех захватов с подвесом на стропе типа 3СЦ, при работе с армированными бетонными кольцами возможно использование двух захватов на стропе типа 2СЦ.

Обозначение ЗС-КВ-4,0-300/400
г/п - 4,0 тн
A - 150 мм
B - 230 мм
H - 45 мм
L - 2350 мм
G - 400 мм
Вес, 73,00 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КВ-4,5-300/400/500
г/п - 4,5 тн
A - 150 мм
B - 230 мм
H - 45 мм
L - 1400 мм
G - 400/500 мм
Вес, 92,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КВ-5,0-300/400
г/п - 5,0 тн
A - 150 мм
B - 230 мм
H - 65 мм
L - 3000 мм
G - 300/400 мм
Вес, 118,0кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КВ-12,5-500/600
г/п - 12,5 тн
A - 225 мм
B -
H - 80 мм
L - 5200 мм
G - 600 мм
Вес, 243,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КВ-15,0-500
г/п - 15,0 тн
A - 170 мм
B - 380 мм
H - 64 мм
L - 5500 мм
G - 500 мм
Вес 261,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КВ-17,0-600
г/п - 17,0 тн
A - 220 мм
B - 320 мм
H - 60 мм
L - 2000 мм
G - 600 мм
Вес, 275,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-1,6-265
г/п - 1,6 тн
A - 100 мм
B - 200 мм
H - 25 мм
L - 2000+6000 мм
G - 265 мм
Вес, 73,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-5,0-400-5000
г/п - 5,0 тн
A - 150 мм
B - 230 мм
H - 45 мм
L - 5000 мм
G - 400 мм
Вес, 273,00 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-5,0-400-9000
г/п - 5,0 тн
A - 220 мм
B - 350 мм
H - 50 мм
L - 4500+4500 мм
G - 400 мм
Вес, 213,00 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-6,6-500
г/п - 6,6 тн
A - 220 мм
B - 350 мм
H - 50 мм
L - 3500+4800 мм
G - 500 мм
Вес, 213,00 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-10,0-400
г/п - 10,0 тн
A - 220 мм
B - 350 мм
H - 70 мм
L - 1100+10000 мм
G - 440 мм
Вес, 288,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

Обозначение ЗС-КН-12,5-400
г/п - 12,5 тн
A - 220 мм
B - 350 мм
H - 80 мм
L - 3000+10700 мм
G - 400 мм
Вес, 414,0 кг

Захват для подъема и перемещения железобетонных колонн прост и удобен в применении. Он позволяет приводить железобетонную колонну из горизонтального положения в вертикальное, а затем производить ее монтаж.

Данный захват обеспечивает надежную строповку груза и его последующий монтаж на высоте. В процессе необходимо участие только 1 человека и нет необходимости подниматься на монтируемую колонну для того, чтобы снять захват, так как это делается с помощью предусмотренной в конструкции захвата оттяжки, с земли.

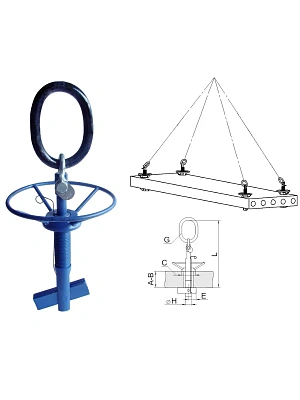

Обозначение ЗПП-2,5-100-150
Г/п - 2,5 тн
A - 100 мм
B - 150 мм
C - 120 мм
H - 55 мм
L- 605 мм
G - 120х180 мм
Вес, кг 12,3

Назначение
Захват плит перекрытия используется в строительстве для подъема и перемещения бетонных плит. Обязательным условием для применения данного захвата является наличие технологических отверстий диаметром более 55мм.

Конструкция
Грузоподъемное устройство имеет конструкцию коромыслового типа. Строповка плиты осуществляется путем поворота несущего элемента (коромысла) вокруг вертикальной оси и последующей фиксацией резьбовым упором.

Конструкция захвата позволяет надежно зафиксировать бетонные плиты толщиной от 100 до 150 мм. В работе используется на стропе типа 4СК, для крепления плиты более чем за 4 точки рекомендуется использование строп с уравнительными блоками. Захват плит перекрытия ЗПП поможет вам быстро провести строповку плит большинства типоразмеров. Грузоподъемность одного захвата составляет 2,5т.

Предназначен для подъёма дорожных бордюров одним захватом или двумя при помощи траверсы, либо двухветвевого стропа. На лапах захвата имеются небольшие шипы, обеспечивающие большую надёжность.
Грузоподъемность - 0,1 тн
Максимальная толщина плиты - 120 мм

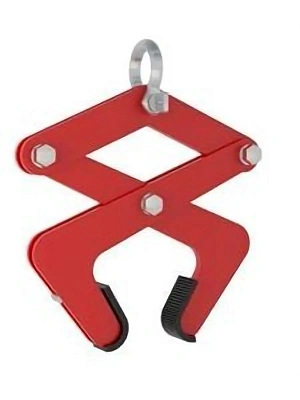

Обозначение ЗКБ-0,1-50-150
Г/п - 0,1 тн
A - 50 мм
В - 150 мм
С - 482 мм
D - 530 мм
H - 112 мм
L - 440 мм
M - 600 мм
G - 70х120 мм
Вес, кг 7,5

Захват для бордюрного камня предназначен для подъема и перемещения бордюрного камня, бетонных блоков, и аналогичных грузов. Захват для бордюрного камня предназначен для работы как самостоятельно, так и в паре с подвесом на траверсе.

Конструкция
Захват представляет собой механизм клещевого типа, удержание груза осуществляется за счет силы трения между поверхностью груза и щеками захвата, обеспечиваемой рычажной системой захвата. Простая и надежная конструкция гарантирует надлежащую фиксацию груза при подъеме.

Для обеспечения лучшего контакта с поверхностью груза на зажимных щеках захвата выполнено рифление. Для более бережного обращения с грузом возможна установка резиновых накладок на зажимные щеки.
Захват возможно использовать для работы с грузами как с необработанной, так и гладкой поверхностью.

Обозначение ЗКБ-0,4-50-120
Г/п - 0,4 тн
A - 50 мм
В - 120 мм
С - 676 мм
D - 717 мм
H - 164 мм
L - 725 мм
M - 610 мм
G - 70х180 мм
Вес, кг 14,0

Захват для бордюрного камня предназначен для подъема и перемещения бордюрного камня, бетонных блоков, и аналогичных грузов. Захват для бордюрного камня предназначен для работы как самостоятельно, так и в паре с подвесом на траверсе.

Конструкция
Захват представляет собой механизм клещевого типа, удержание груза осуществляется за счет силы трения между поверхностью груза и щеками захвата, обеспечиваемой рычажной системой захвата. Простая и надежная конструкция гарантирует надлежащую фиксацию груза при подъеме.

Для обеспечения лучшего контакта с поверхностью груза на зажимных щеках захвата выполнено рифление. Для более бережного обращения с грузом возможна установка резиновых накладок на зажимные щеки.
Захват возможно использовать для работы с грузами как с необработанной, так и гладкой поверхностью.

Обозначение ЗКБс-0,5-950-1060
Г/п 0,5 тн
А - 950 мм
В - 1060 мм
С - 1156 мм
D - 1266 мм
H - 352 мм
L - 975 мм
M - 830 мм
G - 90х150 мм
Вес, кг 36,0

Специальное исполнение захвата ЗКБ позволяет работать с блоками увеличенной ширины, а также производить строповку бордюрного камня за торцевые кромки. Захват удобен для использования при складировании бордюрного камня или размещения его на поддоне, так как позволяет размещать блоки вплотную друг к другу.

Применение данного захвата при проведении дорожно-строительных работ, в частности для установки бордюров, несколько ограничено, зажим блока осуществляется за торцевые кромки, поэтому могут потребоваться дополнительные приспособления для установки бордюра встык.

Конструкция
Захват представляет собой механизм клещевого типа, удержание груза осуществляется за счет силы трения между поверхностью груза и щеками захвата. Конструкция захвата позволяет надежно закрепить бордюрные камни, бетонные блоки и аналогичные грузы длиной до 1060мм, грузоподъемность одного захвата составляет до 0,5т.

Для более бережного обращения с грузом зажимные щеки комплектуются резиновыми накладками.
