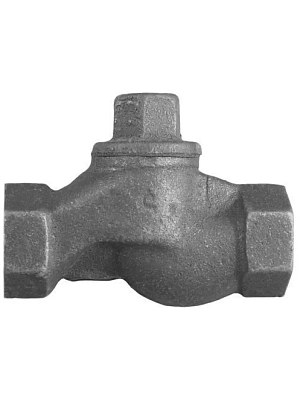

Клапаны обратные

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

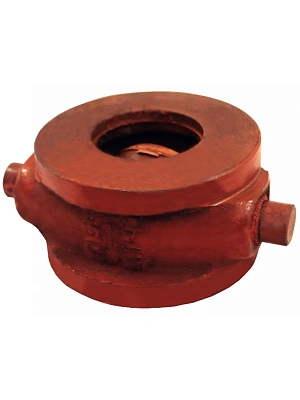

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего
необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Основные технические данные клапана 19ч21бр
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего
необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Основные технические данные клапана 19ч21бр
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

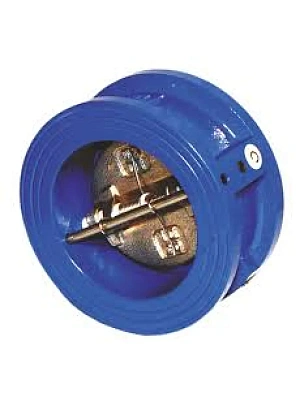

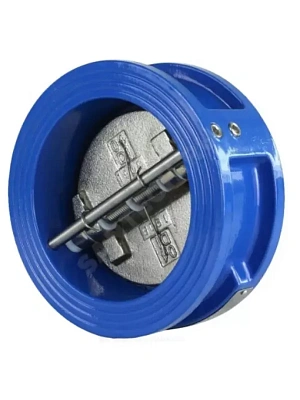

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

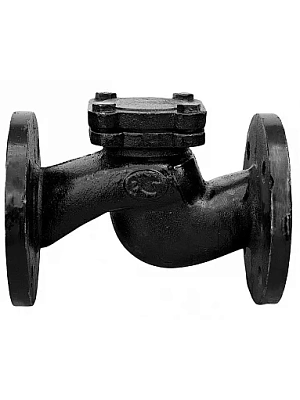

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего
необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Основные технические данные клапана 19ч21бр
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Характеристики:

Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Номинал. Наруж. Внутр. Строительная
диаметр диаметр, мм диаметр, мм длина, мм
Ду50 107 65 43
Ду80 142 94 64
Ду100 162 117 64
Ду150 218 170 76
Ду200 273 224 89
Ду250 329 275 114

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

Характеристики:

Срок гарантии производителя, лет 1
Срок службы, лет 10
Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего
необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Основные технические данные клапана 19ч21бр
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Характеристики:

Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Номинал. Наруж. Внутр. Строительная
диаметр диаметр, мм диаметр, мм длина, мм
Ду50 107 65 43
Ду80 142 94 64
Ду100 162 117 64
Ду150 218 170 76
Ду200 273 224 89
Ду250 329 275 114

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Характеристики:

Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Номинал. Наруж. Внутр. Строительная
диаметр диаметр, мм диаметр, мм длина, мм
Ду50 107 65 43
Ду80 142 94 64
Ду100 162 117 64
Ду150 218 170 76
Ду200 273 224 89
Ду250 329 275 114

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.

Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки, установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего
необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Основные технические данные клапана 19ч21бр
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.

Срок гарантии производителя, лет 1
Срок службы, лет 10
Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Номинал. Наруж. Внутр. Строительная
диаметр диаметр, мм диаметр, мм длина, мм
Ду50 107 65 43
Ду80 142 94 64
Ду100 162 117 64
Ду150 218 170 76
Ду200 273 224 89
Ду250 329 275 114

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Характеристики:

Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.

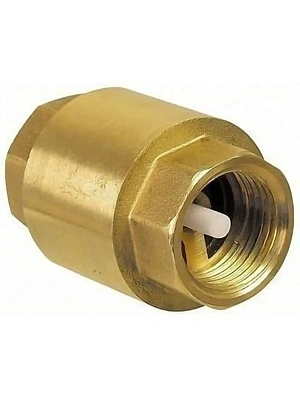

Клапан обратный пружинный латунный предназначен для установки на трубопроводах различного назначения и пропуска транспортируемой среды в одном направлении (указанно стрелкой на корпусе клапана).
В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода, и другие жидкости неагрессивные к материалам клапана.

Рабочая среда вода, воздух
Материал корпуса латунь
Материал уплотнения пластик
Тип соединения муфта-муфта
Единица измерения шт
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 80

Макс.диаметр Длина, мм
корпуса, мм
Ду15 33 46
Ду20 36 48
Ду25 46 58
Ду32 56 63
Ду40 69 74
Ду50 82 83

Характеристики:
Рабочая среда вода
Материал корпуса чугун
Материал уплотнения EPDM
Материал оси сталь
Материал пружины сталь
Тип соединения стяжной
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 120
Средний ресурс, циклов 1500

Номинал. Наруж. Внутр. Строительная
диаметр диаметр, мм диаметр, мм длина, мм
Ду50 107 65 43
Ду80 142 94 64
Ду100 162 117 64
Ду150 218 170 76
Ду200 273 224 89
Ду250 329 275 114

Клапан обратный двухдисковый представляет собой одну из разновидностей запорной арматуры, которая предназначается для перекрытия потоков продуктов, которые проходят по трубопроводу. Данный вид клапанов применяется при прохождении продуктов холодной и горячей воды технической или питьевой направленности. На сегодняшний день особым спросом пользуются модели клапанов в ЖКХ, в любых строительных процессах, а также оснащении любого помещения производства.
