Фаскосниматели (кромкорезы)

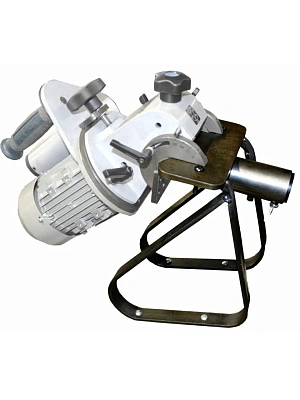

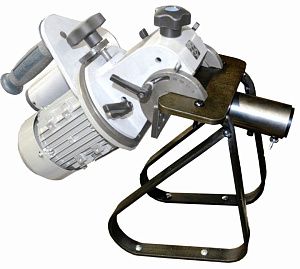

Специально для организаций, торгующих резьбовыми шпильками, разработана оснастка для фаскоснимателя ФС-22М или ФС-10

В комплекте с ней, ФС-22/ФС-10может обрабатывать шпильки и прутки от 8-12 мм до 30.

Обработка осуществляется фрезой фаскоснимателя, угол фаски регулируется , ширина также регулируется. Для обработки шпильки нужно установить сменную оправку, включить машину и плавно вставить в отверстие шпильку, потом повернуть ее на 360 градусов и вынуть.

Для работы по обработки торцов шпилек необходим переносной фаскосниматель.

В комплекте с оснасткой оправки для шпилек М12, М14, М16, М20, М22, М24, М30. Прочие размеры приобретаются отдельно.

При снятии фаски с труб использование обычного роликового приспособления не эффективно. Если труба расположена вертикально, то обработка еще возможна, а если горизонтально? А ведь так располагаются почти все трубы.

Для облегчения работы с фаскоснимателем ФС-22М мы разработали новое приспособление для обработки кромок труб. Ранее, оснастка ФСТ входила в комплект поставки фаскоснимателя ФС-22М2, теперь ее можно приобрести отдельно и укомплектовать свой фаскосниматель ФС-22М или старый ФС-22. При этом, стоимость комплекта будет не выше, чем приобретение ФС-22М2 в сборе.

Технические характеристики:
Установка на ФС-22, ФС-22М. Другие фаскосниматели (Nitto HB-15B, ALFRA SKF-63, Euroboor LKF-200, Вектор/Promotech, AGP) - по запросу.
Диаметр трубы минимальный - 350 мм
Максимальный - не ограничен
Толщина стенки трубы - максимальная 25 мм
Снятие фаски с косых срезов - нет
Масса оснастки - 11 кг
*Фаскосниматель и направляющая полоса в комплект не входят

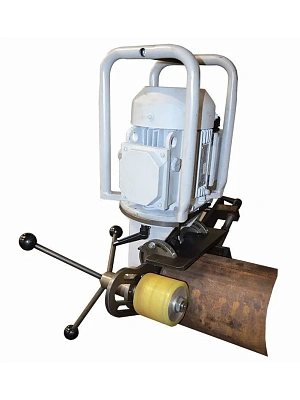

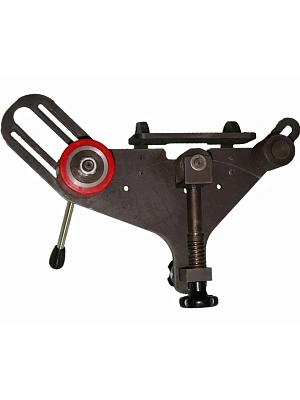

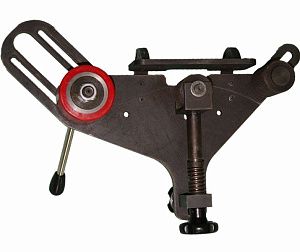

Снятие фаски с горизонтально лежащих труб обеспечивается оснасткой ФСТ. Оснастка монтируется на фаскосниматели серии ФС и позволяет снять нагрузку с оператора при обработке кромки в нижней части окружности трубы. Кроме этого с оператора снимается и большая часть вибрационной нагрузки.

Имеющиеся образцы оснастки позволяют снимать фаску с труб диаметром от 350 мм и до бесконечности, то есть с прямых листов.

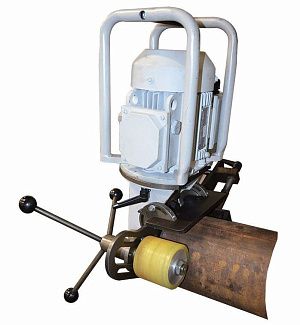

Наша компания предлагает оснастку для снятия фаски с труб диаметром от 150 до 350 мм, при толщине стенки до 14 мм.
Оснастка ФСТС устанавливается на все современные модели фаскоснимателей ФС-10*, ФС-22М и ФС-26
Технические характеристики:
Диаметр трубы минимальный - 150 мм
Максимальный - 350 мм
Толщина стенки трубы - максимальная 14 мм
Снятие фаски с косых срезов - нет
Масса оснастки - 8 кг

Если необходимо снять грат, оформить аккуратную кромку или нарезать декоративную фаску - притупление на заготовках, оптимально использовать настольный станок для снятия фаски после лазера или плазмы, а не пользоваться болгаркой или наждаком. У кромкофрезера - фаскоснимателя есть масса преимуществ:

направляющая призма обеспечивает точное расположение фаски относительно сторон заготовки
ширина фаски настраивается и в дальнейшем выполняется одинаково точно на всех изделиях
фреза не меняет химическую структуру металла, не дает побежалости на металле
при работе не образуется пыль, как от абразивных материалов
Для того, чтобы использовать все возможности имеющегося фаскоснимателя ФС-10, мы предлагаем оснастку для его настольной установки. С ее помощью ручной фаскосниматель легко конвертируется в настольный кромкофрезерный станок. На таком станке можно снимать фаску шириной до 3-4 мм, в зависимости от физических способностей слесаря. Как правило, снятие грата или декоративное притупление делается шириной не более 2 мм, а эта работа на нашем устройстве не требует значительных усилий.

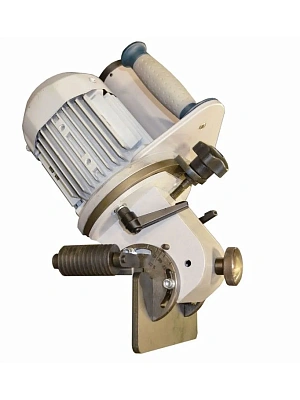

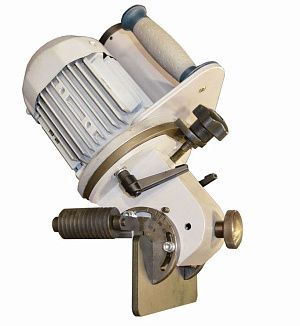

ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ СНЯТИЯ ФАСКИ (легкий промышленный фаскосниматель ) ФС-10 выпускается нашей компанией и является надежной и недорогой альтернативой ручным электрическим кромкорезам итальянского, немецкого, тайваньского и китайского производства. В отличие от зарубежных аналогов, фреза нашего кромкореза укомплектована пластинами, которые крепятся к корпусу специальными винтами, предохраняющими их от выпадения. Дело в том, что до появления ФС-10, наиболее популярные фаскосниматели комплектовались фрезами, в которых при малейшем ослаблении крепежных винтов пластин, происходило выпадание последних из своих гнезд, что равносильно утрате пластины, поскольку найти её в стружке в условиях производства невозможно. У нашей модели фаскоснимателя такой проблемы нет, поскольку специальные крепежные винты не позволяют пластине потеряться даже если винт не будет надежно затянут. Также эти винты не склонны к самоотворачиванию из-за особой конструкции резьбы и посадочной поверхности головки.

Фаскосниматель ФС-10 арт. 415 10 - усовершенствованная модель, обладающая новой фрезой, унифицированной по используемым твердосплавным пластинам с мощным и производительным ФС-26. Изменения коснулись также и конструкции устройства защиты от перегрузки. Теперь, вместо архаичного плавкого предохранителя, используется компактный автоматический выключатель. Он эффективно защищает фаскосниматель от чрезмерной нагрузки.

Переносной электический фаскосниматель - кромкорез ФС-10 быстро и качественно снимает фаску с прямых листов любого металла, а также с выпуклых листов, труб, диаметром от 200 мм. Скорость обработки при максимальной нагрузке около 100 см/мин. Оборудование подобного плана широко применяется для подготовки материала к сварочным работам, декоративному снятию фаски и острых кромок.

Технические характеристики:
Мощность …………………….550 Вт
Скорость вращения ………..3000 об/мин
Ширина фаски……………….0 –10 мм
Угол наклона …………...……0 – 60 º
Масса………………………….16 кг

Комплект поставки: готовая к работе машина ФС-10, ключи, инструкция,

Дополнительные возможности:
При помощи специальной оснастки ФСН, кромкорез ФС-10 может быть легко переоборудован в настольный станок - фаскосниматель для обработки небольших по размерам заготовок. Такие станки очень эффективны при зачистке кромки после лазерной или плазменной резки, рубки на гильотине или для снятия фаски после фрезерования деталей в габарит. Лучше чем зачищать детали напильником и даже болгаркой. Посмотрите, как это делается на похожем станке ФС-10Н
Кромкорез ФС-10 и оснастка ФСН позволяют обработать детали размером от 120-150 мм с прямой кромкой. Ширина фаски до 3-4 мм, в зависимости от массы и размеров заготовки.

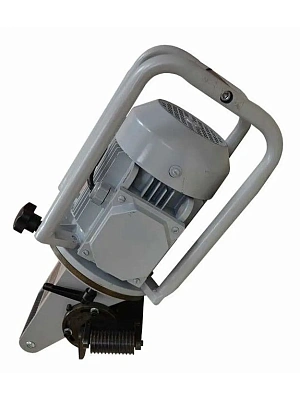

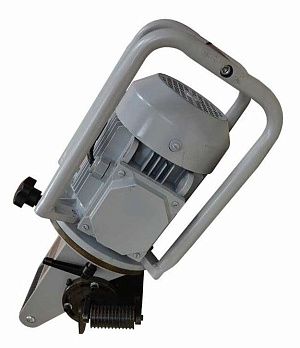

Фаскосниматель ФС22М, это надежный и удобный электрический кромкорез с двойной фрезой, в которой применяются 8 твердосплавных пластин отечественного производства. ТС пластины крепятся к корпусу фрезы через отверстие посредством специальных особо прочных винтов. Фаскосниматель ФС-22М удобен и выгоден, он превосходит зарубежные аналоги по ряду причин. Во-первых, отечественные пластины, применяемые в ФС-22М существенно дешевле импортных, во-вторых, они крепятся более надежным способом и практически не теряются, чего не скажешь о пластинах итальянских и тайваньских кромкорезов. В-третьих, ширина снимаемой фаски до 22 мм - это не предел для нашего фаскоснимателя, его модернизированный вариант с фрезой до 26 мм и трехфазным мотором выпускается уже давно, но до сих пор не имеет аналогов в мире.

В однофазном исполнении ФС-22М имеет напряжение питания 220В, защиту от перегрузки (заклинивания), а также комплектуется устройством защитного отключения, которое, во-первых, предотвращает случайный запуск фаскоснимателя после прерывания подачи энергии, а во-вторых обеспечивает повышенную защиту оператора от поражения электрическим током. Класс защиты при наличии УЗО повышается до 1+.

Фаскосниматель имеет массу 21,4 кг. Упакован в фанерный ящик.
Характеристики
Количество зубьев 8
Мощность 1100 Вт
Напряжение питания 220 В
Производитель Хайтек инструмент
Скорость вращения фрезы 3000 об/мин
Угол фаски от вертикали, мин 0 градусов
Угол фаски, от вертикали, макс 60 градусов
Ширина фаски, максимально 22 мм

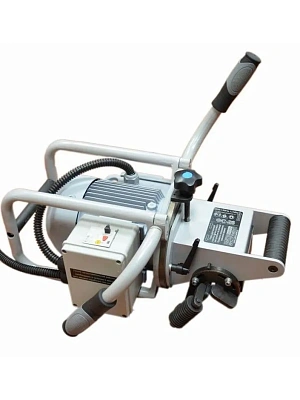

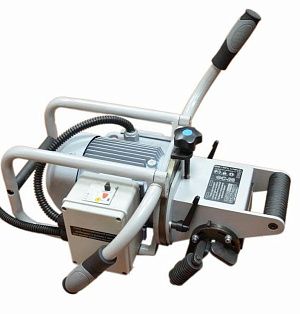

ФС 26 Арт. 415 26 - Новое поколение переносных электрических фаскоснимателей, производимых нашей компанией. Оснащенный надежным трехфазным двигателем отечественного производства и новой высокопроизводительной и экономичной фрезой для фаски шириной до 26 мм, он кроме этого получил дополнительные эргономичные рукоятки, которые могут быть настроены в соответствии с потребностями оператора.

На обновленный фаскосниматель можно устанавливать специальную фасонную фрезу, обеспечивающую формирование энергосберегающей фаски, применяющейся в современных трубопроводах и других сварных соединениях с толщиной листа до 22 мм.

Угол снимаемой фаски от 90 до 30 градусов к плоскости обрабатывамого материала. Таким образом, данный фаскосниматель может не только снимать фаску, но и торцевать кромку листа или трубы. Ширина и угол фаски регулируются бесступенчато. У кромкореза есть защита от перегрузки. Масса агрегата 22,3 кг. Упаковка - фанерный ящик.

Этот переносной электрический кромкорез - модернизированная версия проверенной временем машины ФС-22, выпускаемой с 2008 года и единственный в своем роде аппарат, который снимает фаску такой ширины путем фрезерования. На текущий момент, аналогичные по массе и габаритам фаскосниматели имеют максимальную ширину фаски 22 мм.

Усовершенствования фаскоснимателя коснулись не только конструкции фрезы и рукояток, но также и электрической части. Увеличена прочность и защита отдельных компонентов.

В фаскоснимателе применяются твердосплавные пластины, производящиеся в России.

Количество зубьев 8
Мощность 1100 Вт
Напряжение питания 380 В
Производитель Хайтек инструмент
Скорость вращения фрезы 3000 об/мин
Угол фаски от вертикали, мин 0 градусов
Угол фаски, от вертикали, макс 60 градусов
Ширина фаски, максимально 26 мм
