Вентиляция

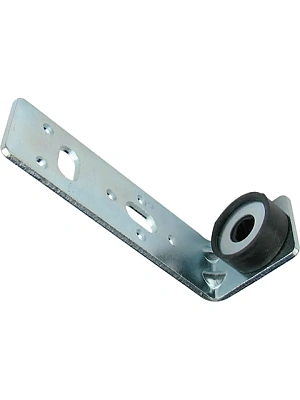

L-образный кронштейн с виброгасителем предназначен для крепления воздуховодов и элементов систем вентиляции.
В сборе с виброизоляционной резиновой подушкой, которая поглощает вибрацию.
Внутреннее отверстие под шпильку диаметром 8–10 мм.
Изготовлен из оцинкованной стали толщиной 2,00 мм.
Крепится к воздуховодам с помощью самосверлящихся винтов, болтов или с помощью заклепок.

L-образный кронштейн предназначен для монтажа воздуховодов. За счет резинового виброизолятора он препятствует передаче шума и вибраций в системе. А также защищает резьбовые шпильки от касания к металлическим деталям воздуховодов.

Выполнен из оцинкованной стали с защитным покрытием из цинка серебристого цвета толщиной 8-10 микрон. Подходит под среднюю нагрузку (до 230 кг).

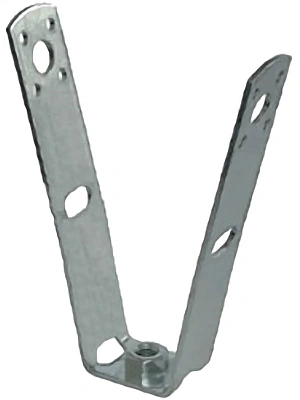

Крепление V-образное для профнастила изготовлено из оцинкованной стали. Защитный слой покрытия (толщина 8-10 микрон), цинк серебристого цвета. Назначение:Крепление V-образное предназначено для подвески и крепления к профнастилу. Заранее определённые точки сгиба позволяют легко приспосабливать крепление под различные виды профилей. Гайка крепления позволяет дополнительно регулировать высоту подвески. Рекомендации по применению: Для систем, где критична передача вибрации, рекомендуется дополнительно использовать антивибратор.

Крепление V-образное для профнастила изготовлено из оцинкованной стали. Защитный слой покрытия (толщина 8-10 микрон), цинк серебристого цвета. Назначение:Крепление V-образное предназначено для подвески и крепления к профнастилу. Заранее определённые точки сгиба позволяют легко приспосабливать крепление под различные виды профилей. Гайка крепления позволяет дополнительно регулировать высоту подвески. Рекомендации по применению: Для систем, где критична передача вибрации, рекомендуется дополнительно использовать антивибратор.

Крепление V-образное для профнастила изготовлено из оцинкованной стали. Защитный слой покрытия (толщина 8-10 микрон), цинк серебристого цвета. Назначение:Крепление V-образное предназначено для подвески и крепления к профнастилу. Заранее определённые точки сгиба позволяют легко приспосабливать крепление под различные виды профилей. Гайка крепления позволяет дополнительно регулировать высоту подвески. Рекомендации по применению: Для систем, где критична передача вибрации, рекомендуется дополнительно использовать антивибратор.

Материал: Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук.
Назначение: Для виброизолированного подвешивания вентиляционных каналов с круглым и прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.

Длина креплений, мм 107
Ширина, мм 30
Толщина металла, мм 2,0
Максимальная растягивающая нагрузка Frec,кН 0,6

Монтаж
Соединение — без сварки.
Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, для крепления к профнастилу и подвешивания легких и средних профилей монтажных систем.
Кронштейн предназначен для виброизолированного подвешивания вентиляционных каналов, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек М8/М10.
Возможность регулировки.
Технологические прорези в кронштейне обеспечивают простой и быстрый монтаж к профнастилу.
Снижение трудозатрат при монтаже.

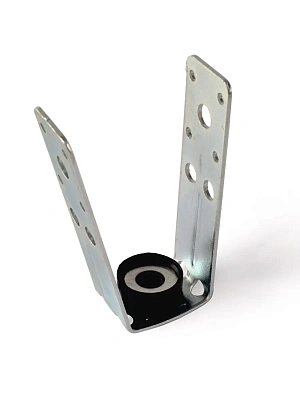

Преимущества Кронштейн V-образный c виброгасителем
Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
Уменьшение вибрации в среднем на 16 дБ(А);
Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
Простое крепление к воздуховоду заклёпками или самонарезными винтами;
Кронштейн может быть подвешен на резьбовом стержне или закреплен прямо на строительной конструкции.

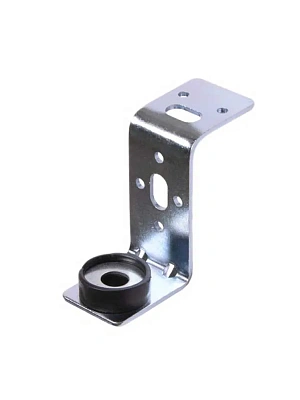

L и Z-образные кронштейны применяются для крепления прямоугольных воздуховодов. Особого отличия между этими кронштейнами нет, но Z-крепеж обычно используется при монтаже более массивных воздуховодов, так как дополнительный уголок кронштейна поддерживает корпус воздуховода снизу, тем самым с саморезов снимается часть нагрузки, а конструкции придается дополнительная жесткость.

Z-образный крепеж из оцинкованной стали оснащен резиновым виброизолятором. Имеет защитный слой цинка, толщиной 8-10 микрон,.

Кронштейн предназначен для монтажа воздуховодов и рассчитан под среднюю нагрузку (до 230 кг). Виброизолятор на крепеже предохраняет резьбовые шпильки от контакта с воздуховодами. Это значительно снижает уровень вибрации и шума, которые передаются по металлу.

Крепеж рассчитан на размер отверстия М8. Высоту подвески можно регулировать при помощи длины резьбовой шпильки. Кронштейн необходимо крепить к воздуховоду саморезами или заклепками.

Средняя нагрузка до 230кг

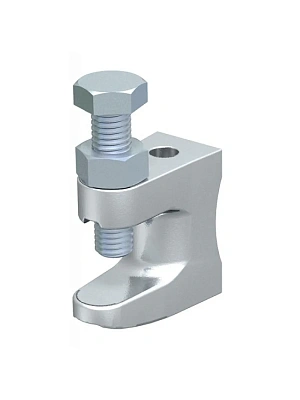

Струбцина монтажная (лучевой или балочный зажим) – крепёж, используемый при монтаже воздуховодов, трубопроводов для их фиксации на горизонтальных или вертикальных поверхностях с высокой несущей способностью. В результате использования таких элементов при установке систем можно избежать использования процесса сверления или сварки. Также лучевой зажим или же блочный зажим может быть использован для крепления различных профилей, подвешивания резьбовых стержней, шпилек и т.д.
Характеристики
Струбцина монтажная обладает целым рядом преимуществ в применении: она позволяет легко и быстро отрегулировать высоту подвески, выдерживает нагрузку до 2,5 кН, с ней можно выполнять монтаж с минимальными трудовыми затратами, быстро и без необходимости дополнительных вложений. Кроме того, сползание предотвращается особой формой зажимающего винта. Балочный зажим поставляется в двух исполнениях: без резьбовом и с внутренней резьбой.
Монтаж
Струбцина монтажная монтируется со шпилькой, которая вводится в сквозное отверстие без резьбы, для того чтобы закрепить хомут. Вентиляционный хомут прикручивается с другой стороны. Удержание шпильки в заданном положении выполняется использованием гайки и контргайки (болт лучевого зажима рекомендуется устанавливать с контргайкой для того чтобы предотвратить его самопроизвольное вывёртывание).

Струбцина монтажная (лучевой или балочный зажим) – крепёж, используемый при монтаже воздуховодов, трубопроводов для их фиксации на горизонтальных или вертикальных поверхностях с высокой несущей способностью. В результате использования таких элементов при установке систем можно избежать использования процесса сверления или сварки. Также лучевой зажим или же блочный зажим может быть использован для крепления различных профилей, подвешивания резьбовых стержней, шпилек и т.д.
Характеристики
Струбцина монтажная обладает целым рядом преимуществ в применении: она позволяет легко и быстро отрегулировать высоту подвески, выдерживает нагрузку до 2,5 кН, с ней можно выполнять монтаж с минимальными трудовыми затратами, быстро и без необходимости дополнительных вложений. Кроме того, сползание предотвращается особой формой зажимающего винта. Балочный зажим поставляется в двух исполнениях: без резьбовом и с внутренней резьбой.
Монтаж
Струбцина монтажная монтируется со шпилькой, которая вводится в сквозное отверстие без резьбы, для того чтобы закрепить хомут. Вентиляционный хомут прикручивается с другой стороны. Удержание шпильки в заданном положении выполняется использованием гайки и контргайки (болт лучевого зажима рекомендуется устанавливать с контргайкой для того чтобы предотвратить его самопроизвольное вывёртывание).

Струбцина монтажная (лучевой или балочный зажим) – крепёж, используемый при монтаже воздуховодов, трубопроводов для их фиксации на горизонтальных или вертикальных поверхностях с высокой несущей способностью. В результате использования таких элементов при установке систем можно избежать использования процесса сверления или сварки. Также лучевой зажим или же блочный зажим может быть использован для крепления различных профилей, подвешивания резьбовых стержней, шпилек и т.д.
Характеристики
Струбцина монтажная обладает целым рядом преимуществ в применении: она позволяет легко и быстро отрегулировать высоту подвески, выдерживает нагрузку до 2,5 кН, с ней можно выполнять монтаж с минимальными трудовыми затратами, быстро и без необходимости дополнительных вложений. Кроме того, сползание предотвращается особой формой зажимающего винта. Балочный зажим поставляется в двух исполнениях: без резьбовом и с внутренней резьбой.
Монтаж
Струбцина монтажная монтируется со шпилькой, которая вводится в сквозное отверстие без резьбы, для того чтобы закрепить хомут. Вентиляционный хомут прикручивается с другой стороны. Удержание шпильки в заданном положении выполняется использованием гайки и контргайки (болт лучевого зажима рекомендуется устанавливать с контргайкой для того чтобы предотвратить его самопроизвольное вывёртывание).

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра..

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

Воздуховод гибкий предназначен для приточных и вытяжных систем вентиляции и кондиционирования. Представляет собой легкую и эластичную гофрированную трубу из алюминиевой фольги.

Характеристики:
общая толщина: 0.08 мм;
рабочая температура: -30...+300°С.
Тип соединения - тройной замок.
Соединяются при помощи соединительных элементов соответствующего диаметра.

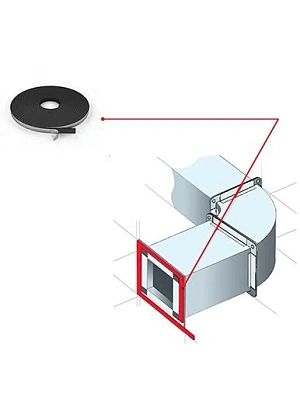

Самоклеящаяся уплотнительная межфланцевая лента изготавливается на основе
полиэтилена высокого давления и покрыта клеевым составом. Клеевой слой прикрыт защитной плоской. Лента
необходима для уплотнения фланцевых стыков воздуховодов вентиляционных систем. Самоклеящаяся
уплотнительная лента применима для герметизации любых соединений систем низкого давления.
Характеристики:
Межфланцевая уплотнительная лента характеризуется исключительной легкостью, мягкостью и упругостью
вспененного материала, она влагоустойчива, имеет длительный срок службы. Поглощает шум и вибрации.
Размеры: 5х10 мм, 5х15 мм, 5х20 мм.
Монтаж:
Лента межфланцевая очень удобна в работе – ее можно легко наклеивать, не опасаясь, что она сместится.
Фланцевый узел с наклеенной на один фланец лентой полностью готов к сборке. Межфланцевая уплотнительная
лента при необходимости наклеивают в несколько рядов или слоев.

Самоклеящаяся уплотнительная межфланцевая лента изготавливается на основе полиэтилена высокого давления и покрыта клеевым составом. Клеевой слой прикрыт защитной плоской. Лента необходима для уплотнения фланцевых стыков воздуховодов вентиляционных систем. Самоклеящаяся уплотнительная лента применима для герметизации любых соединений систем низкого давления.
Характеристики:
Межфланцевая уплотнительная лента характеризуется исключительной легкостью, мягкостью и упругостью вспененного материала, она влагоустойчива, имеет длительный срок службы. Поглощает шум и вибрации.

Монтаж:
Лента межфланцевая очень удобна в работе – ее можно легко наклеивать, не опасаясь, что она сместится. Фланцевый узел с наклеенной на один фланец лентой полностью готов к сборке. Межфланцевая уплотнительная лента при необходимости наклеивают в несколько рядов или слоев.

Самоклеящаяся уплотнительная межфланцевая лента изготавливается на основе полиэтилена высокого давления и покрыта клеевым составом. Клеевой слой прикрыт защитной плоской. Лента необходима для уплотнения фланцевых стыков воздуховодов вентиляционных систем. Самоклеящаяся уплотнительная лента применима для герметизации любых соединений систем низкого давления.
Характеристики:
Межфланцевая уплотнительная лента характеризуется исключительной легкостью, мягкостью и упругостью вспененного материала, она влагоустойчива, имеет длительный срок службы. Поглощает шум и вибрации.

Монтаж:
Лента межфланцевая очень удобна в работе – ее можно легко наклеивать, не опасаясь, что она сместится. Фланцевый узел с наклеенной на один фланец лентой полностью готов к сборке. Межфланцевая уплотнительная лента при необходимости наклеивают в несколько рядов или слоев.

Люк-дверцы с фланцем применяются для настенного монтажа. Установка люка осуществляется при помощи цементного раствора, клея или саморезов. Предусмотрено использование во влажных помещениях.
Применяются для настенного монтажа
Материал: АБС -пластик
Крепление при помощи шурупов

Люк-дверцы с фланцем применяются для настенного монтажа. Установка люка осуществляется при помощи цементного раствора, клея или саморезов. Предусмотрено использование во влажных помещениях.
Применяются для настенного монтажа
Материал: АБС -пластик
Крепление при помощи шурупов
