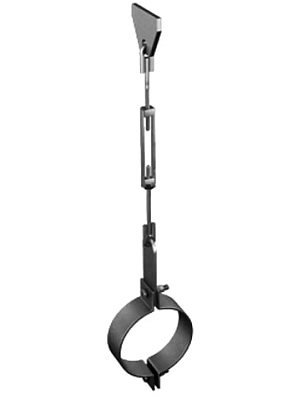

Блоки подвесок хомутовые для горизонтальных трубопроводов

Наружный диаметр трубопровода Дн, мм - 57
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 0,9 (90)
Длина подвески от оси трубопровода L, мм - 927
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 76
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 1,5 (150)
Длина подвески от оси трубопровода L, мм - 937
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 89
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 2,0 (200)
Длина подвески от оси трубопровода L, мм - 945
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 108
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 2,9 (300)
Длина подвески от оси трубопровода L, мм - 955
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 133
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 3,8 (390)
Длина подвески от оси трубопровода L, мм - 965
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 159
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 5,4 (550)
Длина подвески от оси трубопровода L, мм - 1005
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 16

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 219
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 11,7 (1200)
Длина подвески от оси трубопровода L, мм - 1035
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 16

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.
