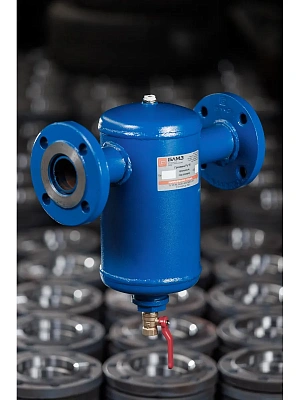

Грязевик стальной

Рабочая среда вода
Материал корпуса сталь
Строительная длина L, мм 626
Тип соединения фланец
Срок гарантии производителя, лет 1
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 150
Диаметр условный DN, мм 200

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:

обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Рабочая среда вода
Материал корпуса сталь
Строительная длина L, мм 473
Тип соединения фланец
Срок гарантии производителя, лет 1
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 150
Диаметр условный DN, мм 125

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Рабочая среда вода
Материал корпуса сталь
Строительная длина L, мм 526
Тип соединения фланец
Срок гарантии производителя, лет 1
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 150
Диаметр условный DN, мм 150

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Технические характеристики
Давление Ру16
Тип присоединения фланцевое
Тип вертикальный
Материал сталь
Назначение - для механической очистки рабочей среды
Корпус сталь
Масса нетто 46,9 кг
Температура рабочей среды до +150 oC
Область применения - для механической очистки рабочей среды
Гарантия 12 месяцев
Диаметр Ду 100
Cтроительная длина 473
Рабочая среда - вода, пар
Максимальная температура 150
Покрытие лакокрасочное

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Страна происхождения РФ
Наименование грязевик
Материал корпуса сталь
Тип присоединения фланцевое
DN 80
PN, кгс/см2 10
Рабочая среда жидкие неагрессивные среды

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:

обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Рабочая среда вода
Материал корпуса сталь
Строительная длина L, мм 410
Тип соединения фланец
Срок гарантии производителя, лет 1
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 150
Диаметр условный DN, мм 65

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Рабочая среда вода
Материал корпуса сталь
Строительная длина L, мм 360
Тип соединения фланец
Срок гарантии производителя, лет 1
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 150
Диаметр условный DN, мм 50

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Технические характеристики
Давление Ру16
Тип присоединения фланцевое
Тип вертикальный
Материал сталь
Назначение - для механической очистки рабочей среды
Корпус сталь
Масса нетто 10.353 кг
Температура рабочей среды до +150 oC
Область применения - для механической очистки рабочей среды
Гарантия 12 месяцев
Диаметр Ду 40
Cтроительная длина 308
Рабочая среда - вода, пар
Максимальная температура 150
Покрытие лакокрасочное

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.
