Задвижки

Задвижка предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, жидких неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках, коррозионностойкие.
Присоединение к трубопроводу - фланцевое
Установочное положение задвижки приводом вверх. Допускается отклонение от вертикали до 90гр в любую сторону.
Направление подачи рабочей среды любое.
Использование задвижки в качестве дросселирующего устройства не допускается.
Климатическое исполнение У1 - от минус 40С до плюс 40С

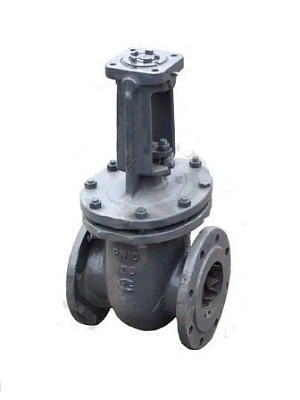

Тип 30С941нж
Ру - 1,6 МПа
Класс Герметичности - А
Температура рабочей среды, не более 425

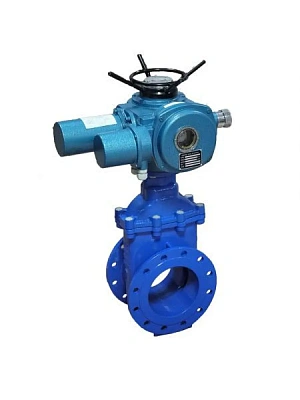

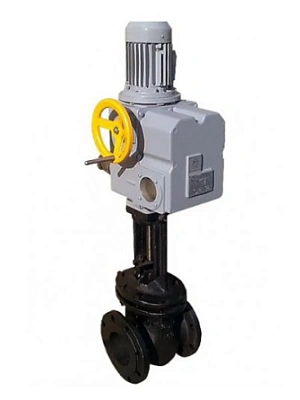

Привод:
Электропитание: трехфазный, переменный ток 380В, 50Гц.
Диапазон рабочих температур: -20 +60С
Относительная влажность воздуха: не более 95% (при 25С)
Класс защиты: IP55

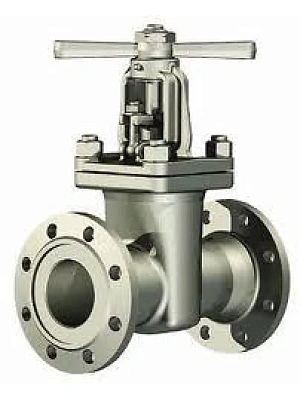

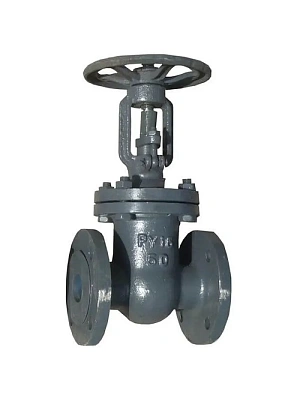

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда: вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда: вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 300
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 460 мм
Диаметр присоединительных отверстий фланца корпуса 26 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 12 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 250 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 1160 мм
Строительная длина 500 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Тип присоединения фланцевое

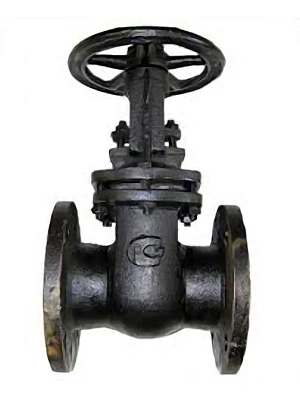

Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Водоотведение
Диаметр Ду 300
Давление Ру10
Внешний диаметр присоединительных фланцев корпуса 400 мм
Диаметр присоединительных отверстий фланцев корпуса 22 мм
Клин латунь
Количество присоединительных отверстий фланца корпуса 12 шт
Конструкция шпинделя выдвижной
Корпус чугун
Максимальное усилие на маховике для закрытия 137 Н*м
Пробное давление 11 бар
Строительная высота 1280 мм
Строительная длина 500 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC
Область применения Предназначены для перекрытия рабочей среды в трубопроводе
Комплект поставки Задвижка в сборе
Гарантия производителя 18 месяцев

Задвижки предназначены для установки в качестве запорного устройства на трубопроводах и котлах, кроме продувочных, спускных и дренажных линий.

Срок гарантии производителя, лет 1
Рабочая среда вода, пар
Класс герметичности "D" по ГОСТ 9544
Материал корпуса чугун
Материал уплотнения латунь
Материал крышки чугун СЧ18
Материал шпинделя сталь 20х13
Привод ручной
Тип соединения фланцевое
Условное обозначение в таблице фигур 30ч6бр
Номинальный диаметр DN 250
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 225

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 250
Давление Ру16
Тип затвора со штурвалом
Диаметр присоединительных отверстий фланца корпуса 26 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 200 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 200
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 340 мм
Диаметр присоединительных отверстий фланца корпуса 22 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 12 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 175 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 680 мм
Строительная длина 330 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

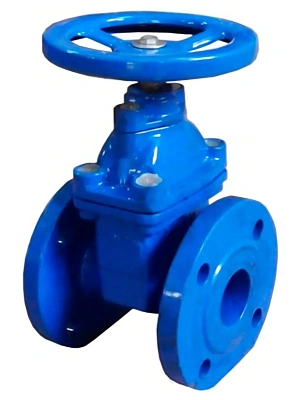

Тип аналог МЗВ
Рабочая среда вода
Тмакс =120 oC
Тип присоединения фланцевое
Модель 30ч39р
Класс герметичности затвора класс А по ГОСТ P 54808-2011
Климатическое исполнение УХЛ по ГОСТ 15150-69
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 250
Давление Ру16
Исполнение с гайкой
Внешний диаметр присоединительных фланцев корпуса 405 мм
Диаметр присоединительных отверстий фланцев корпуса 26 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 12 шт
Конструкция шпинделя невыдвижной
Корпус высокопрочный чугун
Материал шпинделя нержавеющая сталь
Строительная высота 602 мм
Строительная длина 250 мм
Температура транспортировки от -40 до 40 oC
Фирма производитель XINHE COUNTY XINGHAI VALVE CO LTD
Температура рабочей среды от -20 до +120 oC

Тип аналог МЗВ
Рабочая среда вода
Тмакс =120 oC
Тип присоединения фланцевое
Модель 30ч39р
Класс герметичности затвора класс А по ГОСТ P 54808-2011
Климатическое исполнение УХЛ по ГОСТ 15150-69
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 300
Давление Ру16
Исполнение с гайкой
Внешний диаметр присоединительных фланцев корпуса 460 мм
Диаметр присоединительных отверстий фланцев корпуса 26 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 12 шт
Конструкция шпинделя невыдвижной
Корпус высокопрочный чугун
Материал шпинделя нержавеющая сталь
Строительная высота 705 мм
Строительная длина 270 мм
Температура транспортировки от -40 до 40 oC
Фирма производитель XINHE COUNTY XINGHAI VALVE CO LTD
Температура рабочей среды от -20 до +120 oC

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 150
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 285 мм
Диаметр присоединительных отверстий фланца корпуса 22 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 8 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 125 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 540 мм
Строительная длина 280 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Тмакс=225 oC
Тип присоединения фланцевое
Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр Ду 200
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 335 мм
Диаметр присоединительных отверстий фланцев корпуса 22 мм
Клин латунь
Количество присоединительных отверстий фланца корпуса 12 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 180 Н*м
Материал шпинделя нержавеющая сталь
Направление подачи среды двустороннее
Строительная высота 650 мм
Строительная длина 330 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

Задвижка клиновая с выдвижным шпинделем 30с41нж применяется в качестве запорного устройства на трубопроводе для перекрытия потока среды.
Рабочая среда вода, пар, жидкие неагрессивные среды

Температура рабочей среды -40 - +425 ºС
Герметичность затвора по ГОСТ 9544-2015 - А
Тип присоединения к трубопроводу - Фланцевое
Коэффициент гидравлического сопротивления не более 0,2
Усилие на маховике не более 31,5 кгс
Ресурс, количество циклов (часов) 500 (12000)
Срок службы 10 лет
Вид привода - ручной

Тип аналог МЗВ
Тмакс =120 oC
Тип присоединения фланцевое
Модель 30ч39р
Затвор клиновая
Класс герметичности затвора класс А по ГОСТ Р 54808-2011
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 200
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 340 мм
Диаметр присоединительных отверстий фланцев корпуса 23 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 12 шт
Корпус высокопрочный чугун
Строительная высота 512 мм
Строительная длина 230 мм
Температура рабочей среды до +120 oC
Область применения: Для перекрытия потока рабочей среды в трубопроводе
Комплект поставки: Задвижка в сборе, паспорт, инструкция по эксплуатации

Бренд ЛМЗ
Тмакс Тмакс=225 oC
Тип присоединения фланцевое
Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр Ду 150
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 280 мм
Диаметр присоединительных отверстий фланцев корпуса 22 мм
Клин латунь
Количество присоединительных отверстий фланца корпуса 8 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 102 Н*м
Материал шпинделя нержавеющая сталь
Направление подачи среды двустороннее
Строительная высота 500 мм
Строительная длина 280 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 100
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 220 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 8 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 80 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 420 мм
Строительная длина 230 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Задвижки предназначены для установки в качестве запорного устройства на трубопроводах и котлах, кроме продувочных, спускных и дренажных линий.

Срок гарантии производителя, лет 1
Рабочая среда вода, пар
Класс герметичности "D" по ГОСТ 9544
Материал корпуса чугун
Материал уплотнения латунь
Материал крышки чугун СЧ18
Материал шпинделя сталь 20х13
Привод ручной
Тип соединения фланцевое
Производитель Россия
Условное обозначение в таблице фигур 30ч6бр
Единица измерения шт
Номинальный диаметр DN 125
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 225

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 80
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 200 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 4 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 65 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 360 мм
Строительная длина 210 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Тип аналог МЗВ
Тмакс Тмакс=120 oC
Тип присоединения фланцевое
Модель 30ч39р
Затвор клиновая
Класс герметичности затвора класс А по ГОСТ Р 54808-2011
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 150
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 285 мм
Диаметр присоединительных отверстий фланцев корпуса 23 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 8 шт
Корпус высокопрочный чугун
Строительная высота 420 мм
Строительная длина 210 мм
Температура рабочей среды до +120 oC
Область применения: Для перекрытия потока рабочей среды в трубопроводе
Комплект поставки: Задвижка в сборе, паспорт, инструкция по эксплуатации

Тип аналог МЗВ
Рабочая среда вода
Тмакс=120 oC
Тип присоединения фланцевое
Модель 30ч39р
Класс герметичности затвора класс А по ГОСТ P 54808-2011
Климатическое исполнение УХЛ по ГОСТ 15150-69
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 125
Давление Ру16
Исполнение с гайкой
Внешний диаметр присоединительных фланцев корпуса 250 мм
Диаметр присоединительных отверстий фланцев корпуса 19 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 8 шт
Конструкция шпинделя невыдвижной
Корпус высокопрочный чугун
Материал шпинделя нержавеющая сталь
Строительная высота 384 мм
Строительная длина 200 мм
Температура транспортировки от -40 до 40 oC
Фирма производитель XINHE COUNTY XINGHAI VALVE CO LTD
Температура рабочей среды от -20 до +120 oC\

Тмакс=225 oC
Тип присоединения фланцевое
Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр Ду 100
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 215 мм
Диаметр присоединительных отверстий фланцев корпуса 18 мм
Клин латунь
Количество присоединительных отверстий фланца корпуса 8 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 85 Н*м
Материал шпинделя нержавеющая сталь
Направление подачи среды двустороннее
Строительная высота 380 мм
Строительная длина 230 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр Ду 50
Давление Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса 165 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса 4 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 40 мм
Наработка на отказ 500 циклов
Ресурс до списания 2500 циклов
Строительная высота 300 мм
Строительная длина 180 мм
Температура рабочей среды до +425 oC
Гарантия производителя 18 месяцев

Тмакс=225 oC
Тип присоединения фланцевое
Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр Ду 80
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса 150 мм
Диаметр присоединительных отверстий фланцев корпуса 18 мм
Клин латунь
Количество присоединительных отверстий фланца корпуса 4 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 85 Н*м
Материал шпинделя нержавеющая сталь
Направление подачи среды двустороннее
Строительная высота 310 мм
Строительная длина 210 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

Тип аналог МЗВ
Рабочая среда вода
Тмакс Тмакс=120 oC
Тип присоединения фланцевое
Модель 30ч39р
Класс герметичности затвора класс А по ГОСТ P 54808-2011
Климатическое исполнение УХЛ по ГОСТ 15150-69
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр Ду 100
Давление Ру16
Исполнение с гайкой
Внешний диаметр присоединительных фланцев корпуса 220 мм
Диаметр присоединительных отверстий фланцев корпуса 19 мм
Клин чугун/EPDM
Количество присоединительных отверстий фланца корпуса 8 шт
Конструкция шпинделя невыдвижной
Корпус высокопрочный чугун
Материал шпинделя нержавеющая сталь
Строительная высота 333 мм
Строительная длина 190 мм
Температура транспортировки от -40 до 40 oC
Фирма производитель XINHE COUNTY XINGHAI VALVE CO LTD
Температура рабочей среды от -20 до +120 oC

Инженерная система Водоснабжение, Пожаротушение
Тип аналог МЗВ
Рабочая среда вода
Вид с гайкой и направляющими клина
Тип присоединения фланцевое
Модель 30ч39р
Затвор клиновая
Обрезиненный клин
Температура рабочей среды от -20 до +120 oC
Примечание Допускаются незначительные механические повреждения лакокрасочного покрытия
Диаметр Ду 80
Давление Ру16
Тип затвора со штурвалом
Строительная длина 180 мм
Корпус высокопрочный чугун

Тмакс=225 oC
Тип присоединения фланцевое
Модель 30ч6бр
Класс герметичности затвора класс D по ГОСТ P 54808-2011
Климатическое исполнение У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр Ду 65
Давление Ру16
Клин латунь
Количество присоединительных отверстий фланца корпуса 4 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 85 Н*м
Материал шпинделя нержавеющая сталь
Направление подачи среды двустороннее
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC
