Компенсаторы

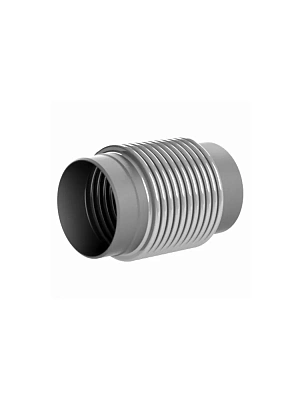

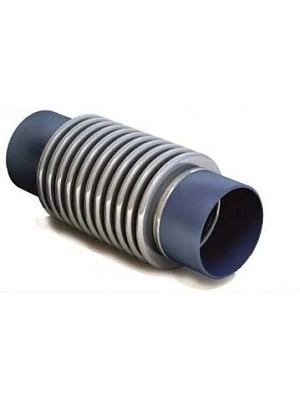

Компенсатор КСО 200-16-100 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-50мм, т.е. он имеет компенсирующую способность 50мм.

При растяжении КСО 200-16-100 на 50мм максимальный рабочий ход составит 100мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 475мм;
Эффективная площадь, 437см2;
Осевая жесткость, 462Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 560мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 432мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 150-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25 мм.

При растяжении КСО 150-16-60 на 25мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 150 мм;
Строительная длина L = 270мм;
Эффективная площадь, 268см2;
Осевая жесткость, 320Н/мм;
Наружный диаметр патрубков 159мм;
Наружный диаметр сильфона 191мм;
Толщина стенки патрубков 4,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 150 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

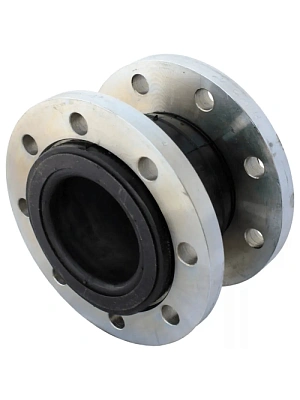

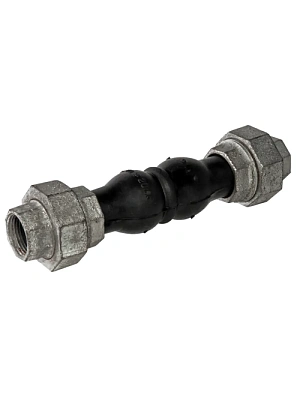

Страна происхождения КНР
Наименование компенсатор резиновый
Материал корпуса резина
Тип гибкая вставка
Тип присоединения фланцевое
DN 200
PN, кгс/см2 10
Рабочая среда вода
Максимальная температура рабочей среды, °C 110
ОТВЕРСТИЙ 12шт
Строительная длина - 230 мм

Компенсатор КСО 100-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 100-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 100 мм;
Строительная длина L = 270мм;
Эффективная площадь, 128см2;
Осевая жесткость, 268Н/мм;
Наружный диаметр патрубков d, 108мм;
Наружный диаметр сильфона D, 138мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 100 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

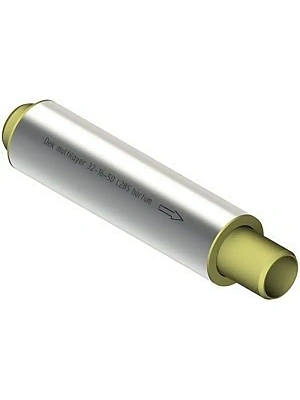

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 40 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D70мм. t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (48,3x3,5): углеродистая сталь с фосфатным покрытием.

Ду, мм - 80
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 35 (±17,5)
Эффект.площадь, F'эфф, см2 - 87,0
Жесткость осевого хода, Cλ, кН/м - 290
Присоединит. размеры, мм:
Do 89
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 350
Высота H - 150

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Компенсатор КСО 65-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 65-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 65 мм;
Строительная длина L = 240мм;
Эффективная площадь, 58см2;
Осевая жесткость, 184Н/мм;
Наружный диаметр патрубков d, 76мм;
Наружный диаметр сильфона D, 95мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 65 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвжной опоры долно быть не больше 4Ду и не менее 2Ду.
Производство компенсатора Ду65 осуществляется с применением современного иностранного оборудования.

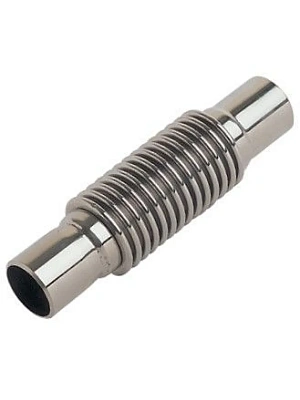

Компенсатор КСО 80-16-70 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-35мм, т.е. он имеет компенсирующую способность 35мм.

При растяжении КСО 80-16-70 на 35мм максимальный рабочий ход составит 70мм.
Условный диаметр трубопровода Ду, Dn - 80 мм;
Строительная длина L = 415мм;
Эффективная площадь, 79см2;
Осевая жесткость, 203Н/мм;
Наружный диаметр патрубков d, 89мм;
Наружный диаметр сильфона D, 110мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 80 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду80 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 80-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 80-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 80 мм;
Строительная длина L = 250мм;
Эффективная площадь, 79см2;
Осевая жесткость, 200Н/мм;
Наружный диаметр патрубков d, 89мм;
Наружный диаметр сильфона D, 110мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 80 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду80 осуществляется с применением современного иностранного оборудования.

Ду, мм - 65
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 25 (±12,5)
Эффект.площадь, F'эфф, см2 - 58,0
Жесткость осевого хода, Cλ, кН/м - 380
Присоединит. размеры, мм:
Do 76
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 300
Высота H - 120

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Компенсатор КСО 125-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 125-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 125 мм;
Строительная длина L = 270мм;
Эффективная площадь, 183см2;
Осевая жесткость, 326Н/мм;
Наружный диаметр патрубков d, 133мм;
Наружный диаметр сильфона D, 167мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 125 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 25 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D48.3мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (33,4x3,2): углеродистая сталь с фосфатным покрытием.

Страна происхождения КНР
Наименование компенсатор резиновый
Материал корпуса резина
Тип гибкая вставка
Тип присоединения фланцевое
DN 200
PN, кгс/см2 16
Рабочая среда вода
Максимальная температура рабочей среды, °C 110
ОТВЕРСТИЙ 12шт
Строительная длина - 210 мм

Ду, мм - 50
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 25 (±12,5)
Эффект.площадь, F'эфф, см2 - 32
Жесткость осевого хода, Cλ, кН/м - 80
Присоединит. размеры, мм:
Do 57
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 300
Высота H - 100

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 20 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D48.3мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (26,7x2,9): углеродистая сталь с фосфатным покрытием.

Условный диаметр трубопровода Ду, Dn - 32 мм;
Строительная длина L = 290мм;
Эффективная площадь, 18см2;
Осевая жесткость, 11,6Н/мм;
Наружный диаметр патрубков d, 39мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Осевые компенсаторы Ду 32 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду32 осуществляется с применением современного иностранного оборудования.
Компенсатор КСО 32-16-50 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.
При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25мм.
При растяжении КСО 32-16-50 на 25мм максимальный рабочий ход составит 50мм.

В комплекте поставки заказчику передаются все необходимые отгрузочные документы в соответствии с законодательством РФ, в том числе паспорт на компенсаторы, сертификат и разрешение на применение.

Компенсатор КСО 50-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30 мм.

При растяжении КСО 50-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 50 мм;
Строительная длина L = 240мм;
Эффективная площадь, 37см2;
Осевая жесткость, 157Н/мм;
Наружный диаметр патрубков 57мм;
Наружный диаметр сильфона 79мм;
Толщина стенки патрубков 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 50 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду
Производство компенсатора Ду50 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 40-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 40-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 40 мм;
Строительная длина L = 240мм;
Эффективная площадь, 23см2;
Осевая жесткость, 102Н/мм;
Наружный диаметр патрубков d, 48мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 40 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду40 осуществляется с применением современного иностранного оборудования.

Давление 10 бар
Назначение для систем трубопроводов, где есть необходимость снизить уровень шума и вибраций и состыковать трубы при нарушенной центровке. Возможность углового движения - 15 градусов
Инженерная система Водоснабжение, Отопление, Тепловые пункты
Страна происхождения Китай
Диаметр Ду 200
ОТВЕРСТИЙ 8шт

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 15 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм. D40мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (21,3х2,8): углеродистая сталь с фосфатным покрытием.

Давление 16 бар
Назначение для систем трубопроводов, где есть необходимость снизить уровень шума и вибраций и состыковать трубы при нарушенной центровке
Инженерная система Водоснабжение, Отопление, Тепловые пункты
Страна происхождения Китай
Диаметр Ду 125
Осевое растяжение 12 мм
Наружный диаметр фланца 245 мм
Диаметр крепежных отверстий 18 мм
Количество крепежных отверстий 8 шт
Область применения Компенсаторы применяются для систем трубопроводов, где есть необходимость снизить уровень шума и вибраций и состыковать трубы при нарушенной центровке.

Тип резиновый
Давление 16 бар
Инженерная система Водоснабжение, Отопление, Тепловые пункты
Страна происхождения Китай
Диаметр 150
Материал гибкого элемента EPDM
Осевое растяжение 12 мм
Наружный диаметр фланца 280 мм
Диаметр крепежных отверстий 22 мм
Количество крепежных отверстий 8 шт
Область применения Компенсаторы предназначены для предотвращения передачи механических вибраций по трубопроводам, возникающих при работе насоса или другого оборудованием. Также компенсаторы использоваться в качестве температурных смещений трубопровода.
