Гидрант пожарный/Комплектующие к ГП

Гидрант конструкции Дорошевского предназначен для присоединения пожарных рукавов и отбора воды из водопроводной сети во время тушения пожара, а также систем водоснабжения.
Гидрант устанавливается и используется на надземных водопроводных сетях в укрытии.

В комплект НЕ входят головки муфтовые ГМ-70

Рабочее давление МПа (кгс/см2), не более 1 (10)
Высота гидранта, мм 330 (380)
Масса гидранта, кг 12
Условный проход , мм 67 (80)
Рабочая среда Вода
Температура рабочей среды, град. С От +3 до +50
Герметичность затвора «А» по ГОСТ 9544
Усилие открывания и закрывания не более, Нм 2
Присоединительная резьба G-2,5" (ГМ70 рукав 66)
Количество выходных патрубков 1 или 2

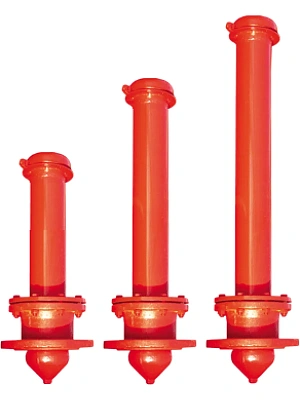

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,0 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,25 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,5 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,75 м


1. Рабочее давление Рр, МПа (кгс/см2), не более 1 (10)
2. Высота гидранта Н, мм (с интервалом, через 250 мм) 1250-3500
3. Внутренний диаметр корпуса DN 125
4. Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг) 105
5. Ход клапана, мм 24-30
6. Число оборотов штанги до полного открытия клапана 12-15
7. Гидравлическое сопротивление в гидранте при Н=1250 мм, с2м-5, не более 1,25×103
(изменение гидравлического сопротивления на каждые 250 мм высоты, с2м-5, не более 0,05×103
8. Полный срок службы гидранта, лет, не менее 30
9. Срок сохраняемости гидранта, лет, не менее 1
10. Установленная безотказная наработка, циклы, не менее 200
Корпус сталь, запорный механизм чугун

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,0 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,25 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,5 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,75 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 3,0 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 3,25 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 3,5 м



1. Рабочее давление Рр, МПа (кгс/см2), не более 1 (10)
2. Высота гидранта Н, мм (с интервалом, через 250 мм) 1250-3500
3. Внутренний диаметр корпуса DN 125
4. Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг) 105
5. Ход клапана, мм 24-30
6. Число оборотов штанги до полного открытия клапана 12-15
7. Гидравлическое сопротивление в гидранте при Н=1250 мм, с2м-5, не более 1,25×103
(изменение гидравлического сопротивления на каждые 250 мм высоты, с2м-5, не более 0,05×103
8. Полный срок службы гидранта, лет, не менее 30
9. Срок сохраняемости гидранта, лет, не менее 1
10. Установленная безотказная наработка, циклы, не менее 200

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 3,75 м


1. Рабочее давление Рр, МПа (кгс/см2), не более 1 (10)
2. Высота гидранта Н, мм (с интервалом, через 250 мм) 1250-3500
3. Внутренний диаметр корпуса DN 125
4. Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг) 105
5. Ход клапана, мм 24-30
6. Число оборотов штанги до полного открытия клапана 12-15
7. Гидравлическое сопротивление в гидранте при Н=1250 мм, с2м-5, не более 1,25×103
(изменение гидравлического сопротивления на каждые 250 мм высоты, с2м-5, не более 0,05×103
8. Полный срок службы гидранта, лет, не менее 30
9. Срок сохраняемости гидранта, лет, не менее 1
10. Установленная безотказная наработка, циклы, не менее 200
Корпус сталь, запорный механизм чугун

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 4,75 м



1. Рабочее давление Рр, МПа (кгс/см2), не более 1 (10)
2. Высота гидранта Н, мм (с интервалом, через 250 мм) 1250-3500
3. Внутренний диаметр корпуса DN 125
4. Ход клапана, мм 24-30
5. Число оборотов штанги до полного открытия клапана 12-15
6. Полный срок службы гидранта, лет, не менее 30
7. Срок сохраняемости гидранта, лет, не менее 1
8. Установленная безотказная наработка, циклы, не менее 200

Рабочее давление, МПа 1,0
Условный проход, мм: входного патрубка 125
выходного патрубка 80
Число выходных патрубков, шт 2
Коэффициент гидравлического сопротивления, не более 10

Пожарная колонки КП ДСТУ 2801-94 (ГОСТ 7499-95) используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров.
Колонка может применяться в районах с умеренным, холодным и тропическим климатом.
Принцип действия пожарной колонки КПА:
Пожарная колонка КПА устанавливается на гидрант таким образом, чтобы квадратный конец штока гидранта вошел в квадратную муфту торцового ключа колонки.
Пожарная колонка КПА навинчивается на гидрант вращением ее корпуса по часовой стрелке (торцовый ключ при этом не поворачивается).
После этого открывается клапан гидранта (при закрытых вентилях колонки) вращением против часовой стрелки торцового ключа (клапан гидранта полностью открывается при 10-14 оборотах торцового ключа) и вода из водопроводной сети поступает в полость пожарной колонки.
После присоединения рукавов к патрубкам пожарной колонки открываются вентили и вода из пожарной колонки поступает в рукавную линию.
Колонка пожарная КП (КПА) предназначена для открывания (закрывания) подземного гидранта и присоединения пожарных рукавов с целью отбора воды из водопроводных сетей на пожарные нужды.
Колонка изготовлена в климатическом исполнении У для категории размещения 1 по ГОСТ 15150-69.
Уcтройство колонки пожарной КПА
Колонка пожарная КПА состоит из нижнего и верхнего корпусов, ключа, вентиля и соединетельных головок.
Нижний и верхний корпусы соединены между собой болтами и уплотнены резиновым уплотнительным кольцом.
В нижней части колонки имеется резьбовое кольцо с внутренней специальной резьбой, предназначенной для навертывании колонки КПА на пожарный подземный гидрант.
В верхней части колонки имеются 2 вентиля с условным проходом Dу=80мм, предназначенные для перекрытия и регулировки потока воды проходящей через выходные патрубки, на которые в свою очередь, навернуты соединительные головки ГМН-80 для подсоединения к ним пожарных рукавов.

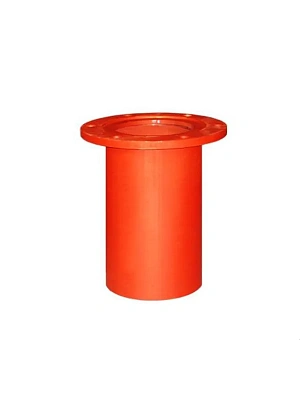

Подставка ППС-200 для пожарного гидранта Ду 200 L300

Основное назначенение: максимально плотная и герметичная стыковка пожарного гидранта с водопрододной системой.
прокладка под пожарный гидрант изготавливается из твердой, прочной и морозоустойчивой резины, что отличает ее особо длительным сроком эксплуатации. В случае износа прокладок, не стоит самостоятельно изготавливать ее их подручных материалов, так как сложно подобрать соответстующий материал и в случает выхода прокладки из строя (разрушение при сильном морозе) может привезти к аварийной ситуации.

Технические характеристики:
- диаметр внешний - 230 мм
- диамерт внутренний - 170 мм
- толщина - 7 мм.

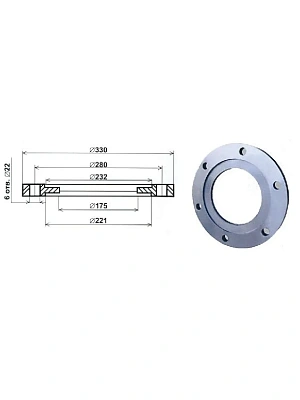

Фланец применяется для установки подземного пожарного гидранта.


6 отверстий 22 мм
