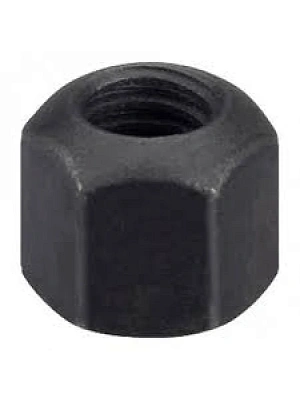

Гайка

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 8.1
Масса 1000 шт кг 122,87

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 16
Размер под ключ (S),мм 24
Шаг резьбы (p),мм 2
Высота гайки (k),мм: 20,8
Кол-во шт в кг 23.75
Масса 1000 шт кг 42.1

Гайка корончатая DIN 935, ГОСТ 5918-73

В ответственных соединениях, в которых нельзя допускать превышения затягивающего усилия, для предотвращения самоотвинчивания применяется гайка корончатая, стопорящаяся шплинтом. Регламентирующие документы: ГОСТ 5918 и DIN 935.

Изготавливается корончатая гайка из углеродистых сталей 8, 10 с покрытием гальванической оцинковкой, а также из легированных и нержавеющих сталей. Класс прочности гаек 5, 6. Класс точности по ГОСТ 5918 – «В», а по DIN 935 – «А», «В» и «С».

ГОСТ и DIN предусматривают два исполнения гайки: прорезную и корончатую. Отличаются они тем, что в прорезной гайке радиальные прорези выполнены в самой гайке, а при изготовлении корончатой в высокой гайке предварительно протачивается цилиндрический участок, в котором и фрезеруются сквозные пазы (форма дна – произвольная).

ГОСТ допускает изготовление корончатой гайки от типоразмера М4, а DIN – только от размера М12.

По ГОСТ и DIN корончатая гайка – это второе исполнение, поэтому в обозначении указывается цифра «2»:

Гайка 2М14-6Н.6.019 ГОСТ 5918–73

Гайка DIN 935 2М14–6

6Н – поле допуска; 6 – класс прочности; 019 – цинковое покрытие 9 мкм.

Принцип стопорения заключается в том, что в ответной детали (болт, шпилька) просверливается отверстие, сквозь которое пропускается шплинт, а его концы загибаются в стороны и прилегают к коронке. Во избежание выпадения, шплинт должен устанавливаться кольцом вверх. За счет того, что диаметр описанной окружности по прорезям меньше, чем шестигранник, концы шплинта не выступают за гайку. Эта конструктивная особенность обеспечила корончатой гайке широкое применение в автомобильной промышленности. А ее устойчивость к сильной вибрации и высоким знакопеременным нагрузкам используется в вагоностроении.

Диаметр (d),мм 30
Размер под ключ (S),мм 46
Шаг резьбы (p),мм 3,5

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 10
Шаг резьбы (p),мм 1,5
Высота гайки (k),мм: 22
Кол-во шт в кг 40.39
Масса 1000 шт кг 24.76

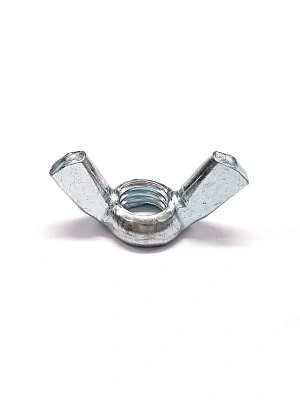

Гайка-барашек относится к специальным видам крепежных деталей: для работы с этой гайкой не требуется ключ, она затягивается и отвинчивается вручную. Эта особенность применяется в быстроразъемных соединениях.

В группу «Гайки и шайбы, используемые без инструмента» входят: DIN 314 и DIN 315. Эти нормативные документы регламентируют размеры и технические условия на изготовление барашковых гаек с основным шагом резьбы, полем допуска 6H, классом точности С. Оба стандарта практически идентичны, за исключением формы лепестков:
· DIN 314 AF – американский тип, прямоугольная форма.
· DIN 315 GF – германский тип, округлая форма.
Нормативным документом предусмотрено изготовление из углеродистой стали с защитным слоем (цинк или никель). Без покрытия поставляются гайки из нержавейки (А2 и А4), ковкого чугуна и латунные. Наиболее распространенный вариант: сталь + цинковое покрытие. Стандартом предусмотрено в обозначении гайки указывать материал:
· St – сталь (марка по усмотрению производителя);
· A – аустенитная нержавеющая сталь А2 или А4;
· GT – ковкий чугун;
· CuZn – латунь.
Пример обозначения (С – класс точности): Гайка DIN 314 – М10 – St – С

Основное применение гайки-барашки нашли в быстроразъемных соединениях узлов, которые не подвергаются воздействию нагрузки или ее значение невелико. Поскольку для затягивания не требуется инструмент, процесс сборки упрощается, но и особо прочной такую точку назвать нельзя. Поэтому они применяются в съемных элементах, например, крепление крышек смотровых окон, навесные детали мебели, сменные узлы оборудования и приборов.

Диаметр (d),мм 20
Размер под ключ (S),мм 30
Шаг резьбы (p),мм 2,5


Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Высота гайки (k),мм: 72
Кол-во шт в кг 2,56
Масса 1000 шт кг 390

Гайка переходная DIN 6334 оцинкованная

Немецкий стандарт DIN 6334 регламентирует изготовление переходной гайки, предназначенной для скрепления двух шпилек. Поскольку так происходит наращивание длины, то на такую соединительную гайку воздействуют увеличенные растягивающие нагрузки.

Метизы изготавливаются высокопрочные: классы 8 и 10. Материалы, пригодные для производства: углеродистая сталь с гальваническим цинковым покрытием, аустенитные стали А2 и А4 (нержавейка) или цветные сплавы. Цена крепежа из углеродистой стали с цинковым покрытием ниже, чем из нержавеющей стали, а прочностные характеристики и долговечность практически не уступают.

Обозначение метизов по DIN включает название и класс прочности (остальные нюансы заказа уточняются с потребителем):
Гайка переходная DIN 6334 – М16 – 8

Основные характеристики переходной гайки – ее диаметр и длина. Резьба соответствует ответным деталям, а длина должна быть равна трем диаметрам. Например, для М12 длина равна 36 мм. Резьба крупная с полем допуска 6H, соответствующим классу точности A или B. Важное требование: материал и покрытие должны быть одинаковыми у всех стыкуемых деталей.

Удлиненная гайка выполняет роль соединительной муфты в тех случаях, когда необходимо смонтировать длинномерные конструкции: вентиляционные короба, подвесные элементы и прочее. Принцип работы заключается в том, что на соединяемые шпильки навинчиваются контргайки и удлиняющая гайка. Концы шпилек должны располагаться в центре муфты, так осевая нагрузка будет распределяться равномерно. После закручивания переходной гайки, соединение закрепляется контргайками.

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 9.09
Масса 1000 шт кг 110

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 20
Размер под ключ (S),мм 30
Шаг резьбы (p),мм 2,5
Кол-во шт в кг 14
Масса 1000 шт кг 71.44

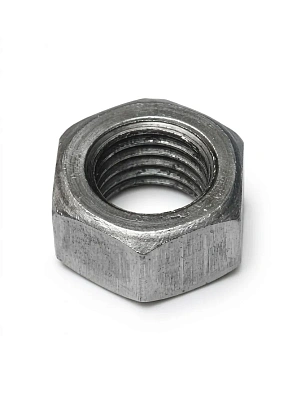

Диаметр (d),мм 27
Размер под ключ (S),мм 41
Шаг резьбы (p),мм 3

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 22
Размер под ключ (S),мм 34
Шаг резьбы (p),мм 2,5

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 5.7
Масса 1000 шт кг 175.28

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 8.1
Масса 1000 шт кг 122,87

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 8.1
Масса 1000 шт кг 122.87

Диаметр (d),мм 20
Размер под ключ (S),мм 30
Шаг резьбы (p),мм 2,5
Кол-во шт в кг 14
Масса 1000 шт кг 71.44

Диаметр (d),мм 22
Размер под ключ (S),мм 34
Шаг резьбы (p),мм 2,5
Кол-во шт в кг 9.7
Масса 1000 шт кг 103,15

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 27
Размер под ключ (S),мм 41
Шаг резьбы (p),мм 3
Кол-во шт в кг 5.7
Масса 1000 шт кг 175.28

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 20
Размер под ключ (S),мм 30
Шаг резьбы (p),мм 2,5
Кол-во шт в кг 14.0
Масса 1000 шт кг 71.44

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

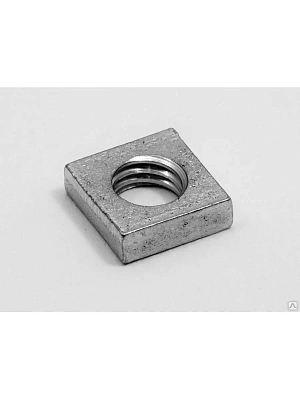

Диаметр (d),мм 5
Размер под ключ (S),мм 8
Шаг резьбы (p),мм 0,8
Высота гайки (k),мм: 15
Кол-во шт в кг 250
Масса 1000 шт кг 4

Гайка переходная DIN 6334 оцинкованная

Немецкий стандарт DIN 6334 регламентирует изготовление переходной гайки, предназначенной для скрепления двух шпилек. Поскольку так происходит наращивание длины, то на такую соединительную гайку воздействуют увеличенные растягивающие нагрузки.

Метизы изготавливаются высокопрочные: классы 8 и 10. Материалы, пригодные для производства: углеродистая сталь с гальваническим цинковым покрытием, аустенитные стали А2 и А4 (нержавейка) или цветные сплавы. Цена крепежа из углеродистой стали с цинковым покрытием ниже, чем из нержавеющей стали, а прочностные характеристики и долговечность практически не уступают.

Обозначение метизов по DIN включает название и класс прочности (остальные нюансы заказа уточняются с потребителем):
Гайка переходная DIN 6334 – М16 – 8

Основные характеристики переходной гайки – ее диаметр и длина. Резьба соответствует ответным деталям, а длина должна быть равна трем диаметрам. Например, для М12 длина равна 36 мм. Резьба крупная с полем допуска 6H, соответствующим классу точности A или B. Важное требование: материал и покрытие должны быть одинаковыми у всех стыкуемых деталей.

Удлиненная гайка выполняет роль соединительной муфты в тех случаях, когда необходимо смонтировать длинномерные конструкции: вентиляционные короба, подвесные элементы и прочее. Принцип работы заключается в том, что на соединяемые шпильки навинчиваются контргайки и удлиняющая гайка. Концы шпилек должны располагаться в центре муфты, так осевая нагрузка будет распределяться равномерно. После закручивания переходной гайки, соединение закрепляется контргайками.

Диаметр (d),мм 22
Размер под ключ (S),мм 34
Шаг резьбы (p),мм 2,5
Кол-во шт в кг 9.7
Масса 1000 шт кг 103.15

Диаметр (d),мм 24
Размер под ключ (S),мм 36
Шаг резьбы (p),мм 3
Кол-во шт в кг 8.1
Масса 1000 шт кг 122.87

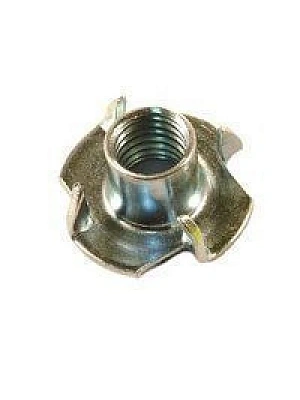

Диаметр (d),мм 12
Длина резьбы (b),мм 15,65
Размер под ключ (S),мм 18
Шаг резьбы (p),мм 17
Высота гайки (k),мм: 22
Кол-во шт в кг 35.34
Масса 1000 шт кг 28.3

Гайка колпачковая ГОСТ 11860, DIN 1587

Гайка колпачковая применяется для резьбовых соединений, расположенных на выступающих частях оборудования, которое обслуживается человеком. Например, конвейеры. Кроме эстетического оформления, колпачковые гайки предотвращают травмирование об острые края болтов и шпилек.

Наряду с декоративными свойствами, эти метизы должны обеспечивать надежность соединения. Изготавливаются гайки 5 и 6 классов прочности из стали или цветных сплавов, отвечающих требованиям ГОСТ 1759.0–87. Оцинкование позволяет повысить антикоррозионные свойства углеродистой стали при снижении цены по сравнению с изготовлением гаек из нержавейки типов А2 иА4.

Способ нанесения покрытия влияет на дальнейшие эксплуатационные характеристики. По обозначению толщины слоя можно определить как наносилось покрытие. Горячий метод обеспечит слой от 45 до 65 мкм цинка, термодиффузное цинкование даст пленку от 5 до 50 мкм, а наиболее распространенное гальваническое дает надежное покрытие от 4 до 20 мкм.

ГОСТ 11860 предусматривает изготовление высокоточных колпачковых гаек, а DIN 1587 – классов точности А и В. Обозначение метизов по российскому и немецкому стандартам отличается количеством информации в краткой записи. Гайка М8 с основным шагом, полем допуска 6Н, класса прочности 6 и цинковым покрытием толщиной 12 мкм обозначается по ГОСТ:

Гайка М8-6Н.6.0112 ГОСТ 11860.

А по DIN от этой информации остается только класс прочности и типоразмер:

Гайка DIN 1587 М8-6.

Оба стандарта предусматривают два вида колпачковых гаек: высокой и полукруглой формы. В первом исполнении между шестигранником и полусферой есть цилиндрический участок, за счет которого регулируется размер выпускаемого конца болта. Второе исполнение – низкая гайка только с полусферой.

Наибольшее применение колпачковые гайки нашли в приборах и установках пищевой и медицинской промышленности, а также в станках и бытовых агрегатах.

Диаметр (d),мм 30
Размер под ключ (S),мм 46
Шаг резьбы (p),мм 3,5

Применяется в машиностроении, приборостроении и других отраслях, для скрепления металлических элементов, сборки узлов и агрегатов, которые подвергаются длительной эксплуатации в условиях с достаточно жарким и нормальным климатом.

Применяется с болтами DIN 933, DIN 931 и другими крепежными элементами.
Крепится с помощью ключа или гайковерта, нужно вращать гайку по часовой стрелке до затягивания, уровень затяжки зависит от класса прочности.

Диаметр (d),мм 16
Размер под ключ (S),мм 24
Шаг резьбы (p),мм 2
Кол-во шт в кг 26.60
Масса 1000 шт кг 37.61

Диаметр (d),мм 20
Размер под ключ (S),мм 30
Шаг резьбы (p),мм 2.5
Кол-во шт в кг 14
Масса 1000 шт кг 71.44

Гайки с фланцем DIN 6923, оцинкованная.

Гайка с фланцем применяется в комплекте с болтом или шпилькой в тех случаях, когда необходимо обеспечить увеличенную силу стягивания без установки шайбы, чью роль выполняет фланец, а нанесенные на его дно насечки предотвращают самоотвинчивание.

Размеры гайки могут быть от М5 до М20. Материал для гаек с покрытием – С1035, аналог стали 35. Покрытие антикоррозионное цинковое, нанесенное гальваническим способом. При необходимости, можно заказать партию гаек из стали по выбору потребителя. Согласно DIN 6923 разрешенные классы прочности: 8, 10, 12.

В стандартном болтовом соединении должна присутствовать гайка и плоская шайба, а для предотвращения отвинчивания применяется гровер. Гайка с прессшайбой – это совмещенная конструкция, которая применяется в тех случаях, когда необходимо при завинчивании стянуть детали. Поскольку такое соединение испытывает повышенные нагрузки, фланец имеет рельеф на торце, с помощью которого происходит стопорение гайки. Резьба в гайке метрическая, класс точности А, поле допуска 6G.

По немецкому стандарту DIN 6923 обозначение фланцевой гайки М16 с классом прочности 10:
Sechskantmutter DIN 6923 – M16 – 10

Комбинированная конструкция востребована в автомобиле- и приборостроении за счет упрощения процесса сборки. Цена на самостопорящую гайку ниже, чем на комплект гайка+гровер.
