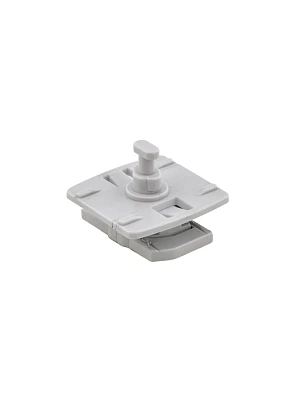

Для монтажа хомутов BIS starQuick® на профилях BIS RapidRail® или Strut
Простой и быстрый монтаж на существующей конструкции
Подходит для монтажных профилей WM0, 1, 15, 2, 30, 35 + Strut
Материал: высококачественный полиамид PA6, серый (согласно RAL 7035)
Устойчив к UV, старению, маслам и бензинам
Не подвержен коррозии, утилизируется, не содержит галогенов
Термостойкость: -40 °C до +90 °C (постоянно); кратковременно до +130 °C

Для монтажа кабельных стяжек на бетонных, кирпичных и деревянных поверхностях
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: черный
Температура эксплуатации: от -40 °С до +85 °С
Устойчивы к ультрафиолетовому излучению
Дополнительные крылышки сглаживают переход и исключают излом хомута в месте крепления

Для монтажа кабельных стяжек на бетонных, кирпичных и деревянных поверхностях
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: черный
Температура эксплуатации: от -40 °С до +85 °С
Устойчивы к ультрафиолетовому излучению
Дополнительные крылышки сглаживают переход и исключают излом хомута в месте крепления

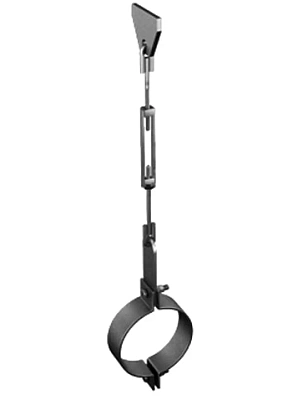

Наружный диаметр трубопровода Дн, мм - 57
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 0,9 (90)
Длина подвески от оси трубопровода L, мм - 927
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 76
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 1,5 (150)
Длина подвески от оси трубопровода L, мм - 937
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 89
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 2,0 (200)
Длина подвески от оси трубопровода L, мм - 945
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 108
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 2,9 (300)
Длина подвески от оси трубопровода L, мм - 955
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 133
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 3,8 (390)
Длина подвески от оси трубопровода L, мм - 965
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 12

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 159
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 5,4 (550)
Длина подвески от оси трубопровода L, мм - 1005
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 16

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

Наружный диаметр трубопровода Дн, мм - 219
Исполнение 1
Допускаемая нагрузка на блок, кН (кгс) - 11,7 (1200)
Длина подвески от оси трубопровода L, мм - 1035
Диапазон регулировки длины блока подвески L, мм - ± 100
Диаметр тяги d, мм - 16

Назначение – Блоки подвесок хомутовые применяются для крепления горизонтальных станционных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).
Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфты.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 530 мм.

Стандартно блоки подвесок хомутовые изготавливаются из марок сталей 20; Ст3; 09Г2С; 12Х18Н10Т.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Боки подвесок хомутовые изготавливаются в соответствии с чертежами ОСТ 34-10-725-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.

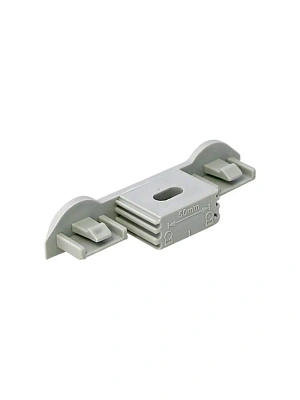

Для параллельного монтажа двух труб
Подходит для хомутов Ø до 23 мм
Межосевое расстояние 50 мм
Материал: высококачественный полиамид PA6, серый (согласно RAL 7035)
Устойчив к UV, старению, маслам и бензинам
Не подвержен коррозии, утилизируется, не содержит галогенов
Термостойкость: -40 °C до +90 °C (постоянно); кратковременно до +130 °C

Дюбель пистон под хомут ДПх 6

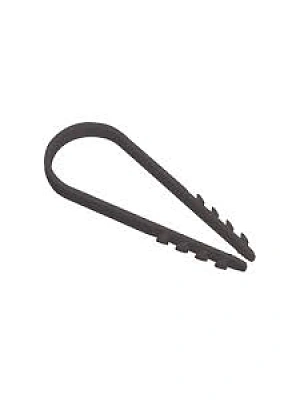

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Предназначены для крепления изолированной нулевой несущей жилы на концевых и угловых опорах.
Корпус зажима изготовлен из антикоррозийного алюминиевого сплава.
Саморегулирующиеся клинья из полимера, устойчивого к ультрафиолетовому излучению, выполнены с особым рельефом, надежно фиксирующим проводник, не повреждая изоляцию. Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.
Не требуется инструмента для монтажа.

Модель PA 1500 P
Предельная нагрузка, кН 15
Cечение жилы min, мм² 50
Cечение жилы max, мм² 70
МРНЗ, кН 15

Применяется для анкерного крепления изолированной несущей нулевой жилы СИП-2 на концевых и угловых опорах.
 Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!

Является необслуживаемым изделием.
 Ремонт зажима не предусмотрен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа:
 из корпуса зажима с одной стороны вытащить тросик.
 завести тросик в анкерный кронштейн и пристегнуть обратно к зажиму.
 выдвинуть из корпуса клиновые вставки и завести жилу СИП между клиновыми вставками.
 заклинить вставки рукой в корпусе зажима.
 натяжением СИП дозаклинить в зажиме жилу.
 специальный инструмент для монтажа не требуется.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Предназначен для концевого крепления проводов ввода в дом.
Подвижной клин не требует монтажного инструмента.
Удобная дужка позволяет крепить зажим к кронштейнам и крюкам.
Зажим РА 2/25 S предназначен специально для наиболее применяемого СИП-4 2х16-2х25.
Зажим выполняет роль изолятора, так как выполнен из диэлектрического материала.

Модель PA 2/25 S
Предельная нагрузка, кН 2,2
Cечение жилы min, мм² 2
Cечение жилы max, мм² 2x25
МРНЗ, кН 2,2

Анкерный клиновый зажим PA 2/25S, PA 25S применяется для концевого крепления проводов ответвления сечением 16-25 мм2 от магистрали к вводам.
 Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!
Анкерный клиновый зажим PA 2/25S, PA 25S является необслуживаемым изделием.
 Ремонт зажима не предусмотрен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа:
 снять с корпуса зажима металлическую скобу.
 закрепить скобу на кронштейне или монтажном крюке, установленном на опоре или стене здания. (при установке на крюке, скобу не снимать).
 установить скобу обратно на корпус зажима.
 извлечь из корпуса зажима клин, поместить в корпус зажима изолированные жилы СИП и произвести фиксацию провода при помощи клина. Окончательная затяжка провода происходит путем самозаклинивания за счет натяжения провода.
 в случае монтажа зажимов марки PA25S с применением 4-х жильного провода, жилы фиксируются аналогичным способом (пункт г) по две на каждый клин. Для фиксации двухжильного провода зажимом PA25S, необходимо зафиксировать провод с одной стороны под один клин, а второй клин с усилием задвинуть в корпус зажима с другой стороны.
 специальный инструмент для монтажа не требуется.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.
