Скоба/Коробка/Зажим/Скрутка/Клемма/Дюбель-хомут/Хомут

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 6...16
Цвет Белый
Номин раб напряжение, В 400
Тип электрич соединения 2 Винтовое соединение
Тип изделия/компонента Зажим ЗВИ
Рабочая температура, °C -25...85
Распространяет горение Да
Номин ток In, А 30
Материал корпуса Полиэтилен
Номин напряжение изоляции Ui, В 450
Тип электрич соединения 1 Винтовое соединение
Степень защиты - IP IP00
Климатическое исполнение УХЛ3.1
Место соединения Сбоку (поперечное)
Момент затяжки Нм при сечении проводника, мм² 2,0
Материал изоляции корпуса Полиэтилен
Количество зажимных клемм на 1 полюс 2
Макс рабочее напряжение Ue, В 400
Допустимый длительный ток, А 30
Кол-во в комплекте, шт 2
Материал зажима Латунь
Длина, мм 165
Сечение одножильного жёсткого провода, мм² 6...16
Ширина, мм 26
Ширина или размер ячейки, мм 33.0
Высота, мм 19
Прозрачный Да

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 4...10
Цвет Белый
Номин раб напряжение, В 400
Тип электрич соединения 2 Винтовое соединение
Тип изделия/компонента Зажим ЗВИ
Рабочая температура, °C -25...85
Момент затяжки Нм при сечении проводника, мм² 1,2
Место соединения Сбоку (поперечное)
Количество зажимных клемм на 1 полюс 2
Прозрачный Да
Номин ток In, А 20
Макс рабочее напряжение Ue, В 400
Длина, мм 138
Допустимый длительный ток, А 20
Материал изоляции корпуса Полиэтилен
Номин напряжение изоляции Ui, В 450
Климатическое исполнение УХЛ3.1
Материал зажима Латунь
Сечение одножильного жёсткого провода, мм² 4...10
Кол-во в комплекте, шт 2
Ширина, мм 23
Степень защиты - IP IP00
Высота, мм 17
Тип электрич соединения 1 Винтовое соединение
Распространяет горение Да
Материал корпуса Полиэтилен
Ширина или размер ячейки, мм 23.0

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 2,5...6
Цвет Белый
Номин раб напряжение, В 400
Тип электрич соединения 2 Винтовое соединение
Тип изделия/компонента Зажим ЗВИ
Момент затяжки Нм при сечении проводника, мм² 0,8
Допустимый длительный ток, А 10
Ширина, мм 21
Тип электрич соединения 1 Винтовое соединение
Макс рабочее напряжение Ue, В 400
Прозрачный Да
Ширина или размер ячейки, мм 21.0
Степень защиты - IP IP00
Климатическое исполнение УХЛ3.1
Сечение одножильного жёсткого провода, мм² 2,5...6
Количество зажимных клемм на 1 полюс 2
Номин ток In, А 10
Распространяет горение Да
Кол-во в комплекте, шт 2
Номин напряжение изоляции Ui, В 450
Материал корпуса Полиэтилен
Место соединения Сбоку (поперечное)
Высота, мм 16
Рабочая температура, °C -25...85
Длина, мм 128
Материал изоляции корпуса Полиэтилен
Материал зажима Латунь

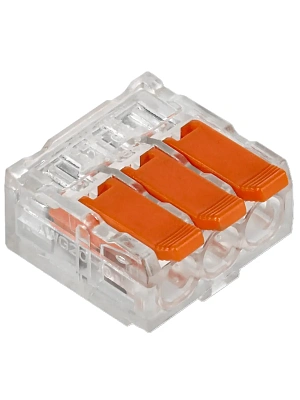

Клемма строительно-монтажная серии 221 предназначена для соединения одножильных и многожильных медных проводников без использования инструмента в электрических сетях переменного и постоянного тока. Клемма допускает многократное присоединение и отсоединение проводников. Количество подключаемых проводников - 3.

Технические характеристики
Количество подключаемых проводников 3
Место соединения Сбоку (поперечное)
Номин поперечное сечение, мм² 6
Сечение многожильного провода без наконечника, мм² 0,5...6
Сечение одножильного жёсткого провода, мм² 0,5...6
Цвет Прозрачный (светопроницаемый)
Номин ток, А 41
Номин напряжение, В 450
Тип электрич соединения Фиксатор/защелка
Подходит для гибкого кабеля Да
Сечение многожильного гибкого провода, мм² 0,5...6
С рычагом Да
Высота, мм 11.6
Относительная влажность воздуха ≤ 90%
Подходит для многожильных кабелей Да
Номин раб напряжение переменного тока Ue, В 450
Ширина, мм 22.2
Подходит для жёсткого кабеля Да
Степень защиты - IP IP20
Рабочая температура, °C -25...85
Поперечное сечение проводника-многожильный с концевой заделкой, мм² 0,5...7
Прозрачный Нет
Длина, мм 22.5
Номин раб напряжение постоянного тока Ue, В 220
Тип электрич соединения 2 Фиксатор/защелка
Ремонтопригодность Нет
Номинальная способность к присоединению, мм² 0,5...6

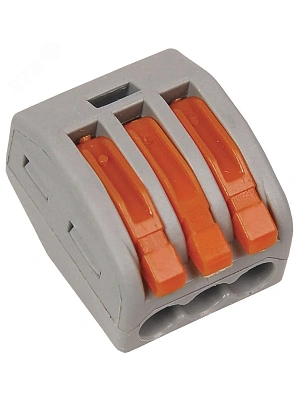

Строительно-монтажная клемма серии 222 предназначена для соединения одножильных и многожильных медных проводников без использования инструмента в электрических сетях переменного и постоянного тока с возможностью многоразового использования.

Технические характеристики
Количество подключаемых проводников 3
Место соединения Сбоку (поперечное)
Номин поперечное сечение, мм² 4,0
Сечение многожильного провода без наконечника, мм² 0,08...4
Сечение одножильного жёсткого провода, мм² 0,08...2,5
Цвет Серый
Номин ток, А 32
Номин напряжение, В 450
Тип электрич соединения Фиксатор/защелка
Группа механического исполнения М3
Подходит для жёсткого кабеля Да
Климатическое исполнение УХЛ3
Длина, мм 17.4
Номин напряжение изоляции Ui, В 660
Подходит для многожильных кабелей Да
Тип электрич соединения 2 Фиксатор/защелка
Высота, мм 14.5
Сечение многожильного гибкого провода, мм² 0,08...4
Ширина, мм 21.0
Относительная влажность воздуха ≤ 90%
Рабочая температура, °C -25...85
Подходит для гибкого кабеля Да
Номин раб напряжение переменного тока Ue, В 400
Прозрачный Нет
Поперечное сечение проводника-многожильный с концевой заделкой, мм² 0,08...2,5
Номинальная способность к присоединению, мм² 0,08...4
Ремонтопригодность Нет
С рычагом Да
Номин раб напряжение постоянного тока Ue, В 220
Степень защиты - IP IP20

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Используются как часть системы электрической канализации, состоящей из жестких и гофрированных труб. Коробки производятся из материалов, которые не содержат галогенов. Коробки обладают повышенной степенью защиты IP67 и устойчивостью к ультрафиолетовому (УФ) излучению и могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях. Подходят для прямого монтажа. Материал изготовления: полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Цвет: серый. Степень защиты: IP67. Количество вводов: 8. Размер: 100х100х50мм.

Технические характеристики
Тип монтажа Настенно-потолочное крепление
Длина, мм 100
Ширина, мм 100
Глубина, мм 50
Степень защиты - IP IP67
Рабочая температура, °C -25...60
Форма крышки Прочее
Цвет Серый
Материал Пластик
Форма Квадратный (-ая)
Крышка Непрозрачная
Крепление крышки На защелках
Количество вводов 8
Оснащение или установленное оборудование Нет
Диаметр, мм -
Ввод с тыльной стороны Да
Возможность состыковки друг с другом Нет
Свободный от галогенов Да

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.
Способ монтажа На кабель
Материал изделия ПВХ
Диапазон сечений 6-20
Сечение жилы, мм2 7-20
Гарантийный срок, мес 36
Срок службы, лет 10

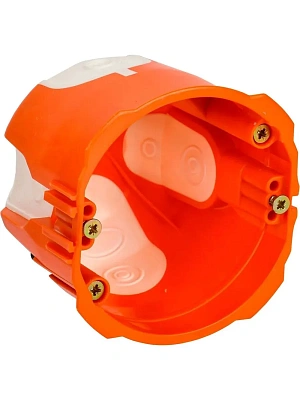

Герметичный двухкомпонентный подрозетник 73х65 мм предназначен для установки в пустотелые, гипсокартонные и деревянные стены. Основными преимуществами являются гибкие и эластичные вводы, которые более удобны при монтаже, чем классические пластиковые заглушки и предотвращают нежелательные воздушные потоки внутри строительных конструкций, увеличенная глубина коробки 65 мм, достаточная для подключения современных электроприборов, а также подрозетники можно надежно и просто соединить в блоки без аксессуаров, благодаря замкам в боковых стенках.

Технические характеристики
Тип монтажа Полая стена
Диаметр, мм 73
Длина, мм -
Ширина, мм 73
Глубина, мм 65
Форма Круглый (-ая)
Количество вводов 4
Кол-во мест 1
Степень защиты - IP IP30
Для электрич арматуры в количестве -
Модель или исполнение Прочее
Свободный от галогенов Нет
Монтажное коммутационное оборудование Винт или распорка
Температура эксплуатации, °C -15...60
Цвет Оранжевый
Крепление крышки Не применимо
Крышка Нет
Материал Пластик
Конструктивное исполнение Контактное гнездо
Оснащение или установленное оборудование Нет

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Используются как часть системы электрической канализации, состоящей из жестких и гофрированных труб. Коробки с повышенной степенью защиты могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях. Подходят для прямого монтажа. Материал изготовления: основание - полистирол, крышка - полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Цвет: серый. Степень защиты: IP44. Количество вводов: 4 - D=20мм. Размер: 70х70х40мм.


Технические характеристики
Тип монтажа Настенно-потолочное крепление
Длина, мм 70
Ширина, мм 70
Глубина, мм 40
Степень защиты - IP IP44
Рабочая температура, °C -25...60
Форма крышки Глухая крышка
Цвет Серый
Материал Пластик
Форма Квадратный (-ая)
Крышка Непрозрачная
Количество вводов 4
Диаметр, мм -
Макс поперечное сечение проводника, мм² -
Свободный от галогенов Да
Для трубы диаметром Прочее
Оснащение или установленное оборудование Прочее

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 1,5...4
Цвет Белый
Номин раб напряжение, В 400
Тип электрич соединения 2 Винтовое соединение
Тип изделия/компонента Зажим ЗВИ
Высота, мм 13
Материал корпуса Полиэтилен
Количество зажимных клемм на 1 полюс 2
Сечение одножильного жёсткого провода, мм² 1,5...4
Номин напряжение изоляции Ui, В 450
Длина, мм 113
Материал зажима Латунь
Прозрачный Да
Момент затяжки Нм при сечении проводника, мм² 0,8
Макс рабочее напряжение Ue, В 400
Ширина или размер ячейки, мм 16.0
Климатическое исполнение УХЛ3.1
Ширина, мм 16
Тип электрич соединения 1 Винтовое соединение
Место соединения Сбоку (поперечное)
Степень защиты - IP IP00
Рабочая температура, °C -25...85
Номин ток In, А 5
Распространяет горение Да
Допустимый длительный ток, А 3
Материал изоляции корпуса Полиэтилен

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.

Технические характеристики
Сечение жилы , мм² 2,5...4,5
Цвет Желтый
Распространяет горение Нет
Количество жил -
Ширина, мм 13.2
Номин раб напряжение, В 450
Климатическое исполнение УХЛ3.1
Группа механического исполнения М3
Степень защиты - IP IP20
Высота, мм 23.5
Рабочая температура, °C -10...45

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.

Технические характеристики
Сечение жилы , мм² 2,0...4,0
Цвет Оранжевый
Рабочая температура, °C -10...45
Степень защиты - IP IP20
Ширина, мм 11.0
Распространяет горение Нет
Группа механического исполнения М3
Количество жил -
Номин раб напряжение, В 450
Высота, мм 21.0
Климатическое исполнение УХЛ3.1

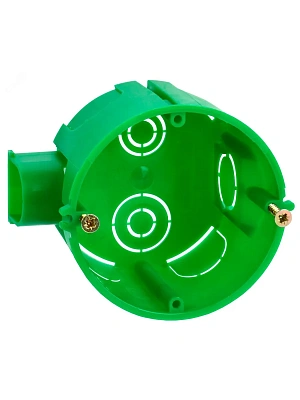

Подрозетник с одним стыковочным узлом используется для установки в сплошные стены, например, из кирпича, бетона. Электроустановочные изделия креплениями 60 мм. фиксируются в коробке на винтах, которые идут в комплекте. Подрозетник имеет 8 пластиковых заглушек от 10 до 20 мм. для ввода кабеля или гофротрубы. Конструкция стыковочных узлов коробок позволяет соединять их между собой без аксессуаров с расстоянием между центрами 71 мм. Материал изготовления - полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Количество вводов: 4. Степень защиты: IP20. Цвет: зеленый. Размер: 68х45 мм.

Технические характеристики
Тип монтажа Скрытого монтажа (в штукатурку)
Диаметр, мм 68
Длина, мм -
Ширина, мм 68
Глубина, мм 45
Форма Круглый (-ая)
Количество вводов 8
Цвет Зеленый
Для электрич арматуры в количестве -
Крепление крышки Не применимо
Крышка Нет
Оснащение или установленное оборудование Нет
Монтажное коммутационное оборудование Винт или распорка
Кол-во мест 1
Модель или исполнение Прочее
Температура эксплуатации, °C -25...60
Свободный от галогенов Да
Материал Пластик
Конструктивное исполнение Контактное гнездо
Степень защиты - IP IP30

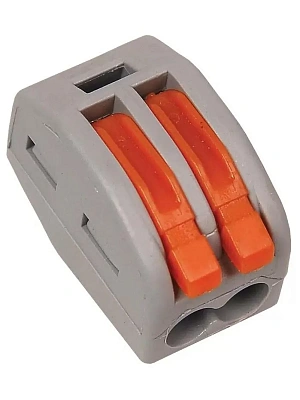

Строительно-монтажная клемма серии 222 предназначена для соединения одножильных и многожильных медных проводников без использования инструмента в электрических сетях переменного и постоянного тока с возможностью многоразового использования.

Технические характеристики
Количество подключаемых проводников 2
Место соединения Сбоку (поперечное)
Номин поперечное сечение, мм² 4,0
Сечение многожильного провода без наконечника, мм² 0,08...4
Сечение одножильного жёсткого провода, мм² 0,08...2,5
Цвет Серый
Номин ток, А 32
Номин напряжение, В 450
Тип электрич соединения Фиксатор/защелка
Номин напряжение изоляции Ui, В 660
Степень защиты - IP IP20
Группа механического исполнения М3
С рычагом Да
Рабочая температура, °C -25...85
Ширина, мм 21.0
Номинальная способность к присоединению, мм² 0,08...4
Подходит для гибкого кабеля Да
Высота, мм 14.5
Тип электрич соединения 2 Фиксатор/защелка
Подходит для жёсткого кабеля Да
Длина, мм 12.7
Номин раб напряжение переменного тока Ue, В 400
Поперечное сечение проводника-многожильный с концевой заделкой, мм² 0,08...2,5
Подходит для многожильных кабелей Да
Сечение многожильного гибкого провода, мм² 0,08...4
Климатическое исполнение УХЛ3
Номин раб напряжение постоянного тока Ue, В 220
Прозрачный Нет
Относительная влажность воздуха ≤ 90%
Ремонтопригодность Нет

Установочные и распределительные коробки данной серии предназначены для монтажа в сплошные кирпичные или бетонные стены различных электроустановочных изделий: розеток, выключателей, диммеров. Используя крышку, изделия можно применять в качестве распаячной (разветвительной) коробки для развода кабеля и проводов. Крепление в стене осуществляется при помощи гипсовой или цементной шпатлевки. Материал: основание – полипропилен, крышка – полистирол. Материал коробок является безгалогенным («HF» — halogen-free). Цвет: основание - красный, крышка - белый. Степень защиты: IP20. Размер: 92х92х45мм.

Технические характеристики
Тип монтажа Скрытого монтажа (в штукатурку)
Диаметр, мм 92
Длина, мм -
Ширина, мм 92
Глубина, мм 45
Форма Квадратный (-ая)
Количество вводов 2
Материал Пластик
Крышка Непрозрачная
Для электрич арматуры в количестве -
Монтажное коммутационное оборудование Винт или распорка
Номер цвета RAL 7035
Модель или исполнение Прочее
Степень защиты - IP IP20
Конструктивное исполнение Контактное гнездо
Температура эксплуатации, °C -25...60
Крепление крышки Винтовое крепление
Цвет Серый
Оснащение или установленное оборудование Нет
Свободный от галогенов Да

Установочные и распределительные коробки данной серии предназначены для монтажа в полые стены или перегородки, для установки различных электроустановочных изделий: розеток, выключателей, диммеров. Используя крышку, изделия можно применять в качестве распаячной (разветвительной) коробки для развода кабеля и проводов. Крепление в стене осуществляется при помощи зажимов. Материал изготовления: основание – полипропилен, крышка – полистирол Материал коробок является безгалогенным («HF» — halogen-free). Цвет: основание - красный, крышка - белый. Степень защиты: IP20. Размер: 92х92х45мм.

Технические характеристики
Тип монтажа Полая стена
Диаметр, мм -
Длина, мм 92
Ширина, мм 92
Глубина, мм 45
Форма Квадратный (-ая)
Количество вводов 2
Для электрич арматуры в количестве -
Температура эксплуатации, °C -25...60
Монтажное коммутационное оборудование Винт или распорка
Крепление крышки Винтовое крепление
Конструктивное исполнение Контактное гнездо
Свободный от галогенов Да
Модель или исполнение Прочее
Крышка Непрозрачная
Степень защиты - IP IP20
Материал Пластик
Номер цвета RAL 2010
Цвет Оранжевый
Оснащение или установленное оборудование Нет

Установочные коробки (подрозетники) предназначены для установки в сплошные кирпичные, бетонные, гипсокартонные и другие полые стены. Коробки позволяют осуществлять монтаж электрических розеток, выключателей, диммеров и других электроустановочных изделий на винтах или металлических захватах. Подрозетники подразделяются на два типа по установке: для кирпичных (бетонных) стен и для гипсокартонных (полых) стен.
Область применения:
встраивание в стены выключателей, переключателей, штепсельных розеток, устройств защитного отключения и т.п. на номинальное напряжение не более 400 В;
прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций.
