Клеммник ЗВИ-20 4-10мм.кв. (упак.2шт)

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.

Технические характеристики
Сечение жилы , мм²    2,5...4,5
Цвет    Желтый
Распространяет горение    Нет
Количество жил    -
Ширина, мм    13.2
Номин раб напряжение, В    450
Климатическое исполнение    УХЛ3.1
Группа механического исполнения    М3
Степень защиты - IP    IP20
Высота, мм    23.5
Рабочая температура, °C    -10...45

Подрозетник с одним стыковочным узлом используется для установки в сплошные стены, например, из кирпича, бетона. Электроустановочные изделия креплениями 60 мм. фиксируются в коробке на винтах, которые идут в комплекте. Подрозетник имеет 8 пластиковых заглушек от 10 до 20 мм. для ввода кабеля или гофротрубы. Конструкция стыковочных узлов коробок позволяет соединять их между собой без аксессуаров с расстоянием между центрами 71 мм. Материал изготовления - полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Количество вводов: 4. Степень защиты: IP20. Цвет: зеленый. Размер: 68х45 мм.

Технические характеристики
Тип монтажа    Скрытого монтажа (в штукатурку)
Диаметр, мм    68
Длина, мм    -
Ширина, мм    68
Глубина, мм    45
Форма    Круглый (-ая)
Количество вводов    8
Цвет    Зеленый
Для электрич арматуры в количестве    -
Крепление крышки    Не применимо
Крышка    Нет
Оснащение или установленное оборудование    Нет
Монтажное коммутационное оборудование    Винт или распорка
Кол-во мест    1
Модель или исполнение    Прочее
Температура эксплуатации, °C    -25...60
Свободный от галогенов    Да
Материал    Пластик
Конструктивное исполнение    Контактное гнездо
Степень защиты - IP    IP30

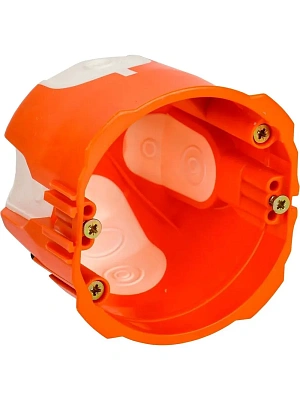

Герметичный двухкомпонентный подрозетник 73х65 мм предназначен для установки в пустотелые, гипсокартонные и деревянные стены. Основными преимуществами являются гибкие и эластичные вводы, которые более удобны при монтаже, чем классические пластиковые заглушки и предотвращают нежелательные воздушные потоки внутри строительных конструкций, увеличенная глубина коробки 65 мм, достаточная для подключения современных электроприборов, а также подрозетники можно надежно и просто соединить в блоки без аксессуаров, благодаря замкам в боковых стенках.

Технические характеристики
Тип монтажа    Полая стена
Диаметр, мм    73
Длина, мм    -
Ширина, мм    73
Глубина, мм    65
Форма    Круглый (-ая)
Количество вводов    4
Кол-во мест    1
Степень защиты - IP    IP30
Для электрич арматуры в количестве    -
Модель или исполнение    Прочее
Свободный от галогенов    Нет
Монтажное коммутационное оборудование    Винт или распорка
Температура эксплуатации, °C    -15...60
Цвет    Оранжевый
Крепление крышки    Не применимо
Крышка    Нет
Материал    Пластик
Конструктивное исполнение    Контактное гнездо
Оснащение или установленное оборудование    Нет

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Используются как часть системы электрической канализации, состоящей из жестких и гофрированных труб. Коробки производятся из материалов, которые не содержат галогенов. Коробки обладают повышенной степенью защиты IP67 и устойчивостью к ультрафиолетовому (УФ) излучению и могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях. Подходят для прямого монтажа. Материал изготовления: полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Цвет: серый. Степень защиты: IP67. Количество вводов: 8. Размер: 100х100х50мм.

Технические характеристики
Тип монтажа    Настенно-потолочное крепление
Длина, мм    100
Ширина, мм    100
Глубина, мм    50
Степень защиты - IP    IP67
Рабочая температура, °C    -25...60
Форма крышки    Прочее
Цвет    Серый
Материал    Пластик
Форма    Квадратный (-ая)
Крышка    Непрозрачная
Крепление крышки    На защелках
Количество вводов    8
Оснащение или установленное оборудование    Нет
Диаметр, мм    -
Ввод с тыльной стороны    Да
Возможность состыковки друг с другом    Нет
Свободный от галогенов    Да

Клемма строительно-монтажная серии 221 предназначена для соединения одножильных и многожильных медных проводников без использования инструмента в электрических сетях переменного и постоянного тока. Клемма допускает многократное присоединение и отсоединение проводников. Количество подключаемых проводников - 3.

Технические характеристики
Количество подключаемых проводников    3
Место соединения    Сбоку (поперечное)
Номин поперечное сечение, мм²    6
Сечение многожильного провода без наконечника, мм²    0,5...6
Сечение одножильного жёсткого провода, мм²    0,5...6
Цвет    Прозрачный (светопроницаемый)
Номин ток, А    41
Номин напряжение, В    450
Тип электрич соединения    Фиксатор/защелка
Подходит для гибкого кабеля    Да
Сечение многожильного гибкого провода, мм²    0,5...6
С рычагом    Да
Высота, мм    11.6
Относительная влажность воздуха    ≤ 90%
Подходит для многожильных кабелей    Да
Номин раб напряжение переменного тока Ue, В    450
Ширина, мм    22.2
Подходит для жёсткого кабеля    Да
Степень защиты - IP    IP20
Рабочая температура, °C    -25...85
Поперечное сечение проводника-многожильный с концевой заделкой, мм²    0,5...7
Прозрачный    Нет
Длина, мм    22.5
Номин раб напряжение постоянного тока Ue, В    220
Тип электрич соединения 2    Фиксатор/защелка
Ремонтопригодность    Нет
Номинальная способность к присоединению, мм²    0,5...6

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов    12
Тип монтажа    Непосредственная установка
Сечение многожильного гибкого провода, мм²    6...16
Цвет    Белый
Номин раб напряжение, В    400
Тип электрич соединения 2    Винтовое соединение
Тип изделия/компонента    Зажим ЗВИ
Рабочая температура, °C    -25...85
Распространяет горение    Да
Номин ток In, А    30
Материал корпуса    Полиэтилен
Номин напряжение изоляции Ui, В    450
Тип электрич соединения 1    Винтовое соединение
Степень защиты - IP    IP00
Климатическое исполнение    УХЛ3.1
Место соединения    Сбоку (поперечное)
Момент затяжки Нм при сечении проводника, мм²    2,0
Материал изоляции корпуса    Полиэтилен
Количество зажимных клемм на 1 полюс    2
Макс рабочее напряжение Ue, В    400
Допустимый длительный ток, А    30
Кол-во в комплекте, шт    2
Материал зажима    Латунь
Длина, мм    165
Сечение одножильного жёсткого провода, мм²    6...16
Ширина, мм    26
Ширина или размер ячейки, мм    33.0
Высота, мм    19
Прозрачный    Да

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.

Технические характеристики
Сечение жилы , мм²    2,0...4,0
Цвет    Оранжевый
Рабочая температура, °C    -10...45
Степень защиты - IP    IP20
Ширина, мм    11.0
Распространяет горение    Нет
Группа механического исполнения    М3
Количество жил    -
Номин раб напряжение, В    450
Высота, мм    21.0
Климатическое исполнение    УХЛ3.1

Соединительный изолирующий зажим предназаначен для соединения, фиксации и изоляции медных проводов.
Способ монтажа    На кабель
Материал изделия    ПВХ
Диапазон сечений    6-20
Сечение жилы, мм2    7-20
Гарантийный срок, мес    36
Срок службы, лет    10

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Используются как часть системы электрической канализации, состоящей из жестких и гофрированных труб. Коробки с повышенной степенью защиты могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях. Подходят для прямого монтажа. Материал изготовления: основание - полистирол, крышка - полипропилен. Материал коробок является безгалогенным («HF» — halogen-free). Цвет: серый. Степень защиты: IP44. Количество вводов: 4 - D=20мм. Размер: 70х70х40мм.


Технические характеристики
Тип монтажа    Настенно-потолочное крепление
Длина, мм    70
Ширина, мм    70
Глубина, мм    40
Степень защиты - IP    IP44
Рабочая температура, °C    -25...60
Форма крышки    Глухая крышка
Цвет    Серый
Материал    Пластик
Форма    Квадратный (-ая)
Крышка    Непрозрачная
Количество вводов    4
Диаметр, мм    -
Макс поперечное сечение проводника, мм²    -
Свободный от галогенов    Да
Для трубы диаметром    Прочее
Оснащение или установленное оборудование    Прочее

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов    12
Тип монтажа    Непосредственная установка
Сечение многожильного гибкого провода, мм²    1,5...4
Цвет    Белый
Номин раб напряжение, В    400
Тип электрич соединения 2    Винтовое соединение
Тип изделия/компонента    Зажим ЗВИ
Высота, мм    13
Материал корпуса    Полиэтилен
Количество зажимных клемм на 1 полюс    2
Сечение одножильного жёсткого провода, мм²    1,5...4
Номин напряжение изоляции Ui, В    450
Длина, мм    113
Материал зажима    Латунь
Прозрачный    Да
Момент затяжки Нм при сечении проводника, мм²    0,8
Макс рабочее напряжение Ue, В    400
Ширина или размер ячейки, мм    16.0
Климатическое исполнение    УХЛ3.1
Ширина, мм    16
Тип электрич соединения 1    Винтовое соединение
Место соединения    Сбоку (поперечное)
Степень защиты - IP    IP00
Рабочая температура, °C    -25...85
Номин ток In, А    5
Распространяет горение    Да
Допустимый длительный ток, А    3
Материал изоляции корпуса    Полиэтилен

Зажим предназначен для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Технические характеристики
Количество полюсов    12
Тип монтажа    Непосредственная установка
Сечение многожильного гибкого провода, мм²    2,5...6
Цвет    Белый
Номин раб напряжение, В    400
Тип электрич соединения 2    Винтовое соединение
Тип изделия/компонента    Зажим ЗВИ
Момент затяжки Нм при сечении проводника, мм²    0,8
Допустимый длительный ток, А    10
Ширина, мм    21
Тип электрич соединения 1    Винтовое соединение
Макс рабочее напряжение Ue, В    400
Прозрачный    Да
Ширина или размер ячейки, мм    21.0
Степень защиты - IP    IP00
Климатическое исполнение    УХЛ3.1
Сечение одножильного жёсткого провода, мм²    2,5...6
Количество зажимных клемм на 1 полюс    2
Номин ток In, А    10
Распространяет горение    Да
Кол-во в комплекте, шт    2
Номин напряжение изоляции Ui, В    450
Материал корпуса    Полиэтилен
Место соединения    Сбоку (поперечное)
Высота, мм    16
Рабочая температура, °C    -25...85
Длина, мм    128
Материал изоляции корпуса    Полиэтилен
Материал зажима    Латунь

Строительно-монтажная клемма серии 222 предназначена для соединения одножильных и многожильных медных проводников без использования инструмента в электрических сетях переменного и постоянного тока с возможностью многоразового использования.

Технические характеристики
Количество подключаемых проводников    3
Место соединения    Сбоку (поперечное)
Номин поперечное сечение, мм²    4,0
Сечение многожильного провода без наконечника, мм²    0,08...4
Сечение одножильного жёсткого провода, мм²    0,08...2,5
Цвет    Серый
Номин ток, А    32
Номин напряжение, В    450
Тип электрич соединения    Фиксатор/защелка
Группа механического исполнения    М3
Подходит для жёсткого кабеля    Да
Климатическое исполнение    УХЛ3
Длина, мм    17.4
Номин напряжение изоляции Ui, В    660
Подходит для многожильных кабелей    Да
Тип электрич соединения 2    Фиксатор/защелка
Высота, мм    14.5
Сечение многожильного гибкого провода, мм²    0,08...4
Ширина, мм    21.0
Относительная влажность воздуха    ≤ 90%
Рабочая температура, °C    -25...85
Подходит для гибкого кабеля    Да
Номин раб напряжение переменного тока Ue, В    400
Прозрачный    Нет
Поперечное сечение проводника-многожильный с концевой заделкой, мм²    0,08...2,5
Номинальная способность к присоединению, мм²    0,08...4
Ремонтопригодность    Нет
С рычагом    Да
Номин раб напряжение постоянного тока Ue, В    220
Степень защиты - IP    IP20
