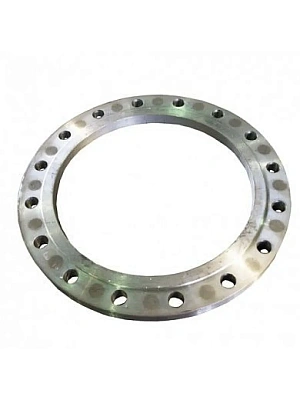

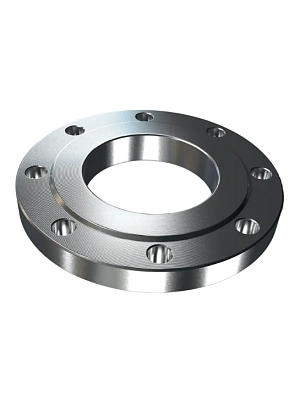

Фланец плоский, воротниковый

Диаметр болтов или шпилек, мм - М 30
Количество отверстий - 20 шт.
Длина болта, мм - 150
Длина шпилек, мм - 220
Толщина фланца, мм - 44
Толщина прокладки, мм - 4

Диаметр болтов или шпилек, мм - М 30
Количество отверстий - 20 шт.
Длина болта, мм - 150
Длина шпилек, мм - 220
Толщина фланца, мм - 44
Толщина прокладки, мм - 4

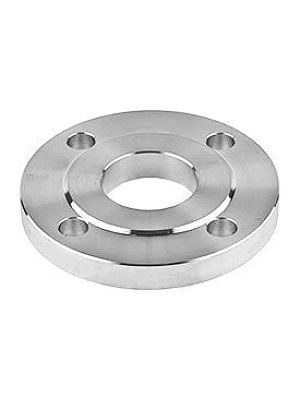

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

Межцентровое расстояние 525
Рабочая среда вода, пар
Номинальный диаметр DN 400
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 525
Диаметр выступа, мм 482
Высота выступа, мм 4
Высота воротника, мм. 43
Диаметр воротника, мм. 432
Диаметр основания воротника, мм. 450
Соответствие ГОСТ ГОСТ 33259-2015
Диаметр отверстий, мм 30
Внешний диаметр, мм 580
Количество отверстий, шт. 16
Внутренний диаметр, мм 398

Фланец воротниковый - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Диаметр номинальный DN - 400 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 01 - плоский под приварку
Давление номинальное PN - 16 бар
Условия производства - ГОСТ 33259-2015
Материал корпуса - сталь
Вес - 31 кг
Страна производитель - Россия

Размеры плоского фланца Промдеталь Ду400 Py16
Диаметр фланца D - 580 мм
Межцентровое расстояние крепёжных отверстий D1 - 525 мм
Диаметр соединительного выступа D2 - 482 мм
Внутренний диаметр фланца dв - 426 мм
Высота соединительного выступа h - 4 мм
Толщина фланца b - 34 мм
Строительная длина - 38 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d - 16 x 30 мм

Диаметр болтов или шпилек, мм - М 24
Количество отверстий - 20 шт.
Длина болта, мм - 110
Длина шпилек, мм - 160
Толщина фланца, мм - 28
Толщина прокладки, мм - 4

Диаметр номинальный DN - 300 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 01 - плоский под приварку
Давление номинальное PN - 16 бар
Условия производства - ГОСТ 33259-2015
Материал корпуса - сталь
Вес - 19.11 кг
Страна производитель - Россия

Диаметр фланца D - 460 мм
Межцентровое расстояние крепёжных отверстий D1 - 410 мм
Диаметр соединительного выступа D2 - 370 мм
Внутренний диаметр фланца dв - 325 мм
Высота соединительного выступа h - 4 мм
Толщина фланца b - 28 мм
Строительная длина - 32 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d - 12 x 26 мм

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

Кол-во отверстий 16
Диаметр отверстий 26

Фланец воротниковый - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Диаметр болтов или шпилек, мм - М 27
Количество отверстий - 16 шт.
Длина болта, мм - 120
Длина шпилек, мм - 180
Толщина фланца, мм - 34
Толщина прокладки, мм - 4

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Межцентровое расстояние 410
Рабочая среда вода, пар
Номинальный диаметр DN 300
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 410
Диаметр выступа, мм 370
Высота выступа, мм 4
Высота воротника, мм. 42
Диаметр воротника, мм. 330
Диаметр основания воротника, мм. 346
Диаметр отверстий, мм 26
Внешний диаметр, мм 460
Толщина, мм 24
Количество отверстий, шт. 12
Внутренний диаметр, мм 303

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

Диаметр болтов или шпилек, мм - М 24
Количество отверстий - 20 шт.
Длина болта, мм - 110
Длина шпилек, мм - 160
Толщина фланца, мм - 28
Толщина прокладки, мм - 4

Диаметр болтов или шпилек, мм - М 24
Количество отверстий - 16 шт.
Длина болта, мм - 110
Длина шпилек, мм - 160
Толщина фланца, мм - 30
Толщина прокладки, мм - 4

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Материал сталь
Условие производства ГОСТ 33259-2015
Тип воротниковый
Давление условное 16 бар
Страна происхождения Россия
Диаметр условный 250
Внутренний диаметр 254 мм
Наружный диаметр 405 мм
Диаметр крепежных отверстий 26 мм
Количество крепежных отверстий 12 шт
Номинальный диаметр и длина шпилек M24x120
Номинальный диаметр и длина болтов M24x90
Толщина фланца 23 мм
Диаметр присоединительной поверхности 320 мм
Высота присоединительной поверхности 3 мм
Расстояние между центрами крепежных отверстий 355 мм

Межцентровое расстояние 515
Рабочая среда вода, пар
Номинальный диаметр DN 400
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 515
Диаметр выступа, мм 482
Высота выступа, мм 4
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 26
Внешний диаметр, мм 565
Толщина, мм 26
Количество отверстий, шт. 16
Внутренний диаметр, мм 426

Межцентровое расстояние 320
Рабочая среда вода, пар
Номинальный диаметр DN 200
Номинальное давление PN,МПа 4.0
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 320
Диаметр выступа, мм 268
Высота выступа, мм 3
Высота воротника, мм. 37
Диаметр воротника, мм. 222
Диаметр основания воротника, мм. 268
Соответствие ГОСТ ГОСТ 33259-2015
Диаметр отверстий, мм 30
Внешний диаметр, мм 375
Толщина, мм 35
Количество отверстий, шт. 12
Внутренний диаметр, мм 200

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

Межцентровое расстояние 515
Рабочая среда вода, пар
Номинальный диаметр DN 400
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 515
Диаметр выступа, мм 482
Высота выступа, мм 4
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 26
Внешний диаметр, мм 565
Толщина, мм 26
Количество отверстий, шт. 16
Внутренний диаметр, мм 426

Межцентровое расстояние 410
Рабочая среда вода, пар
Номинальный диаметр DN 300
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 410
Диаметр выступа, мм 370
Высота выступа, мм 4
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 26
Внешний диаметр, мм 460
Толщина, мм 28
Количество отверстий, шт. 12
Внутренний диаметр, мм 325

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Диаметр болтов или шпилек, мм - М 20
Количество отверстий - 16 шт.
Длина болта, мм - 90
Длина шпилек, мм - 140
Толщина фланца, мм - 24
Толщина прокладки, мм - 4

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Межцентровое расстояние 430
Рабочая среда вода, пар
Номинальный диаметр DN 300
Номинальное давление PN,МПа 2.5
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 430
Диаметр выступа, мм 390
Высота выступа, мм 4
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 30
Внешний диаметр, мм 485
Толщина, мм 36
Количество отверстий, шт. 16
Внутренний диаметр, мм 325

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Межцентровое расстояние 400
Рабочая среда вода, пар
Номинальный диаметр DN 300
Номинальное давление PN,МПа 1
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 400
Диаметр выступа, мм 370
Высота выступа, мм 4
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 22
Внешний диаметр, мм 440
Толщина, мм 24
Количество отверстий, шт. 12
Внутренний диаметр, мм 325

Межцентровое расстояние 355
Рабочая среда вода, пар
Номинальный диаметр DN 250
Номинальное давление PN,МПа 1.6
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 355
Диаметр выступа, мм 320
Высота выступа, мм 3
Соответствие ГОСТ ГОСТ 12820-80
Диаметр отверстий, мм 26
Внешний диаметр, мм 405
Толщина, мм 28
Количество отверстий, шт. 12
Внутренний диаметр, мм 273

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Параметры фланца Промдеталь Ду200 Py16
Диаметр номинальный DN - 200 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 01 - плоский под приварку
Давление номинальное PN - 16 бар
Условия производства - ГОСТ 33259-2015
Материал корпуса - сталь
Вес - 7.93 кг
Страна производитель - Россия

Диаметр фланца D - 335 мм
Межцентровое расстояние крепёжных отверстий D1 - 295 мм
Диаметр соединительного выступа D2 - 268 мм
Внутренний диаметр фланца dв - 222 мм
Высота соединительного выступа h - 3 мм
Толщина фланца b - 27 мм
Строительная длина - 30 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d - 12 x 22 мм

Фланцы стальные являются основным элементом трубопроводной системы. Они предназначены для плотного и надежного соединения элементов трубопроводов, труб, запорной арматуры и др.

Материал сталь
Условие производства ГОСТ 12820-80
Тип плоский
Давление условное 25 МПа
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Диаметр условный 250
Внутренний диаметр 273 мм
Диаметр крепежных отверстий 30 мм
Количество крепежных отверстий 12 шт
Номинальный диаметр и длина шпилек M27x130
Номинальный диаметр и длина болтов M27x100
Диаметр присоединительной поверхности 335 мм
Высота присоединительной поверхности 3 мм
Температура рабочей среды от -30 до +300 oC
Комплект поставки Фланец
Область применения: Соединение стальных труб с трубопроводной арматурой и машинами

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.
