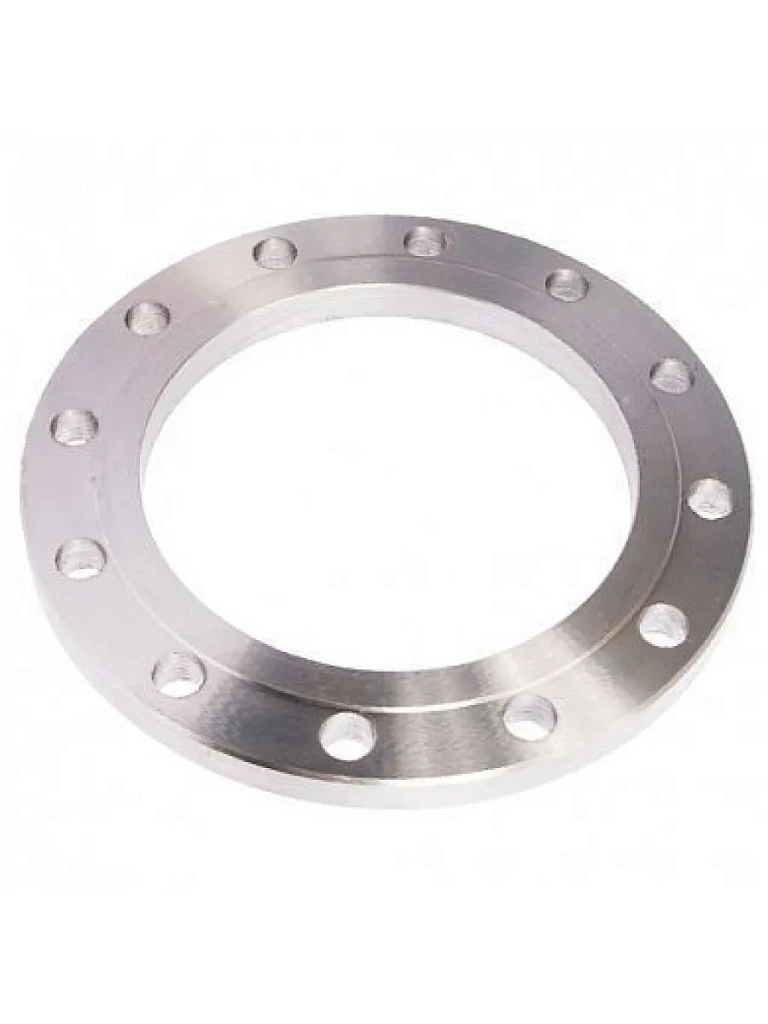

Фланец 300х10 ГОСТ 33259-2015 (Россия)

Фланцы резьбовые DIN 2566 PN10 применяются в системах стальных трубопроводов для подключения запорной и регулирующей арматуры в местах, где это необходимо.

Стандарт DIN 2566 устанавливает требования к резьбовым фланцам с втулкой, с обозначением по рабочему давлению 10 кгс/см2 (PN 10) и 16 кгс/см2 (PN 16), и номинальными размерами от DN 6 до DN 150, предназначенные для трубопровода.

Диаметр номинальный DN - 300 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 01 - плоский под приварку
Давление номинальное PN - 16 бар
Условия производства - ГОСТ 33259-2015
Материал корпуса - сталь
Вес - 19.11 кг
Страна производитель - Россия

Диаметр фланца D - 460 мм
Межцентровое расстояние крепёжных отверстий D1 - 410 мм
Диаметр соединительного выступа D2 - 370 мм
Внутренний диаметр фланца dв - 325 мм
Высота соединительного выступа h - 4 мм
Толщина фланца b - 28 мм
Строительная длина - 32 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d - 12 x 26 мм

Временное сопротивление, МПа 442
Предел текучести, МПа 288
Относительное удлинение, % 30
Относительное сужение, % -
Ударная вязкость, KCU, Дж/см², при -60°С - 64
Твердость по Бринеллю, НВ -

Фланец - элемент трубопровода, предназначенный для монтажа отдельных его частей и для присоединения оборудования к трубопроводу.
Области применения: Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.
