Оборудование для прогрева бетона

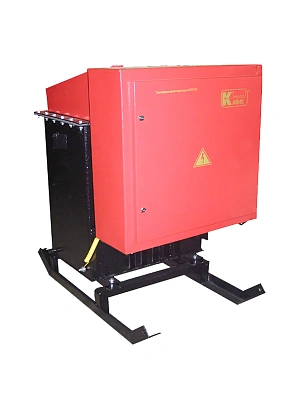

Комплектные трансформаторные подстанции для термообработки бетона и грунта мощностью 80 кВА наружной установки, предназначены для электропрогрева (термообработки) бетона и грунта. Подстанция предназначена для ручного регулирования температуры электропрогрева бетона или грунта.
Изделие предназначено для подключения только к промышленным сетям. Подключение к сетям бытовых помещений не допускается.
Класс нагревостойкости изоляции – В.
Охлаждение – масленное.
Режим работы трансформатора – продолжительный

Номинальная мощность силового трансформатора, кВА 80
Номинальное напряжение на стороне ВН, В 3х380
Частота питающей сети, Гц 50
Ступени напряжения на холостом ходу на стороне НН, В 55, 65,75,85,95
Ток на стороне НН при напряжении 55-65-75 В, А 580
Ток на стороне НН при напряжении 85 В, А 530
Ток на стороне НН при напряжении 95 В, А 487
Номинальный ток ВН, А 121,7
Класс изоляции В
Габаритные размеры, мм 1150х820х1300
Масса масла (не более), кг 137
Масса (не более), кг 705
* Гарантия 18 месяцев
Производитель: Кавик

Характеристики
Питающая сеть 380 В; 50 Гц; 3 фазы
Мощность нагрузки, кВт 80
Класс изоляции обмоток H
Степень защиты корпуса IP23
Габаритные размеры, мм 690х690х1250
Масса, кг 360
Воздушное охлаждение естественное
Климатическое исполнение УХЛ2
Режим работы непрерывный
Материал обмоток трансформатора алюминий
Число ступеней выходного линейного напряжения, 4
Выходное линейное напряжение, В 35; 45; 60; 80
Ток нагрузки на любой ступени, А 578

Дополнительные преимущества трансформаторов сухого типа для прогрева бетона от предприятия «ЭТА»:
высокие сроки эксплуатации;
возможность работы с перегрузкой до 140%;
наличие контрольных приборов нагрузочного тока;
удобная настройка и регулировка режимов работы;
высокая мобильность станций;

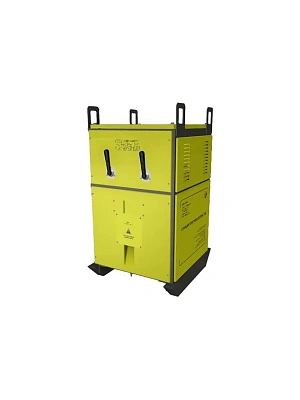

Описание
Новая линейка станций обогрева бетона оптимизированной конструкции.
Станции сочетают в себе проверенную временем силовую часть и упрощённое конструктивное исполнение. На станциях этой линейки нет измерительных приборов и вентилятора.
Корпус более компактный и прочный. Сохранены основные конструктивные достоинства наших станций – надёжные, защищённые нишей выходные шины, удобный ввод питающего кабеля, возможность оперативного переключения выходных напряжений рубильниками, увеличенные рымы.
Надёжность силовой части повышена за счёт замены изолированных проводов шинами. Отсутствие вентилятора компенсируется увеличенным внутренним объёмом, наличием жалюзи, а также повышенным до H классом нагревостойкости изоляции.

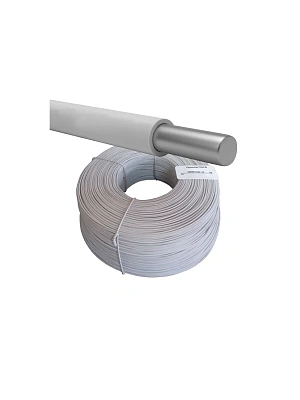

Прогревочный провод ПНСВ 1,2 мм специфичен и не применяется для подключения потребителей к электросети. Представляет собой стальной нагревательный провод, помещенный в виниловую изоляцию. Используется в качестве электронагревателя. Наиболее востребован в прогреве монолитного бетона и железобетона при проведении строительных и монтажных работ в зимнее время. Используется в монтаже объектов нефтяной, газовой промышленности, а также устройстве напольных нагревателей, обогреве водосточных и канализационных систем, прогреве почвы и пр.

Условия эксплуатации и технические характеристики провода ПНСВ 1.2 мм:
ПНСВ не реагирует на изменения температуры окружающей среды: от −30°до +50°С
Допустимая температура: до +80°С
При монтаже ПНСВ радиус изгиба проводов должен быть: не меньше 5 наружных диаметров. Минимальный радиус изгиба провода – 25 мм;

Удельная мощность тепловыделения ПНСВ:
конструкции армированные: 30-35 Вт/п.м.
конструкции неармированные: 35-40 Вт/п.м.
Напряжение питания: 60-70 В
Сопротивления жилы: 0,15 Ом/м.

Провод ПНСВ мм расходуется: 50-60 п.м./м3 бетона
Цикл термосного выдерживания конструкций: 1-3 суток
Провод ПНСВ можно прокладывать при температуре не ниже −25°С.
Радиус изгиба ПНСВ не менее 25 мм.
Провода прогревочные ПНСВ не должны пересекаться или прикасаться друг к другу.

Технические характеристики кабеля ПНСВ 1.2
К основным характеристикам продукции относят:
Температурные условия эксплуатации: от -60°до +50°С. Монтаж – при температуре не ниже -15°С. Максимальное температурное значение, которое способна выдержать изоляция: +80°С;
Водостойкость, устойчивость к химическим средам. Кабель может использоваться при заливке бетона, содержащего специальные добавки;
Режим работы греющего кабеля: длительный/повторно-кратковременный;

Страна-изготовитель Россия
Материал изоляции полиэтилен
Ном. значение электрического сопротивления постоянному току ТПЖ 0,12
Номинальный наружный диаметр провода 2,8 мм
Температура эксплуатации -60 - +50 С°
Сопротивление 0,15 Ом/м
Температура монтажа -25 – +50 C°
Расход 50-60 п.м. м3 бетона
Расчетная масса 1 км провода 10,5 кг
Цвет Белый

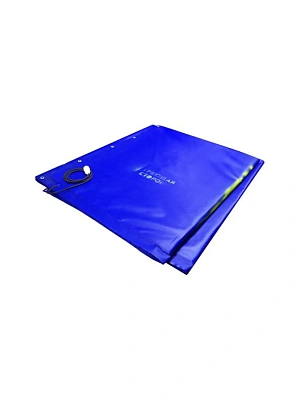

Назначение промышленных термоматов:
- Для прогрева бетона, грунта;
- Для ускорения твердения бетона;
- Для пропарки бетона и интенсификации производства;
- Для прогрева колонн;
- Для ускорения твердения тротуарной плитки;
- Для прогрева ёмкостей, пластиковых и металлических бочек, труб;
- Для отогрева промёрзших трубопроводов водоснабжения и систем канализации;
- Для обогрева технологических, стационарных и нестационарных помещений, вахтовых машин, контейнеров и флекситанков;
Промышленный термомат представляет собой гибкое полотно толщиной 7-12мм. (в зависимости от исполнения). Электропитание подается однофазное, от бытовой электросети 220В, 50Гц. Мощность тепловыделения составляет 220Вт/м2 или 400Вт/м2 (исходя из сферы использования). Температурный режим работы от 45 0С до 70 0С. Температура эксплуатации промышленных термоматов от -40 0С до +40 0С.
