Опалубка, Фиксаторы арматуры, Инструмент для опалубки, Фанера

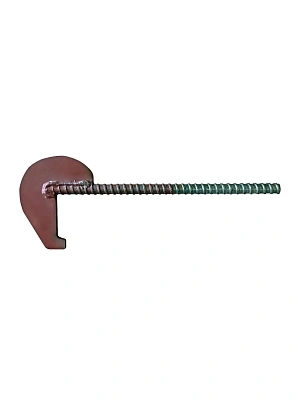

Анкер торцевой предназначен для сборки и соединения щитов опалубки между собой. Изготовлен из стали повышенной прочности. Обеспечивает максимальную прижимную силу на прямых углах. Конструкция проста в сборке: анкер вставляется в технологическое отверстие в щите, с противоположной стороны надевается шайба для обеспечения большей площади контакта, конец фиксируется гайкой.

Технические характеристики
Длина, мм 395
Габариты без упаковки, мм 394х140х170
Материал сталь

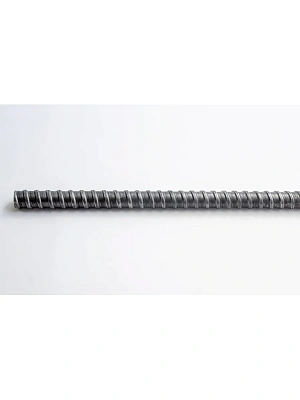

Винт стяжной для опалубки используется в комплекте с гайками, трубкой ПВХ, — для крепления опалубки. Имеет длину 3 метра. Поставляется в виде сплошного винта длиной 3 метра.
— диаметр по внешней фаске резьбы — 17 мм;
— диаметр по внутренней фаске резьбы — 15 мм;
— расстояние между нитками резьбы — 10 мм;

Диаметр, см 1,7
Давление 6

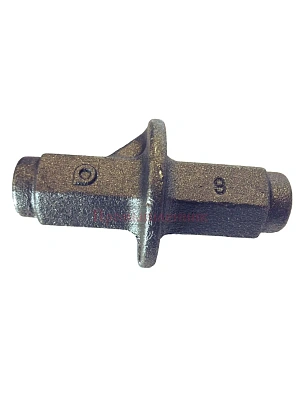

Ватерстоп является одним из важнейших элементов при опалубке любого вида, поскольку обеспечивает водонепроницаемость в местах стяжения опалубки. Он представляет собой гайку – универсальный крепёжный элемент опалубки. Используется ватерстоп в основном при строительстве водонапорных и гидротехнических сооружений.

Технические параметры:
Внутренний диаметр резьбы, мм 17
Габаритные размеры:
длина, мм 112
внешний диаметр, мм 61
шестигранная головка, мм 30
Допустимая нагрузка избыточного давления воды, атм. 6
Масса, кг 0,5
Метод изготовления литье
Покрытие оцинкованная
Гайки-ватерстопы незаменимы при монолитном строительстве. Они обеспечивают отсутствие течи даже при давлении воды в 6 атмосфер. Они легки и удобны в установке. Гайки данного типа могут быть использованы в качестве единичного водного барьера или в комплексе с другими гидроизоляционными средствами (такими как водонепроницаемый бетон).

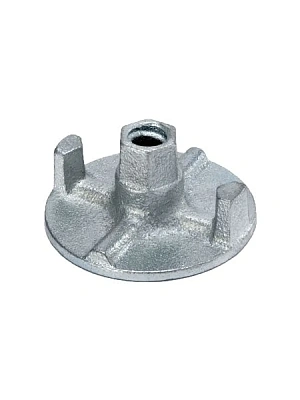

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

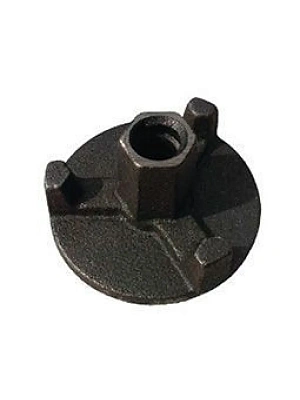

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двухрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

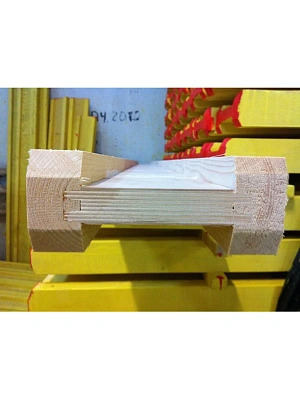

Двутавровая балка опалубки перекрытий используется в монолитном строительстве в качестве основы для бетонных конструкций.

Для изготовления балок мы используем прочную проклеенную водостойкую фанеру, которая выдерживает вес до 2 т на 2 метра, эта грузоподъемность подтверждена протоколами испытаний. Верхняя и нижняя части балки опалубки перекрытий изготовлены из цельного бруса хвойных пород и соединены шиповым замком. Дополнительный клеевой слой надежно удерживает все элементы, благодаря чему балка может выдерживать большие нагрузки, не прогибаясь и не расслаиваясь. Акриловое покрытие балки устойчиво к атмосферным воздействиям, поэтому наши балки опалубки можно использовать в любых погодных условиях.

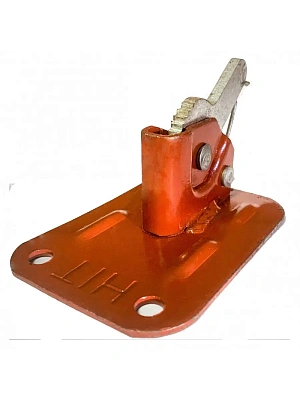

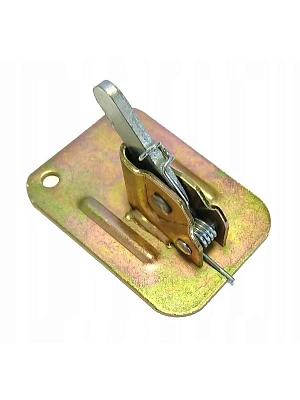

Пружинный зажим для опалубки HIT усиленный - используется в монолитном строительств с щитовой опалубкой и ламинированной фанерой при заливке фундаментов зданий, колонн, опор, стен и других элементов.

Технические характеристики
Тип зажим пружинный
Материал сталь
Толщина язычка 5 мм
Толщина платформы 2.5 мм
Размер платформы 100 х 71 мм
Диаметр арматуры 6-10 мм
Максимальная нагрузка 2,5 т
Вес нетто 0,28 кг
Артикул зх


Зажим для стеновой опалубки, опалубки колонн, опалубки перекрытий HIT усиленный используется для надежной фиксации элементов опалубки. Многоразового использования, удаляется после затвердевания бетонного раствора перед разбором опалубочной конструкции. Устанавливается на арматуру (катанка, проволока) диаметром от 6 до 10 мм и затягивается специальным ключом (необходимо приобрести отдельно). Используется как с щитовой опалубкой, так и с ламинированной фанерой при монтаже опалубки фундаментов, тоннельных шахт, стен, колонн и других элементов монолитного строительства. Конструкция зажима включает: язычок толщиной 5 мм с острыми зубцами из закаленного металла, обработанного оцинкованным составом; крепежный механизм в направляющем корпусе со сверхпрочной пружиной; платформу из стали толщиной 2.5 мм и размером 71х100 мм. Данная модель имеет усиление в виде ребра жесткости, позволяющего предотвратить деформацию площадки зажима, если он был установлен неплотно или под углом. Один зажим выдерживает нагрузку до 2500 кг.

Одевается он на проволоку (арматуру) диаметром от 6 до 10 мм и затягивается специальным ключом. Зажим используется как с щитовой опалубкой, так и без нее при монтаже фундаментов, тоннельных шахт, стен, колонн, и других элементов монолитного домостроения.
Максимальная нагрузка 2500 кг
Платформа 105х69 мм
Толщина платформы 3 мм
Толщина язычка 5 мм
Вес 310 гр

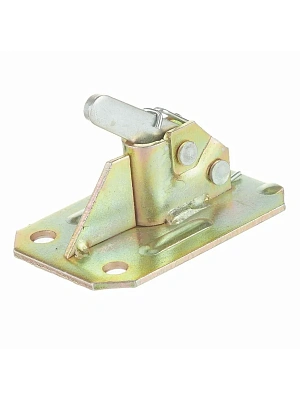

Пружинный зажим для опалубки POWER FASTEN усиленный - используется в монолитном строительств с щитовой опалубкой и ламинированной фанерой при заливке фундаментов зданий, колонн, опор, стен и других элементов.

Технические характеристики
Размер платформы 110 х 75 мм
Толщина платформы 3,75 мм
Толщина язычка 6,0 мм
Максимальная нагрузка 3000 кг
Вес, кг 0,42

Зажим для стеновой опалубки, опалубки колонн, опалубки перекрытий POWER FASTEN усиленный используется для надежной фиксации элементов опалубки. Многоразового использования, удаляется после затвердевания бетонного раствора перед разбором опалубочной конструкции. Устанавливается на арматуру (катанка, проволока) диаметром от 6 до 10 мм и затягивается специальным ключом (необходимо приобрести отдельно). Используется как с щитовой опалубкой, так и с ламинированной фанерой при монтаже опалубки фундаментов, тоннельных шахт, стен, колонн и других элементов монолитного строительства. Конструкция зажима включает: язычок толщиной 6 мм с острыми зубцами из закаленного металла, обработанного оцинкованным составом; крепежный механизм в направляющем корпусе со сверхпрочной пружиной; платформу из стали толщиной 3,75 мм и размером 75х110 мм. Данная модель имеет усиление в виде ребра жесткости, позволяющего предотвратить деформацию площадки зажима, если он был установлен неплотно или под углом. Один зажим выдерживает нагрузку до 3000 кг.

Особенностью конструкции является увеличенный регулируемый зазор между фиксирующими губками (по сравнению с обычными клиновыми зажимами).
Применяется в тех случаях, когда нельзя использовать клиновой замок по причине увеличенного зазора между щитами. Представляет собой штампованную конструкцию из стали с антикоррозионным покрытием, предназначен для многократного использования с различными типами опалубки. В обиходе получил название "крокодил". Стягивание губок происходит за счет клинового механизма, обеспечивающего надежное скрепление щитов между собой и уменьшение зазора.

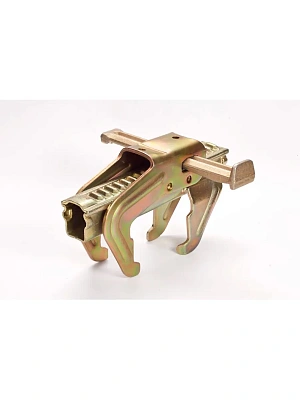

Замок служит для соединения щитов в панели и выравнивания между собой.
Позволяет зажимать доборную вставку, соединяет щиты при формировании опалубки наружного угла, а также предотвращает смещение щитов при транспортировке краном. Замок имеет отличное сопротивление возможной вибрации. Исключено соскальзывание замка по профилю опалубки при усиленных нагрузках. Высококачественные реечно-выравнивающие замки подходят для работы со всеми видами и типами существующих опалубочных систем.

Такие конструкции, как опалубки, являются неотъемлемыми элементами любых построек вне зависимости от сложности и объема архитектурных проектов. Еще одним важным приспособлением является замок. Он предназначен для соединения щитов опалубки и их взаимного выравнивания по плоскости примыкания друг к другу. Опалубка, щиты которой соединены таким образом, – эта удобная и прочная конструкция, так как замок гарантирует фиксацию щитов, сделанных из самых разных материалов. Как правило, они изготавливаются из чугуна или высокопрочной стали. Применение замков позволяет использовать вставку между щитами опалубки. С их помощью вы без труда сможете сформировать различные бетонные изделия, фундамент, стены, колонны и ригели. Благодаря надежности и удобству использования замки опалубки приобрели широкое применение.

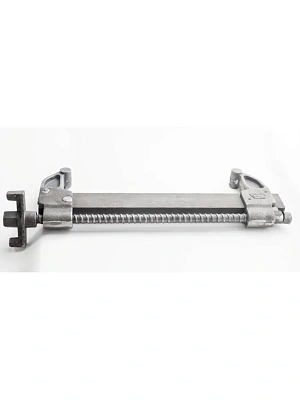

Удлиненный тип замка является наиболее универсальным устройством. Его отличие состоит в возможности использования вставки между щитами до 250 мм шириной. Он прекрасно подойдет для возведения фундаментов, так как позволяет соединять щиты под прямым углом. Не важно, какая именно применяется опалубка: это устройство подойдет для всех видов.

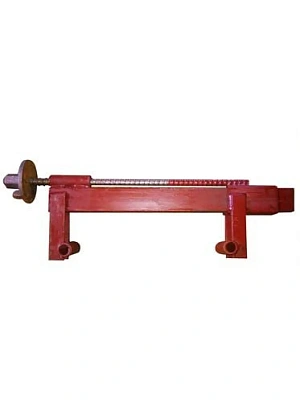

Замок опалубки удлиненный оцинкованный - один из элементов системы опалубки, применяемый для скрепления щитов в панели, одновременно с деревянными вставками-компенсаторами шириной до 250 мм. Изготовлен из чугуна с цинковым покрытием.
Особая винтовая система помогает плавно и с максимальной точностью регулировать и настраивать щиты опалубки между собой. Обеспечивает жесткую центровку, а тем самым высокую точность и прочность конструкции.

Универсален, быстро монтируется и демонтируется, позволяет работать со всеми видами опалубки различных производителей.
Длина, мм 460
Ширина, мм 180
Высота, мм 45

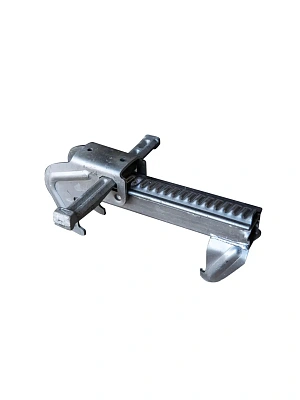

Замок универсальный выравнивающий является частью опалубочных систем. Предназначен для соединения щитов опалубки и их выравнивания по плоскости. Замок имеет защиту от вибрации, даже при усиленных нагрузках исключено соскальзывание замка по профилю опалубки.

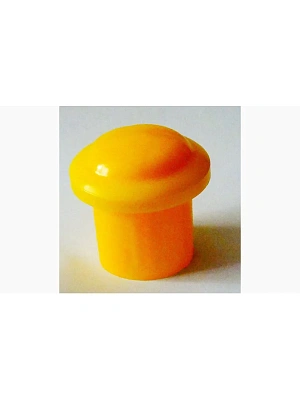

Защитный колпачок арматуры ( Грибок )
Служит для предотвращения травматизма, царапин, рваных ран на строящемся объекте.
(цвет красный,желтый)
арматура используется от 10 до 28

Для выполнения работ с бетоном и при возведении ЖБ конструкций в промышленности и строительстве используется защитный колпачок арматуры (Грибок) 10-28.

Особенности использования защитных колпачков арматуры
-износостойкость. Высокопрочный пластик способен обеспечить долгий срок эксплуатации изделию при интенсивном его использовании;
-удобство использования. Имеют небольшой вес, легко крепятся к арматуре;
-функциональность. Используются изделия при вязке арматурных каркасов с целью заглушки острых концов арматуры;
-безопасность. Защитят рабочих во время выполнения строительных работ;
-экологически безопасные материалы;
-возможность применять при температуре от -40 градусов до +40;
колпачки можно подобрать для арматуры разного диметра.

Применение защитных колпачков

При сооружении или эксплуатации строений из монолита, арматура может быть подвержена коррозии. Для того чтобы этот процесс не происходил, используются колпачки для защиты арматуры. Пластиковые изделия позволят защитить рабочих от травм на строительных площадках. Позволят закрыть арматуру во время строительных работ во время неблагоприятной погоды от ветра или дождя.

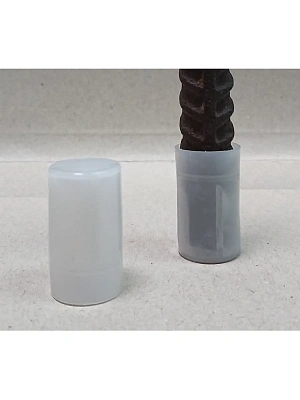

Пробка предназначена для заглушки арматуры: А10, А12, А14, а также любых стержней диаметром от 11.2 до 15.5мм. Высота колпачка 30мм !!!, что позволяет основательно держаться на стержнях, а запатентованные внутренние ребра работают, по необходимости, либо на сжатие, либо на срез.
Внешний диаметр заглушки 18мм, соответственно можно вставить в отверстие Ф18мм.

Рабочие размеры колпачка: внешний Ø 24 - 25 мм, внутренний Ø 22 мм.
У изделия есть плоские, без уклона ребра, которые или легко срезаются при посадке в отверстие Ø 24 мм, либо позволяют пробке жестко закрепиться в отверстиях диаметром от 24 до 25 мм.

Применяется:
Для заглушки отверстий, в том числе нестандартных, диаметром от 23,5 до 25 мм.
Защита на арматуру А20 мм, или защита щита опалубки от повреждения этим стержнем.
Защита человека от травмы металлическим стержнем или трубой с внешнем Ø22 мм.

Защитный колпачок "Песочные часы" ярко-красного цвета используется для соблюдения техники безопасности при армировании. Одевается на выходящие из стен концы арматуры, тем самым привлекая внимание строителей и снижая травматизм на строительной площадке. Подходит для арматуры диаметром до 32 мм.

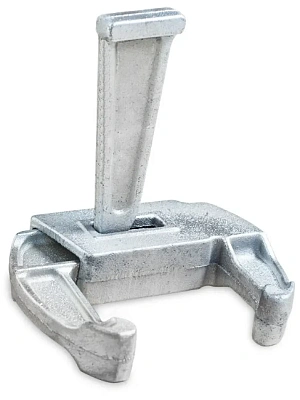

Служат для соединения между собой щитов опалубки

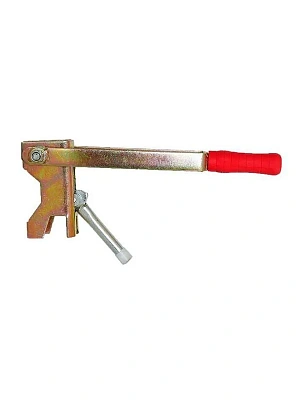

Ключ для зажима дополнительно усилен, чтобы эффективно работать с арматурой 6-10 мм.

Изделие упрощает и ускоряет армирование опалубки: арматура продевается в специальное отверстие и зажим фиксируется при помощи верхнего рычага. Основной рычаг плотно прижимает зажим к опалубке.

Технические характеристики
Длина, мм 435
Ширина, мм 160
Высота, мм 65
Вес, кг 2,9

Усиленный ключ (клипсоверт) предназначен для фиксации пружинных зажимов. Сначала зажимы размещают на концах арматуры или катанки, выходящих из щитов опалубки, а затем фиксируют до упора ключом для обеспечения прочности и жесткости конструкции. Плотная стяжка необходима для предотвращения разрыва опалубки в процессе заливки бетона. Вручную затянуть зажим до такого упора невозможно. Фиксация ключом происходит с помощью рычага. Для распалубки зажима ключ не применяется. Чтобы снять зажим, достаточно по его язычку нанести несильный удар молотком. Модель имеет двусторонний зубчатый механизм, за счет которого стяжка зажима происходит более плавно без особого физического усилия. Ключ изготовлен из стойкой к коррозии и весовым нагрузкам стали, покрыт порошковой краской, предотвращающей его износ.

Обеспечивает плотный контакт защитной трубки-ограничителя с опалубочной поверхностью, и предотвращают возможность попадания бетона внутрь трубки-ограничителя диаметром 22 мм.

Диаметр арматуры 22 мм

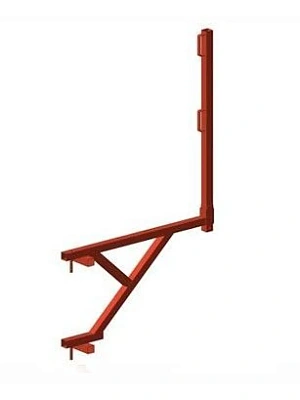

Кронштейн подмости устанавливается как на стальную, так и на алюминиевую щитовую опалубку. Он обеспечивает безопасную работу строителей на опалубке. Кронштей оснащен вертикальными стойками с захватами по деревянную доску, которая служит перилами ограждения.

Мелкощитовая опалубка стен и колонн широко распространенный универсальный вид опалубки, применяемый для создания сооружений любой сложности (стен, перекрытий, фундамента, балок). За счет небольшой массы секций (не более 27 кг) монтаж ее производится вручную, с этой задачей справятся даже два человека. Сам принцип сборки является простым, интуитивно понятным и не требует специальной подготовки. С помощью мелкощитовой опалубки возможно одновременное возведение стен и перекрытий, так как для ее демонтажа не нужен кран. В разобранном виде занимает гораздо меньше места, чем крупнощитовая, что облегчает хранение и транспортировку.
