Краны

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 250
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 3220
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное
Среда Веселящий газ, Вода, Воздух маслосодержащий, Декстрин водный, Изопропанол, Пропан жидкий /газообразный

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 510
Единица измерения шт
Вес, кг 63
Высота, мм 274
Объем, м3 0.1017

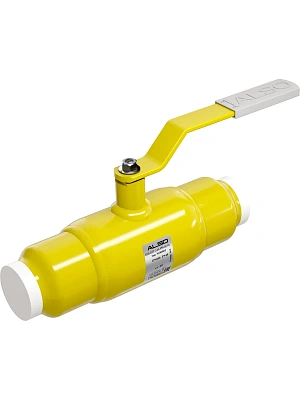

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 200
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 1727
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины HNBR, VMQ
Материал уплотнения седла NBR
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Единица измерения шт
Вес, кг 62

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 12
Диаметр фланцевых отверстий - 26

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 200
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 1727
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 430
Единица измерения шт
Вес, кг 30.42
Высота, мм 239
Объем, м3 0.042375

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 22

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 150
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 1348
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:

Единица измерения шт
Вес, кг 30.96

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 18

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 125
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 834
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:

Единица измерения шт
Вес, кг 24.41

Характеристики
Срок гарантии производителя, лет 7
Срок службы, лет 30
Материал уплотнительных колец фторопласт
Рабочая среда вода
Класс герметичности "А" по ГОСТ 9544-2005
Материал корпуса латунь никелированная
Материал шпинделя латунь (никель)
Привод ручной
Материал шара латунь (покрытие)
Уплотнение шара фторопласт
Тип соединения муфта-муфта
Тип рукояти рычаг
Рабочее давление, МПа 4
Номинальное давление PN,МПа 4
Максимальная температура рабочей среды, С° 200
Средний ресурс, циклов 4000
Эффективный диаметр 75 мм

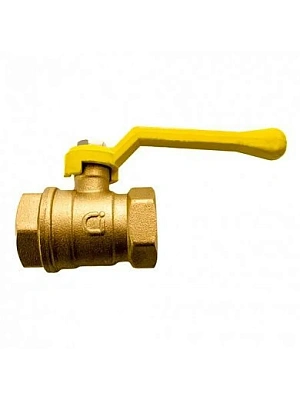

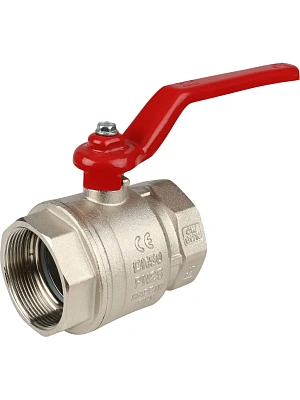

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Область применения: системы питьевого и технического водоснабжения, теплоснабжения, отопления и охлаждения; системы транспортировки природного газа и нефтепродуктов.

Диаметр условный DN (неполный проход), мм 125
Класс герметичности "А" по ГОСТ 9544-2005
Материал корпуса сталь
Материал уплотнения фторопласт
Материал прокладки фторопласт
Материал шпинделя сталь
Привод ручной
Тип соединения фланец
Номинальное давление PN,МПа 1,6
Максимальная температура рабочей среды, С° 200
Средний ресурс, циклов 10000
строительная длина 350мм

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 150
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 1348
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 360
Единица измерения шт
Вес, кг 18.25
Высота, мм 214
Объем, м3 0.025425

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 22

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Характеристики
Срок гарантии производителя, лет 7
Срок службы, лет 30
Материал уплотнительных колец фторопласт
Рабочая среда вода
Класс герметичности "А" по ГОСТ 9544-2005
Материал корпуса латунь никелированная
Материал шпинделя латунь (никель)
Привод ручной
Материал шара латунь (покрытие)
Уплотнение шара фторопласт
Тип соединения муфта-муфта
Тип рукояти рычаг
Рабочее давление, МПа 4
Номинальное давление PN,МПа 4
Максимальная температура рабочей среды, С° 200
Средний ресурс, циклов 4000
Эффективный диаметр 57 мм

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины HNBR, VMQ
Материал уплотнения седла NBR
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Единица измерения шт
Вес, кг 15.65
Высота, мм 165
Ширина, мм 228
Объем, м3 0.01695

Проходной диаметр - 75 мм
Строит.длина - 240 мм

Вариант исполнения по стойкости к воздействию окружающей среды согласно ГОСТ 15150:
01 – ст.20

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.

Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705,

Допускается эксплуатация кранов при температуре окружающей среды не ниже "У" - 40С.
Максимальная температура рабочей среды 200С.
Каждый шаровый кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011.
100/% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 18

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 230
Единица измерения шт
Вес, кг 13.35
Высота, мм 165
Объем, м3 0.01695

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 18

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 4
Диаметр фланцевых отверстий - 18

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 80
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 2,45...140,48
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 210
