Крепления для проводов

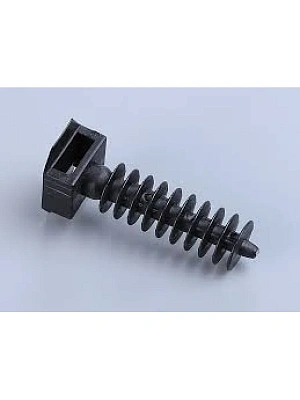

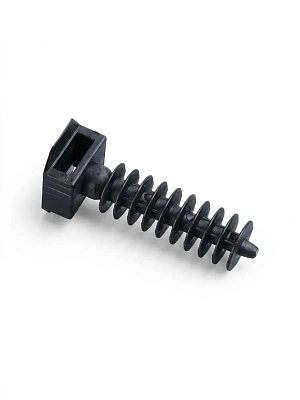

Для монтажа кабельных стяжек на бетонных, кирпичных и деревянных поверхностях
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: черный
Температура эксплуатации: от -40 °С до +85 °С
Устойчивы к ультрафиолетовому излучению
Дополнительные крылышки сглаживают переход и исключают излом хомута в месте крепления

Для монтажа кабельных стяжек на бетонных, кирпичных и деревянных поверхностях
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: черный
Температура эксплуатации: от -40 °С до +85 °С
Устойчивы к ультрафиолетовому излучению
Дополнительные крылышки сглаживают переход и исключают излом хомута в месте крепления

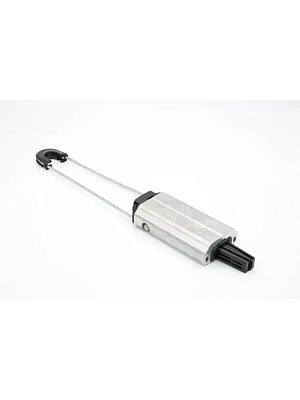

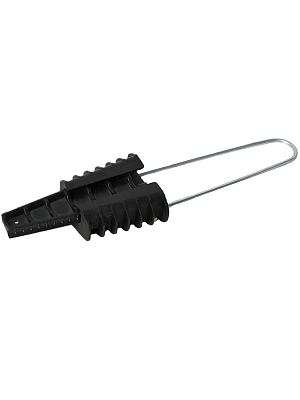

Предназначены для крепления изолированной нулевой несущей жилы на концевых и угловых опорах.
Корпус зажима изготовлен из антикоррозийного алюминиевого сплава.
Саморегулирующиеся клинья из полимера, устойчивого к ультрафиолетовому излучению, выполнены с особым рельефом, надежно фиксирующим проводник, не повреждая изоляцию. Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.
Не требуется инструмента для монтажа.

Модель PA 1500 P
Предельная нагрузка, кН 15
Cечение жилы min, мм² 50
Cечение жилы max, мм² 70
МРНЗ, кН 15

Применяется для анкерного крепления изолированной несущей нулевой жилы СИП-2 на концевых и угловых опорах.
 Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!

Является необслуживаемым изделием.
 Ремонт зажима не предусмотрен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа:
 из корпуса зажима с одной стороны вытащить тросик.
 завести тросик в анкерный кронштейн и пристегнуть обратно к зажиму.
 выдвинуть из корпуса клиновые вставки и завести жилу СИП между клиновыми вставками.
 заклинить вставки рукой в корпусе зажима.
 натяжением СИП дозаклинить в зажиме жилу.
 специальный инструмент для монтажа не требуется.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

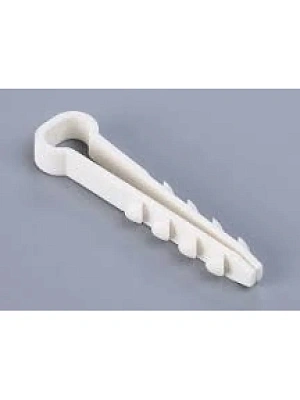

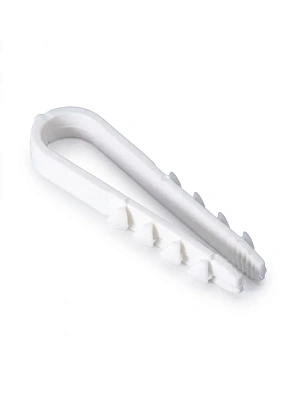

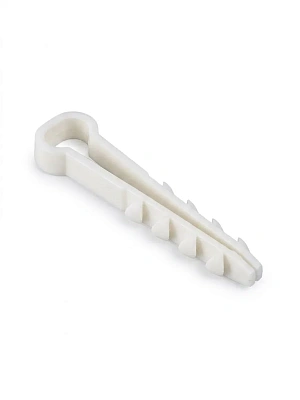

Предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

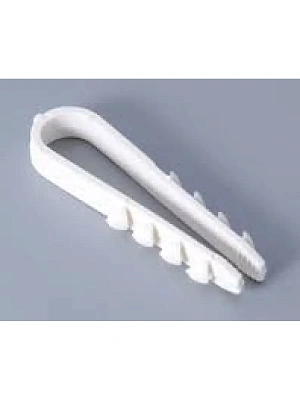

Скобы нейлоновые крепежные СНК предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Температура эксплуатации: от -40°С до +85°С
Температура монтажа: от 0°С до +60°С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

Тип изделия скобы нейлоновые
Ширина (мм) 12
Код производителя 74358
Материал нейлон 12
Диаметр кабеля (мм) 15,8 мм
Количество в упаковке 100 шт
Бренд Fortisflex
Страна производитель Россия

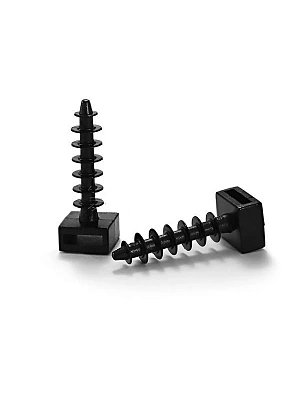

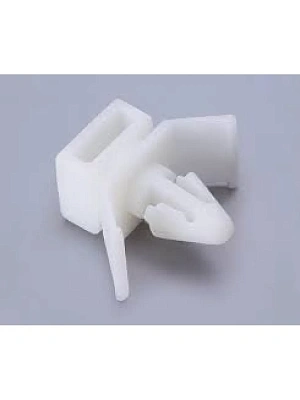

Дюбель пистон под хомут ДПх 6

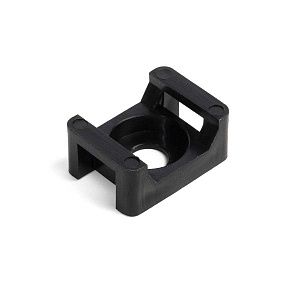

Для монтажа кабельных хомутов на различных поверхностях с помощью винтов и саморезов.
В основании площадки предусмотрено конструктивное углубление под шляпку винта.
Быстрая замена крепления кабеля с помощью нейлоновых стяжек.

Характеристики:

Материал: полиамид
Покрытие: отсутствует
Маркировка: Нет
Длина, мм: 22
Ширина, мм: 15,7
Крепление: Винт, Гвоздь, Дюбель, Саморез
Монтажное отверстие, мм: 6.4
Многоразовое использование: Да
Температура эксплуатации, °C: -20...+65
Температура монтажа, °C: 0...+60
Цвет: белый

Для монтажа кабельных хомутов на различных поверхностях с помощью винтов и саморезов.
В основании площадки предусмотрено конструктивное углубление под шляпку винта.
Быстрая замена крепления кабеля с помощью нейлоновых стяжек.

Характеристики:

Материал: полиамид
Покрытие: отсутствует
Маркировка: Нет
Длина, мм: 22
Ширина, мм: 15,7
Крепление: Винт, Гвоздь, Дюбель, Саморез
Монтажное отверстие, мм: 6.4
Многоразовое использование: Да
Температура эксплуатации, °C: -20...+65
Температура монтажа, °C: 0...+60
Цвет: черный

Предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

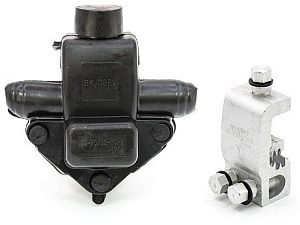

Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции провода на магистральной линии и зачисткой на ответвлении.
Используются для ввода в дом, подключения уличного освещения, повторного заземления и соединения СИП с силовым кабелем.
Допускается многократное применение со стороны ответвления.
Применяется для алюминиевых или стальных проводов.
Защита обеспечивается влагозащищенным чехлом.

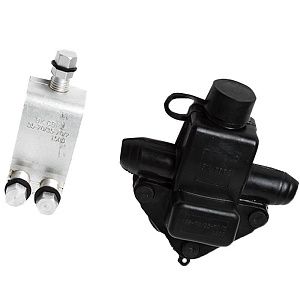

Модель CBP 2
Cечение жилы магистрали, мм² 35-95
Cечение жилы ответвления, мм² 2х4-54

Ответвительные зажимы СВР1, СВР2, СВР ЕР предназначены для обеспечения ответвления от магистральной изолированной жилы провода путем прокалывания изоляции на магистрали и зачисткой изоляции на ответвлении.

 Ответвительные зажимы типа СВР являются необслуживаемыми изделиями. Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж запрещен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа анкерного кронштейна:
 выделить нужную жилу провода с помощью инструмента Е 894.
 поместить в ответвительный зажим магистральную жилу провода и произвести предварительную фиксацию провода при помощи винта с шестигранной срывной головкой, вращая её рукой по часовой стрелке до упора.
 с ответвительного провода снять около 3 см изоляции, используя инструмент JOK 828 либо DBT.
 поместить освобожденный от изоляции конец ответвительного провода в отверстие для ответвления.
 произвести фиксацию ответвительного провода, закрутив фиксирующие винты при помощи гаечного ключа размером 10 мм.
 надеть на зажим защитный влагозащитный чехол, защелкнуть застёжки на чехле.
 вращая винт с шестигранной срывной головкой гаечным ключом, произвести окончательную фиксацию зажима на магистральном проводе, которая будет достигнута после срыва головки.
 закрыть колпачок защитного чехла после срыва головки винта.
 требуемый инструмент: разделитель фаз Е 894, гаечный накидной ключ на 10 мм, инструмент для снятия изоляции JOK 828 либо DBT.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

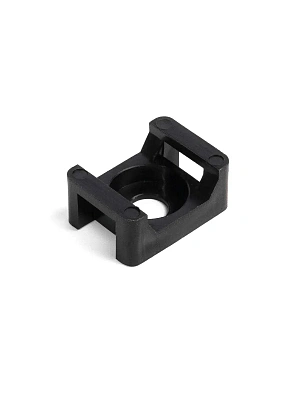

Для монтажа кабельных хомутов на различных поверхностях с помощью винтов и саморезов.
В основании площадки предусмотрено конструктивное углубление под шляпку винта.
Быстрая замена крепления кабеля с помощью нейлоновых стяжек.

Характеристики:

Материал: полиамид
Покрытие: отсутствует
Маркировка: Нет
Длина, мм: 15
Ширина, мм: 9.4
Крепление: Винт, Гвоздь, Дюбель, Саморез
Монтажное отверстие, мм: 4.5
Многоразовое использование: Да
Температура эксплуатации, °C: -20...+65
Температура монтажа, °C: 0...+60
Цвет: черный

Для монтажа кабельных хомутов на различных поверхностях с помощью винтов и саморезов.
В основании площадки предусмотрено конструктивное углубление под шляпку винта.
Быстрая замена крепления кабеля с помощью нейлоновых стяжек.

Характеристики:

Материал: полиамид
Покрытие: отсутствует
Маркировка: Нет
Длина, мм: 15
Ширина, мм: 9.4
Крепление: Винт, Гвоздь, Дюбель, Саморез
Монтажное отверстие, мм: 4.5
Многоразовое использование: Да
Температура эксплуатации, °C: -20...+65
Температура монтажа, °C: 0...+60
Цвет: белый

Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции провода на магистральной линии и зачисткой на ответвлении.
Используются для ввода в дом, подключения уличного освещения, повторного заземления и соединения СИП с силовым кабелем.
Допускается многократное применение со стороны ответвления.
Применяется для алюминиевых или стальных проводов.
Защита обеспечивается влагозащищенным чехлом.

Модель CBP 1
Cечение жилы магистрали, мм² 35-95
Cечение жилы ответвления, мм² 4-54

Ответвительные зажимы СВР1, СВР2, СВР ЕР предназначены для обеспечения ответвления от магистральной изолированной жилы провода путем прокалывания изоляции на магистрали и зачисткой изоляции на ответвлении.

 Ответвительные зажимы типа СВР являются необслуживаемыми изделиями. Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж запрещен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа анкерного кронштейна:
 выделить нужную жилу провода с помощью инструмента Е 894.
 поместить в ответвительный зажим магистральную жилу провода и произвести предварительную фиксацию провода при помощи винта с шестигранной срывной головкой, вращая её рукой по часовой стрелке до упора.
 с ответвительного провода снять около 3 см изоляции, используя инструмент JOK 828 либо DBT.
 поместить освобожденный от изоляции конец ответвительного провода в отверстие для ответвления.
 произвести фиксацию ответвительного провода, закрутив фиксирующие винты при помощи гаечного ключа размером 10 мм.
 надеть на зажим защитный влагозащитный чехол, защелкнуть застёжки на чехле.
 вращая винт с шестигранной срывной головкой гаечным ключом, произвести окончательную фиксацию зажима на магистральном проводе, которая будет достигнута после срыва головки.
 закрыть колпачок защитного чехла после срыва головки винта.
 требуемый инструмент: разделитель фаз Е 894, гаечный накидной ключ на 10 мм, инструмент для снятия изоляции JOK 828 либо DBT.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Предназначены для соединения и ответвления фазных и нулевых жил самонесущих изолированных проводов, а также для ответвления абонентских проводников (проводов освещения).

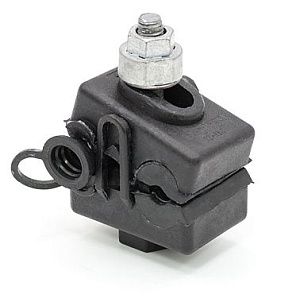

Модель CT 70 P
Cечение жилы магистрали, мм² 16-150
Cечение жилы ответвления, мм² 4-35

Герметичные ответвительные зажимы СТ25Р, СТ70Р, CT25-150P предназначены для ответвлений от магистрального провода марки СИП-2 или СИП-4 медными или алюминиевыми проводами. Надежный электрический контакт обеспечивается методом прокалывания изоляции жил проводов магистрали и ответвления. Зажимы применяются для подключения уличного освещения, проводов абонента, ввода в дом, прочих ответвлений от магистральной ВЛИ.
 Применять зажимы для неизолированных проводов ЗАПРЕЩЕНО.

 Герметичные ответвительные зажимы типа СТ являются необслуживаемыми изделиями.
Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж запрещен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа анкерного кронштейна:
 выделить из жгута СИП при помощи сс нужный провод.
 установить на выделенный провод зажим.
 подготовить ответвительный провод для помещения в зажим так, чтобы его конец выступал на 3-4 см. из зажима.
 поместить ответвительный провод в зажим согласно рисунку.
 произвести предварительную фиксацию проводов в зажиме путем вращения головки болта при помощи руки.
 одеть герметизирующий колпачок на свободный конец ответвительного провода.
 затянуть болт при помощи изолированного накидного ключа до момента срыва головки болта. Ключ держать так, чтобы не было перекосов относительно головки болта.
 требуемый инструмент: разделитель фаз Е 894, ключ на 13.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода. безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

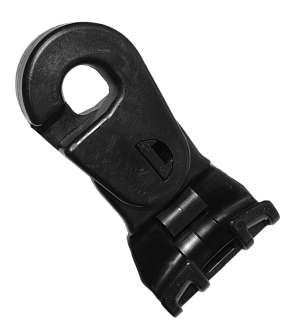

Используется для подвески СИП на промежуточных и угловых опорах при углах поворота трассы ВЛ до 30°.
Особенности
Универсальный диапазон сечений.
Нейтраль фиксируется регулируемым зажимом.
Совместим со всеми видами крюков и кронштейнов.
Изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.
Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из диэлектрического материала и выполняют роль изолятора, а также защищают изоляцию жилы от механического повреждения.

Модель PS 1500 P
Предельная нагрузка, кН 12
Cечение жилы min, мм² 25
Cечение жилы max, мм² 120
МРНЗ, кН 12

ИНСТРУКЦИЯ ПО МОНТАЖУ
Назначение и область применения.
 Поддерживающий зажим PS 1500 P, предназначен для крепления провода марки СИП2 на промежуточных и угловых опорах при углах поворота трассы ВЛ до 60°.
 Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!
 Поддерживающий зажим PS 1500 P, является необслуживаемым изделием.
 Ремонт зажима не предусмотрен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа:
 установить зажим на кронштейне или крюке (точке крепления к опоре).
 извлечь несущую нулевую жилу из жгута СИП-2 при помощи разделителя проводов CT.
 поместить несущую нулевую жилу в зажим и защелкнуть фиксирующий механизм.
 специальный инструмент для блокировки несущей нулевой жилы не требуется
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Предназначены для монтажа отдельных кабелей и пучков проводов
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Заменяют устаревший способ крепления перфорированной металлической полоской или куском провода
Легкие и прочные нейлоновые скобы обеспечивают надежное и эстетичное крепление на любые поверхности

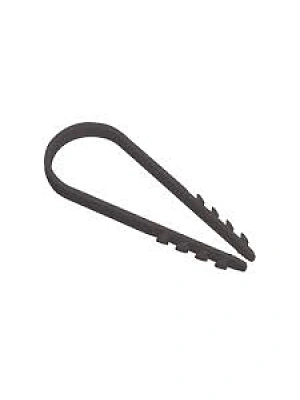

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

Для крепления плоских кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы

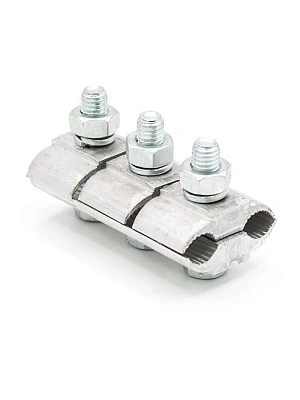

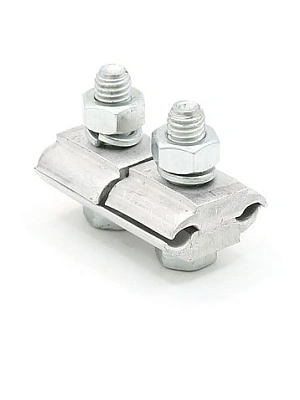

Плашечные зажимы типа ПА применяются для соединения алюминиевых проводов.

Размер головки болта под ключ 17 мм
Модель ПА-2-2
Количество болтов, шт. 3
Диаметр проводника min, мм 9,6-11,4

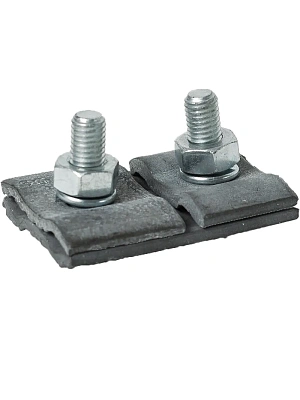

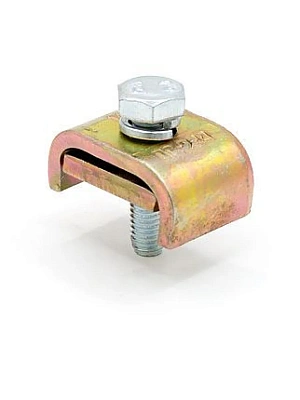

Плашечные зажимы типа ПС и ПА являются необслуживаемыми изделиями. Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж запрещен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.

Монтаж
 Последовательность операций монтажа анкерного кронштейна:
 ослабить болтовое соединение для возможности монтажа провода или каната.
 вставить концы провода или каната в плашечный зажим.
 затянуть гайку с помощью двух ключей на 17 с моментом не более 20 Н·м.
 требуемый инструмент: гаечный ключ на 17.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛ необходимо принимать меры предосторожности для защиты изоляции и целостности провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.

Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
8. Гарантии изготовителя  Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

Для крепления круглых кабелей и проводов к бетонным и кирпичным поверхностям
Материал: нейлон 6.6, самозатухающий, без галогенов
Цвет: белый, черный
Температура эксплуатации: от -40 °С до +85 °С
Температура монтажа: от 0 °С до +60 °С
Позволяет исключить из процесса монтажных работ дюбели и шурупы
