Измерительные приборы

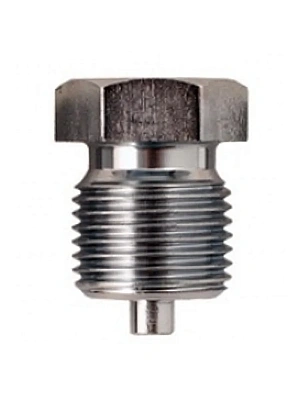

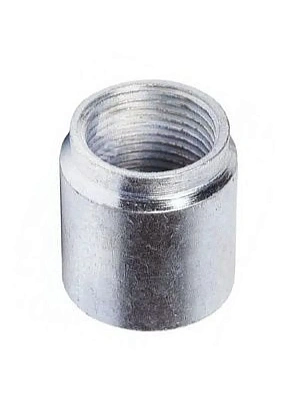

Бобышка БП-БТ-30 распространенный тип относящийся к закладным конструкциям. Используется для встраивания в технологическую линию и обеспечивает выходное отверстие, что позволяет без проблем осуществить монтаж биметаллического термометра.
Бобышка выполнена из углеродистой стали марки 10 или нержавеющей стали марки 08Х18Н10. Высота изделия составляет 30 мм. С одной стороны бобышка выполнена под приварку, а с другой имеет внутреннюю резьбу G1/2 или М20*1,5.

При выборе обязательно стоит учесть рабочее давление системы:
углеродистая сталь - до 40 МПа;

Материал корпуса сталь
Номинальный диаметр резьбы М27х2

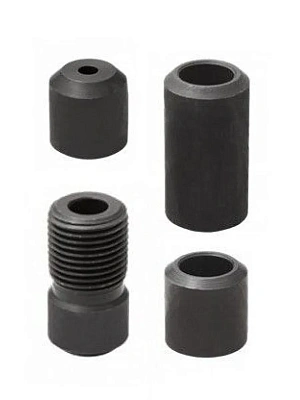

Бобышки предназначены для установки на них погружаемых термопреобразователей для измерения температуры, приборов для измерения давления, а так же для отборных устройств и запорных вентилей импульсивных линий, используемых в системах автоматизации технологических процессов в промышленности.

Присоединение бобышек к трубопроводу осуществляется методом сварки.

Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах, газоходах и т.д.), для установки термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100мПа в СА.

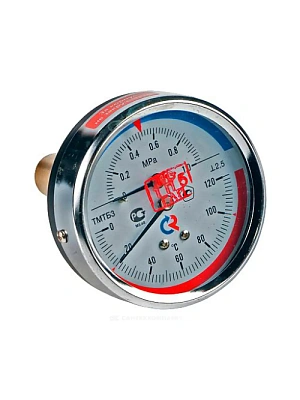

Материал корпуса сталь
Тип соединения штуцер
Номинальный диаметр резьбы М12х1.5
Тип резьбы метрическая
Материал соединения латунь
Диапазон измерения от 0 до 1.6, МПа
Стекло техническое
Дополнительная информация метрическая резьба М12х1.5
Срок службы, лет 5
Максимальная температура рабочей среды, С° 60
Степень защиты IP40
Класс точности 2.5

Тип соединения штуцер
Номинальный диаметр резьбы М20х1.5
Тип резьбы метрическая
Материал соединения латунь
Диапазон измерения от 0 до 1, МПа
Стекло техническое
Срок службы, лет 5

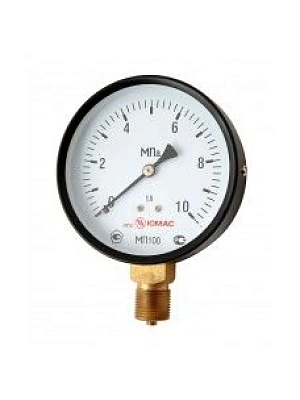

Страна происхождения Беларусь
Максимальное давление 1,0МПа
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

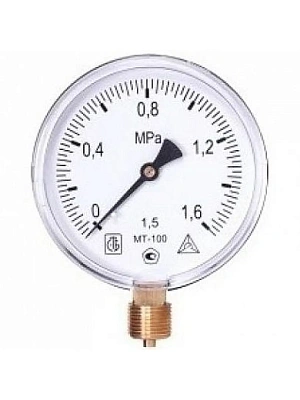

Страна происхождения Беларусь
Максимальное давление 1,6МПа
Максимальная температура измеряемой среды 80С
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

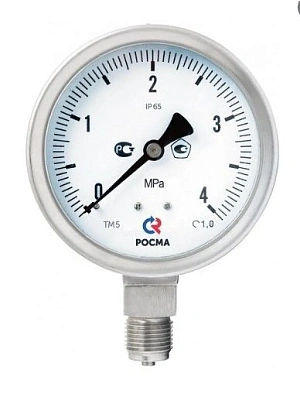

Манометр ТМ-521Р.00(0-1,6МПа) М20х1,5 1,0 Б
Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).

Технические данные.
Диаметр корпуса: 100мм;
Резьба присоединения: М20*1,5, G1/2;
Диапазон показаний давлений, МПа: 0...1,6;
Класс точности: 1,0;
Рабочие диапазоны:
постоянная нагрузка - 3/4 шкалы;
переменная нагрузка - 2/3 шкалы;
кратковременная нагрузка: 110% шкалы;
Диапазон рабочих температур:
окружающая среда - -20...+60°С(глицерин ПК-94), -60...+60°С(силикон АК-50), -60...+60°С(без заполнения);
измеряемая среда - -30...+200°С(без заполнения); -30...+100°С(с заполнением);
Корпус: Сплошная перегородка, вышибная задняя стенка, IP65, нержавеющая сталь;
Кольцо: байонетное, нержавеющая сталь;
Чувствительный элемент, трибко-секторный механизм: нержавеющая сталь;
Циферблат: алюминий, шкала чёрная на белом фоне;
Стекло: Минеральное безопасное;
Штуцер: Нержавеющая сталь;
Тип присоединения: радиальное;
Марка стали: Штуцер, чувствительный элемент, трибко-секторный механизм, корпус и кольцо — 08Х17Н13М2

Страна происхождения Украина
Максимальное давление 2,5 МПа
Максимальная температура 300C

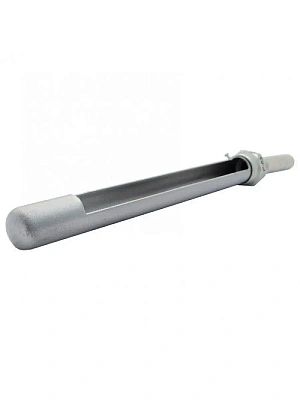

Строительная длина L=103мм
Материал (основной) сталь
Область применения Защита термометра от повреждения

Материал сталь
Страна происхождения Россия
Назначение для манометра
Присоединительный размер М20х1,5хG1/2"

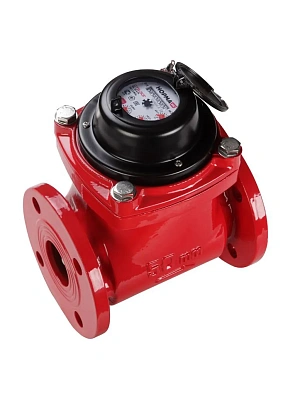

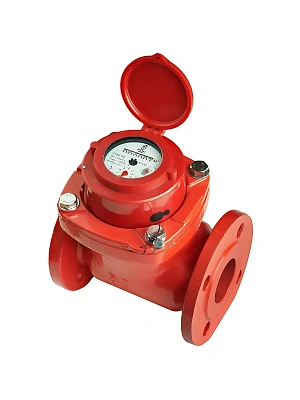

Турбинные счетчики воды серии СТВ представляют собой узлы коммерческого учета холодной и горячей воды в промышленности и коммунальном хозяйстве.

Счетчики серии СТВ состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма. Фланцы выполнены по ГОСТ 12815-80.

Устанавливаются на горизонтальных трубопроводах шкалой вверх.

Счетчики воды имеют степень защиты IP 68 и устойчивы к проникновению пыли и кратковременному затоплению.

Диаметр условного прохода, мм 50
Конструкция счетчика Турбинный
Рабочая температура, °С+5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,40
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 25,00
Максимальный расход воды, Qmax, м3/ч 50,00
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 999999
Цена деления младшего разряда счетного устройства, м3 0,0005
Масса не более, кг 12,7
Длина L1, мм 165
Высота H, мм 260
Ширина, мм 200
Диаметр фланца, мм 165
Число отверстий х отверстие под болт / шпильку n отв. 4хМ16

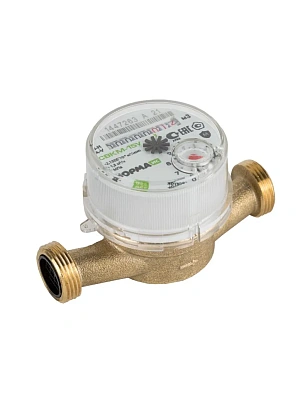

Счетчик предназначен для измерения объема холодной и горячей питьевой воды, протекающей по трубопроводу при температуре:
- от плюс 5°C до плюс 40 °С для счетчиков холодной воды (СХВ),
- от плюс 5°C до плюс 90 °С для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см2).

Номинальное давление PN,МПа 1
Строительная длина L, мм 130
Максимальный расход, м3/ч 5
Номинальный расход, м3/ч 2.5
Минимальный расход, м3/ч 0.05
Срок службы, лет 12
Номинальный диаметр DN 20
Максимальная температура рабочей среды, С° 90
Номинальный диаметр резьбы G¾"
Межповерочный интервал, лет 4/6

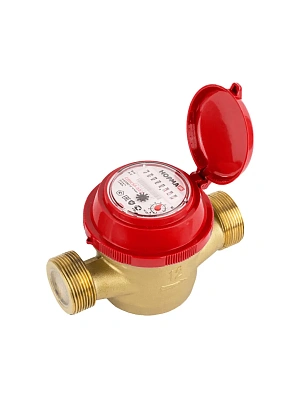

Диаметр условного прохода, мм 25
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс А), Qmin, м3/ч 0,14
Минимальный расход воды (класс В), Qmin, м3/ч 0,07
Переходный расход воды (класс А), Qt, м3/ч 0,35
Переходный расход воды (класс B), Qt, м3/ч 0,28
Номинальный расход воды, Qn, м3/ч 3,5
Максимальный расход воды, Qmax, м3/ч 7,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 1,4
Длина L1, мм 160
Высота H, мм 90
Ширина, мм 76
Размер резьбы присоединения на патрубке G1, дюйм 1 1/4
Размер резьбы присоединения на штуцере G2, дюйм 1
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

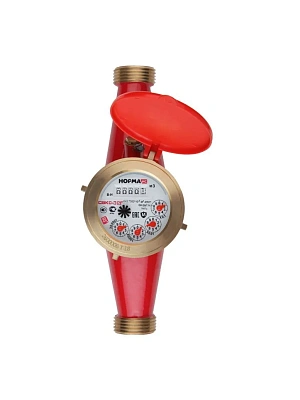

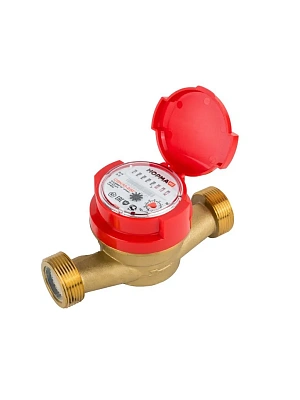

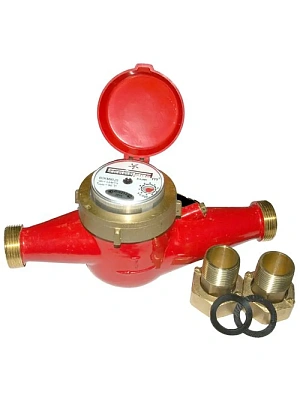

Диаметр условного прохода, мм25
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+90
Минимальный расход воды (класс В), Qmin, м3/ч 0,07
Переходный расход воды (класс B), Qt, м3/ч 0,28
Номинальный расход воды, Qn, м3/ч 3,5
Максимальный расход воды, Qmax, м3/ч 7,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг 2,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/4
Размер резьбы присоединения на штуцере G2, дюйм 1
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

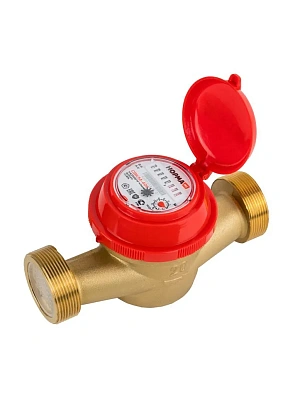

Диаметр условного прохода, мм 32
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс А), Qmin, м3/ч 0,24
Минимальный расход воды (класс В), Qmin, м3/ч 0,12
Переходный расход воды (класс А), Qt, м3/ч 0,60
Переходный расход воды (класс B), Qt, м3/ч 0,48
Номинальный расход воды, Qn, м3/ч 6,0
Максимальный расход воды, Qmax, м3/ч 12,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 160
Высота H, мм 125
Ширина, мм 102
Размер резьбы присоединения на патрубке G1, дюйм 1 1/2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/4
Размер резьбы присоединения на гайке G1, дюйм 1 1/2

Диаметр условного прохода, мм 32
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,12
Переходный расход воды (класс B), Qt, м3/ч 0,48
Номинальный расход воды, Qn, м3/ч 6,0
Максимальный расход воды, Qmax, м3/ч 12,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/4
Размер резьбы присоединения на гайке G1, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

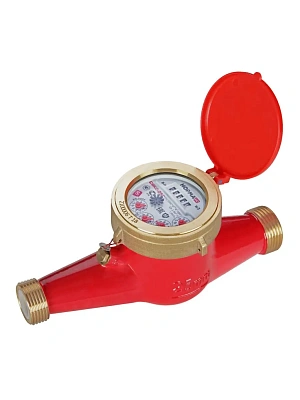

Диаметр условного прохода, мм 40
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,20
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 10,0
Максимальный расход воды, Qmax, м3/ч 20,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 250
Высота H, мм 125
Ширина, мм 102
Размер резьбы присоединения на патрубке G1, дюйм 2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 2

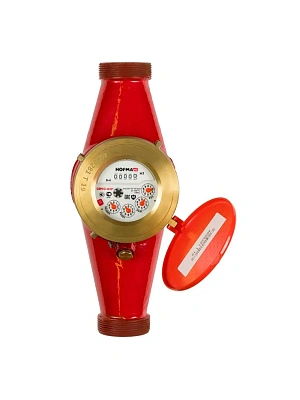

Диаметр условного прохода, мм 40
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,20
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 10,0
Максимальный расход воды, Qmax, м3/ч 20,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 4,5
Длина L1, мм 300
Высота H, мм 155
Ширина, мм 120
Размер резьбы присоединения на патрубке G1, дюйм 2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 2

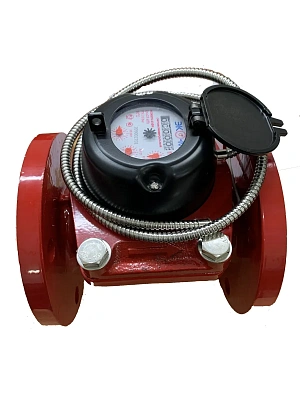

Счетчики воды турбинные ЭКОМЕРА-50Ф предназначены для измерения объема холодной и горячей питьевой воды при температуре от 5 °С до 90°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Оснащен импульсным выходом

Ду50, L200, H270, Вес 12,66 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Технические характеристики:
Диаметр условного прохода Ду, мм. 50
Расход воды Qmin, м3/час: Класс В 0,45
Класс А 1,2
Расход воды Qn, м3/час 15,0
Расход воды Qmax, м3/час 30,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-50Ф - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.

Диаметр условного прохода, мм 50
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,30
Переходный расход воды (класс B), Qt, м3/ч 1,20
Номинальный расход воды, Qn, м3/ч 15,0
Максимальный расход воды, Qmax, м3/ч 30,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, 11,2
Длина L1, мм 300
Высота H, мм 160
Ширина, мм 160
Размер резьбы присоединения на патрубке G1, дюйм 2 1/2
Размер резьбы присоединения на штуцере G2, дюйм 2
Размер резьбы присоединения на гайке G1, дюйм 2 1/2

Максимальное давление Ру16
Диаметр, мм 50
Температура воды 120С
Исполнение визуальное
Строительная длина 200
Установка в горизонтальных трубопроводах
Расход номинальный Qном 15 м3/час
Расход минимальный Qmin 1,2 м3/час
Расход максимальный Qmax 30 м3/час
Межповерочный интервал на ХВС - 6 лет, на ГВС - 4 года
Комплект поставки счетчик 1 шт., гайка - 2шт., штуцер - 2шт., прокладка - 2шт.
Область применения Предназначен для измерения суммарного объема холодной и горячей воды в системах водоснабжения
Примечание Многоструйный сухоходный крыльчатый счетчик. Имеет антимагнитную защиту

Счетчики воды турбинные ЭКОМЕРА-65Ф предназначены для измерения объема холодной и горячей питьевой воды при температуре от 5 °С до 90°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Оснащен импульсным выходом

Ду65, L195, H280 Вес 14,08 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Технические характеристики:
Диаметр условного прохода Ду, мм. 65
Расход воды Qmin, м3/час: Класс В 0,75
Класс А 2,0
Расход воды Qn, м3/час 25,0
Расход воды Qmax, м3/час 50,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-65ФИ - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.

Диаметр условного прохода, мм 65
Конструкция счетчика Турбинный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,50
Переходный расход воды (класс B), Qt, м3/ч 1,00
Номинальный расход воды, Qn, м3/ч 30,00
Максимальный расход воды, Qmax, м3/ч 60,00
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 999999
Цена деления младшего разряда счетного устройства, м3 0,0005
Масса не более, кг 14,3
Длина L1, мм 200
Высота H, мм 270
Диаметр фланца, мм 185
Число отверстий х отверстие под болт / шпильку n отв. 4хМ16

Счетчики воды турбинные ЭКОМЕРА-80И предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Ду80, L220, H300 Вес 15,12 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.


Технические характеристики:
Диаметр условного прохода Ду, мм. 80
Расход воды Qmin, м3/час: Класс В 12
Класс А 3,2
Расход воды Qn, м3/час4 40,0
Расход воды Qmax, м3/час 80,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-80И - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.
