Манометр

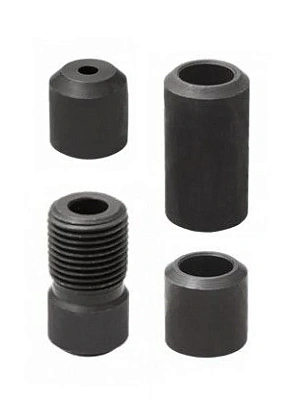

Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах, газоходах и т.д.), для установки термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100мПа в СА.

Материал сталь
Масса нетто 0.074 кг
Страна происхождения Китай
Назначение под кран для манометров
Строительная длина 40мм
Присоединительный размер G1/2"
Тип установки прямое

Материал корпуса сталь
Тип соединения штуцер
Номинальный диаметр резьбы М12х1.5
Тип резьбы метрическая
Материал соединения латунь
Диапазон измерения от 0 до 1.6, МПа
Стекло техническое
Дополнительная информация метрическая резьба М12х1.5
Срок службы, лет 5
Максимальная температура рабочей среды, С° 60
Степень защиты IP40
Класс точности 2.5

Тип соединения штуцер
Номинальный диаметр резьбы М20х1.5
Тип резьбы метрическая
Материал соединения латунь
Диапазон измерения от 0 до 1, МПа
Стекло техническое
Срок службы, лет 5

Страна происхождения Беларусь
Максимальное давление 1,0МПа
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

Страна происхождения Беларусь
Максимальное давление 1,6МПа
Максимальная температура измеряемой среды 80С
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

Бренд ЗАВОД ТЕПЛОТЕХНИЧЕСКИХ ПРИБОРОВ
Страна происхождения Беларусь
Температура рабочей среды до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт
Максимальное давление 1,0 МПа
Максимальная температура измеряемой среды 80С
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год

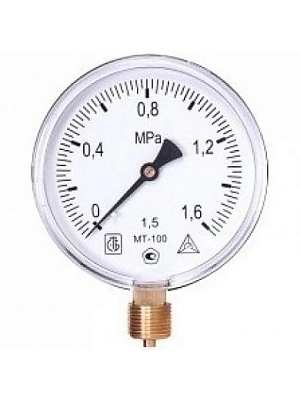

Манометр ТМ-521Р.00(0-1,6МПа) М20х1,5 1,0 Б
Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).

Технические данные.
Диаметр корпуса: 100мм;
Резьба присоединения: М20*1,5, G1/2;
Диапазон показаний давлений, МПа: 0...1,6;
Класс точности: 1,0;
Рабочие диапазоны:
постоянная нагрузка - 3/4 шкалы;
переменная нагрузка - 2/3 шкалы;
кратковременная нагрузка: 110% шкалы;
Диапазон рабочих температур:
окружающая среда - -20...+60°С(глицерин ПК-94), -60...+60°С(силикон АК-50), -60...+60°С(без заполнения);
измеряемая среда - -30...+200°С(без заполнения); -30...+100°С(с заполнением);
Корпус: Сплошная перегородка, вышибная задняя стенка, IP65, нержавеющая сталь;
Кольцо: байонетное, нержавеющая сталь;
Чувствительный элемент, трибко-секторный механизм: нержавеющая сталь;
Циферблат: алюминий, шкала чёрная на белом фоне;
Стекло: Минеральное безопасное;
Штуцер: Нержавеющая сталь;
Тип присоединения: радиальное;
Марка стали: Штуцер, чувствительный элемент, трибко-секторный механизм, корпус и кольцо — 08Х17Н13М2

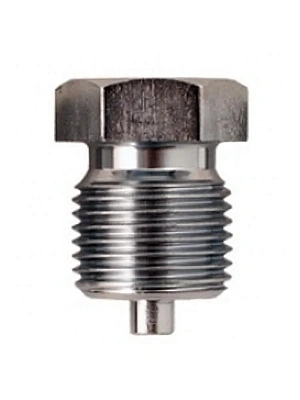

Материал сталь
Страна происхождения Россия
Назначение для манометра
Присоединительный размер М20х1,5хG1/2"

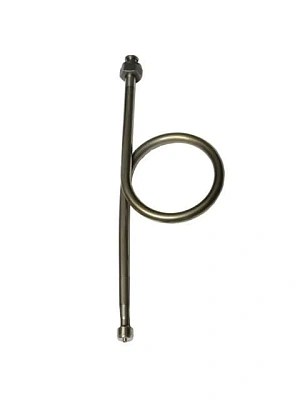

Трубка петлевая G1/2 - G1/2 (внутр.-наруж.) 90 градусов

Трубки Перкинса (демпферные трубки) предназначены для охлаждения измеряемой среды в точке контактирования манометра и промышленной системы, а также для присоединения запорной арматуры и приборов к трубопроводу.
Используются для защиты манометров от пульсации измеряемой среды и перегрева.

Техническая характеристика:

Рабочая среда Природные углеводороды, воздух, вода, перегретый пар, нефтепродукты и др., не вызывающие коррозии элементов, контактирующих с рабочей средой
Рабочее давление, Pр, МПа 25
Температура рабочей среды, ºС 300
Материал изделия ст 20
Присоединительные размеры:
- со стороны процесса Наружная резьба М20х1,5
- со стороны датчика давления Внутренняя резьба М20х1,5
