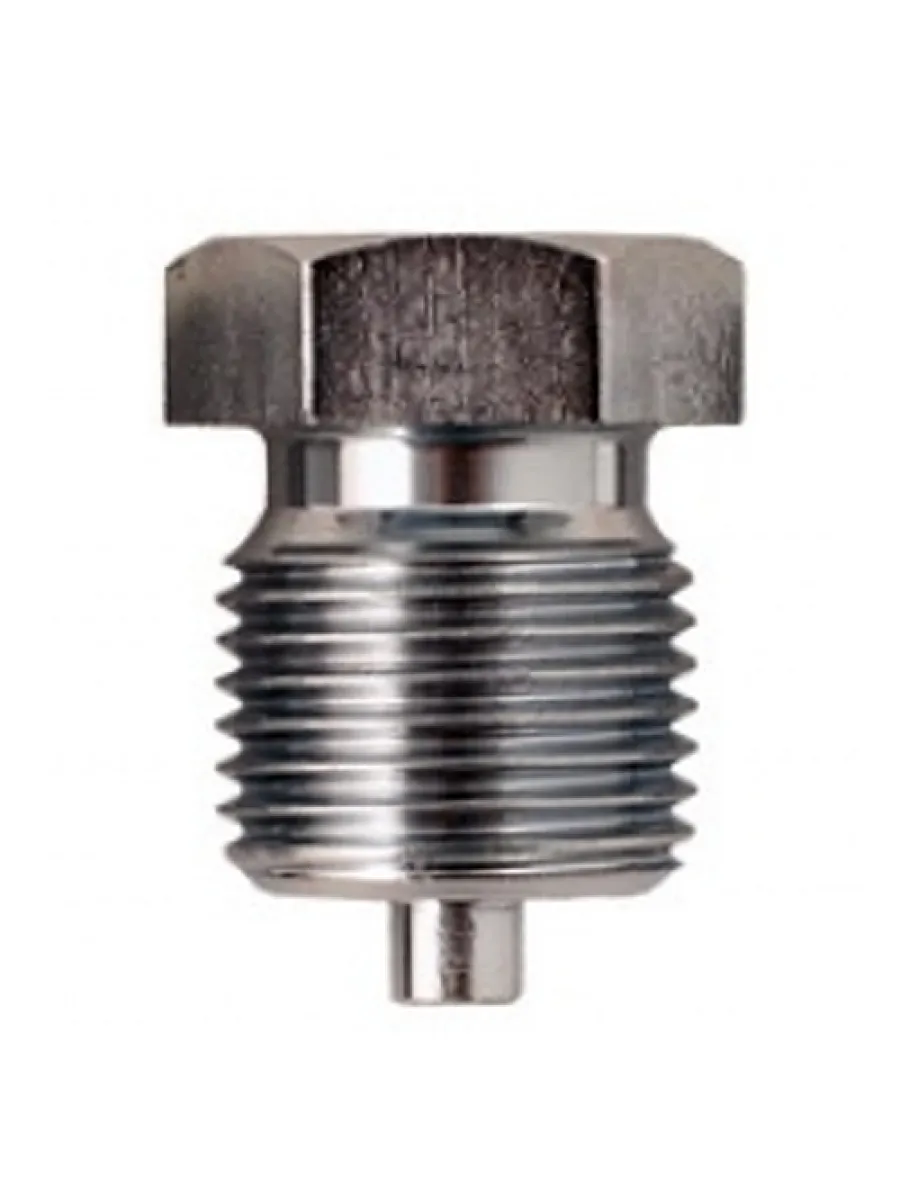

Переходник для манометра ПР-М20х1,5/ G1/2

Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах, газоходах и т.д.), для установки термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100мПа в СА.

Материал сталь
Масса нетто 0.074 кг
Страна происхождения Китай
Назначение под кран для манометров
Строительная длина 40мм
Присоединительный размер G1/2"
Тип установки прямое

Страна происхождения Беларусь
Максимальное давление 1,6МПа
Максимальная температура измеряемой среды 80С
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

Материал корпуса    сталь
Тип соединения    штуцер
Номинальный диаметр резьбы    М12х1.5
Тип резьбы    метрическая
Материал соединения    латунь
Диапазон измерения    от 0 до 1.6, МПа
Стекло    техническое
Дополнительная информация    метрическая резьба М12х1.5
Срок службы, лет    5
Максимальная температура рабочей среды, С°    60
Степень защиты    IP40
Класс точности    2.5

Трубки Перкинса (демпферные трубки) предназначены для охлаждения измеряемой среды в точке контактирования манометра и промышленной системы, а также для присоединения запорной арматуры и приборов к трубопроводу.
Используются для защиты манометров от пульсации измеряемой среды и перегрева.

Техническая характеристика:

Рабочая среда  Природные углеводороды, воздух, вода, перегретый пар, нефтепродукты и др., не вызывающие коррозии элементов, контактирующих с рабочей средой
Рабочее давление, Pр, МПа 25
Температура рабочей среды, ºС 300
Материал изделия ст 20
Присоединительные размеры:
- со стороны процесса   Наружная резьба М20х1,5
- со стороны датчика давления Внутренняя резьба М20х1,5

Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда. Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую. Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой. Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.

Характеристики:
Максимальная температура измеряемой среды - до + 200°C
Присоединительная резьба     Внутренняя М12*1,5 — наружная G1/2
Максимальное рабочее давление  25 Мпа

Тип соединения    штуцер
Номинальный диаметр резьбы    М20х1.5
Тип резьбы    метрическая
Материал соединения    латунь
Диапазон измерения    от 0 до 1, МПа
Стекло    техническое
Срок службы, лет    5

Страна происхождения Беларусь
Максимальное давление 1,0МПа
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт
