Диаметр наружный 1065 ± 10 мм Высота 30 ± 10 мм Номинальная нагрузка 250 кН Условия эксплуатации от -60ºС до +60ºС Срок службы изделия 25 лет. Гарантийные обязательства: 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев с момента отгрузки предприятием изготовителем.
Днище предназначено для установки на смотровых колодцах подземных инженерных сетей: водопровода, канализации, тепловых, газовых и кабельных сетей, расположенных в зоне зеленых насаждений, на тротуарах, пешеходных дорожках, на проезжей части улиц и магистральных дорогах.
С помощью УЗЛ верхняя чугунная крышка и нижняя стальная крышки надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию.

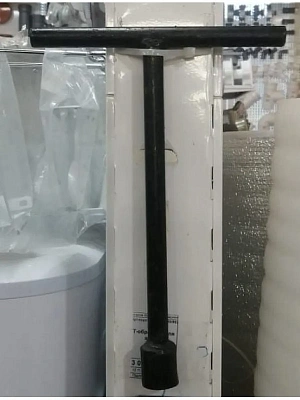

УЗЛ-Л состоит из корпуса люка с установленными верхней чугунной и нижней стальной крышками, в эксплуатационном положении скрепляемых между собой резьбовым соединением при помощи специального ключа. В центре чугунной крышки выполнено отверстие, в котором неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, а в её центральной части имеется подъёмная гайка, которая при помощи специального ключа навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

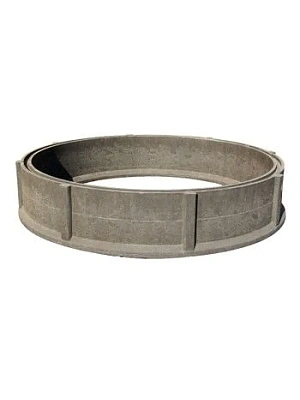

Кольцо предназначено для сборки смотровых колодцев подземных инженерных сетей: водопровода, канализации, тепловых, газовых и кабельных сетей, расположненных в зоне зеленых насаждений, на тротуарах, пешеходных дорожках, на проезжей части улиц и магистральных дорогах.
Диаметр наружный 1100 ± 10 мм Диаметр внутренний 980 ± 10 мм Высота 200 ± 10 мм Номинальная нагрузка 250 кН Условия эксплуатации от -60ºС до +60ºС Срок службы изделия 25 лет. Гарантийные обязательства: 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев с момента отгрузки предприятием изготовителем.

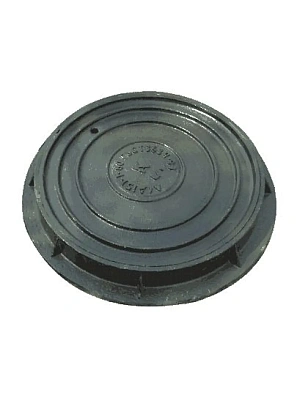

Наименование: Люк чугунный тип Л замком и упором для смотровых колодцев Обозначение: Люк Л (А15)-2-60 ГОСТ 3634-99 Габаритные размеры: Корпус: 750х75 Крышка: 630
Материал: Чугун Сч 20 ГОСТ 1412-85 Устанавливаются на колодцах сетей водопровода, канализации, тепло и газоснабжения в зонах зеленых насаждений и пешеходных зонах. Номинальная нагрузка 1,5 тонны
Гарантийный срок эксплуатации - 3 года со дня ввода люков в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем.
Люки соответствуют требованиям ГОСТ 3634-99. Срок службы не менее 10 лет
Корпус, мм х мм 870х120 Крышка, мм 650 Масса, кг 141 Номинальная нагрузка, т 40 Производство Россия

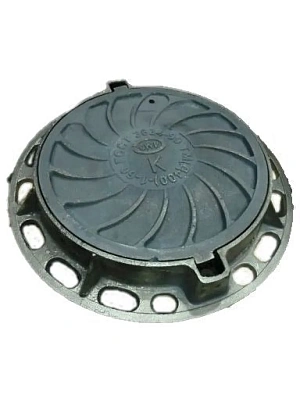

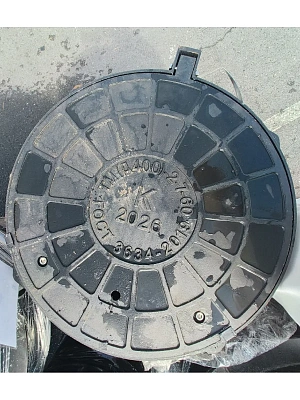

Люк чугунный тип Т магистральный с запорным устройством для смотровых колодцев Обозначение: Люк ТМ (D400)-2-60 ГОСТ 3634-99 Материал: Чугун Сч 20 ГОСТ 1412-85 Устанавливаются на колодцах сетей водопровода, канализации, тепло и газоснабжения на городских автодорогах с интенсивным движением. Гарантийный срок эксплуатации - 3 года со дня ввода люков в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем. Люки соответствуют требованиям ГОСТ 3634-99. Срок службы не менее 10 лет

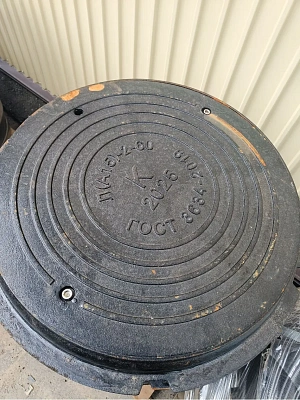

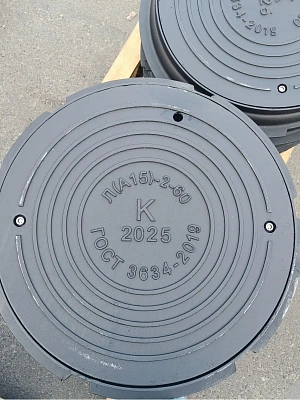

Люк канализационный тип Л Устанавливаются на колодцах сетей канализации в зонах зеленых насаждений и пешеходных зонах.
Корпус 750х72 мм Крышка 630х18 мм Масса, кг 26 Номинальная нагрузка 1,5 тонны Производство Китай Технические требования по ГОСТ 3634-2019 Материал: Высокопрочный чугун с шаровидным графитом (ВЧШГ)
Люк канализационный тип Л Устанавливаются на колодцах сетей канализации в зонах зеленых насаждений и пешеходных зонах.
Корпус 750х72 мм Крышка 630х18 мм Масса, кг 26 Номинальная нагрузка 1,5 тонны Производство Китай Технические требования по ГОСТ 3634-2019 Материал: Высокопрочный чугун с шаровидным графитом (ВЧШГ)
Корпус, мм х мм 870х120 Крышка, мм 650 Масса, кг 141 Номинальная нагрузка, т 40 Производство Россия
Люк чугунный тип Т магистральный с запорным устройством для смотровых колодцев Обозначение: Люк ТМ (D400)-2-60 ГОСТ 3634-99 Материал: Чугун Сч 20 ГОСТ 1412-85 Устанавливаются на колодцах сетей водопровода, канализации, тепло и газоснабжения на городских автодорогах с интенсивным движением. Гарантийный срок эксплуатации - 3 года со дня ввода люков в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем. Люки соответствуют требованиям ГОСТ 3634-99. Срок службы не менее 10 лет
Люк канализационный типа С Устанавливаются на колодцах сетей канализации на автостоянках, тротуарах и проезжих частях городских парков.
Корпус 780х75 мм Крышка 630х32 мм Масса, кг 30 Номинальная нагрузка 12,5 тонн Производство Китай Технические требования по ГОСТ 3634-2019 Материал: Высокопрочный чугун с шаровидным графитом (ВЧШГ)
Корпус, мм х мм 770х75 Крышка, мм 630 Масса, кг 30 Номинальная нагрузка, т 12,5 Производство Россия
Люк чугунный тип С для смотровых колодцев Обозначение: Люк С (В125)-1-60 ГОСТ 3634-2019 Материал: Чугун Сч 20 ГОСТ 1412-85 Устанавливаются на колодцах сетей водопровода, канализации, тепло и газоснабжения на автостоянках, тротуарах и проезжих частях городских парков. Гарантийный срок эксплуатации - 3 года со дня ввода люков в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем. Люки соответствуют требованиям ГОСТ 3634-2019. Срок службы не менее 10 лет
Люк канализационный типа Т Устанавливаются на колодцах сетей канализации на городских автодорогах с интенсивным движением.
Корпус 830х100 мм Крышка 646х25 мм Масса, кг 39 Номинальная нагрузка 25 тонн Производство Китай Материал: Высокопрочный чугун с шаровидным графитом (ВЧШГ)

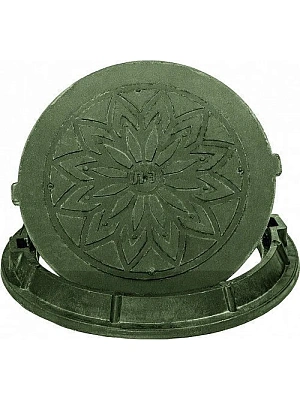

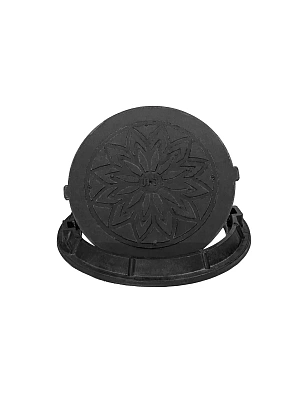

Диаметр крышки 600±5 мм Диаметр корпуса 740±5 мм Высота люка 75±3 мм Толщина крышки 36±3 мм Диаметр логотипа 480 мм Номинальная нагрузка 30 кН (3,0 тонны) Вес 24±2 кг
ТУ4859-001-21620037-2008
Люк предназначен для установки его на смотровых колодцах всех видов подземных инженерных коммуникаций, расположенных в зонах зеленых насаждений и тротуарах, выгребных ямах. Без заезда автотранспорта!
Полимерно-песчаные люки являются идеальной альтернативой классическим канализационным люкам из чугуна. Метод производства путем прессования нагретого раствора из песка и полимеров позволяет добиться максимальной прочности готового изделия.
Для лучшего открывания, предусмотрен зазор между крышкой и корпусом по 3мм с каждой стороны. Проушины люка предназначены для стабилизации крышки люка, а не для открывания. Гарантийный срок эксплуатации - 1 год со дня ввода люка в эксплуатацию. Люки эксплуатируют при температуре от -50ºС до +70ºС. Срок службы не менее 20 лет.

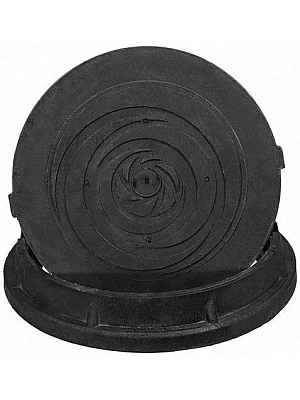

Диаметр крышки 620±5 мм Диаметр корпуса 780±5 мм Толщина крышки 58±3 мм Номинальная нагрузка 150 кН (15,0 тонн) Вес 48±2 кг
ТУ4859-001-21620037-2008
Люк предназначен для установки его на смотровых колодцах всех видов подземных инженерных коммуникаций, расположенных в зонах зеленых насаждений и тротуарах, выгребных ямах. Без заезда автотранспорта!
Для лучшего открывания, предусмотрен зазор между крышкой и корпусом по 3мм с каждой стороны. Проушины люка предназначены для стабилизации крышки люка, а не для открывания. Гарантийный срок эксплуатации - 1 год со дня ввода люка в эксплуатацию. Люки эксплуатируют при температуре от -50ºС до +70ºС. Срок службы не менее 20 лет.
Смотровые люки из высокопрочных полимерных композиций – это новейшая технологическая разработка. Данный вид продукции создан как альтернатива чугунным и бетонным люкам. Полимерно-песчаные люки производятся с учетом техники безопасности и отвечают современным требованиям экологических норм.Полимерные люки легко обеспечивают доступ к скрытым коммуникациям при прокладке сетей. Люки из высокопрочных полимеров легкие и долговечные, экологически безопасные. Полимерно-песчаные люки не выделяют вредных для человека токсинов и отравляющих веществ.Благодаря специальным наполнителям вторичная переработка полимерно-песчаных люков невозможна и не представляет никакого интереса для приемщиков вторсырья.
630 - диаметр крышки 800 - внешний диаметр 580 - диаметр лаза люка 80 - высота Вес 86 кг
630 - диаметр крышки 800 - внешний диаметр 580 - диаметр лаза люка 80 - высота Вес 86 кг
Смотровые люки из высокопрочных полимерных композиций – это новейшая технологическая разработка. Данный вид продукции создан как альтернатива чугунным и бетонным люкам. Полимерно-песчаные люки производятся с учетом техники безопасности и отвечают современным требованиям экологических норм.Полимерные люки легко обеспечивают доступ к скрытым коммуникациям при прокладке сетей. Люки из высокопрочных полимеров легкие и долговечные, экологически безопасные. Полимерно-песчаные люки не выделяют вредных для человека токсинов и отравляющих веществ.Благодаря специальным наполнителям вторичная переработка полимерно-песчаных люков невозможна и не представляет никакого интереса для приемщиков вторсырья.
1.Условное обозначение изделия: 1,5 30 ЛОП (далее, Люк) с 2-мя проушинами ТУ4859-001-82921764-2008. 2.Назначение и область применения: Люк предназначен для установки его на смотровых колодцах всех видов подземных инженерных коммуникаций, дачный вариант - выгребные ямы. БЕЗ ЗАЕЗДА АВТОТРАНСПОРТА! 3.Основные технические характеристики: - Номинальная нагрузка, кН: 15 - Диаметр крышки, мм: 600 ± 5 - Диаметр корпуса, мм: 740 ± 5 - Высота люка, мм: 70 - Толщина крышки, мм: 30 - Масса, кг: 20 ±1 Для лучшего открывания, предусмотрен зазор между крышкой и корпусом по 3мм с каждой стороны. Проушины люка предназначены для стабилизации крышки люка, а не для открывания. Крышка люка испытана на механическую прочность усилием 15 кН (1,5 тонны) и признана годной к эксплуатации. 4.Гарантийный срок эксплуатации: Изготовитель гарантирует соответствие люков требованиям настоящих ТУ при соблюдении условий транспортировки, хранении и эксплуатации. Гарантийный срок эксплуатации – 1 год со дня ввода люка в эксплуатацию. Люки эксплуатируют при температуре от -50ºС до +70ºС. Люки перевозят любым видом транспортных средств согласно правилам перевозок. Срок службы не менее 20 лет. 5 Комплектность: Крышка – 1 шт., корпус – 1 шт. Паспорт – 1 экз. (на партию люков).
Смотровые люки из полимерно-песчаной смеси (люки полимер-песчаные) - это новейшая революционная разработка. Люки полимер-песчаные созданы как альтернатива чугунным люкам. Изделия производятся с учетом техники безопасности и экологических норм, отвечают всем требованиям современной промышленности. Полимер-песчаные люки легко обеспечивают доступ к скрытым коммуникациям при прокладке сетей. Благодаря использованию термостойких красок такие полимер-песчаные люки практически незаметны на поверхности газонов и дорожных покрытий.

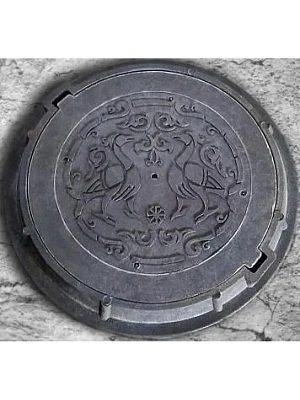

Высота, мм 70 Диаметр, мм 625 Диаметр обоймы, мм 765 Максимальная нагрузка 1,5 т Цвет зеленый
Вес 19 кг
Смотровые люки из полимерно-песчаной смеси (люки полимер-песчаные) - это новейшая революционная разработка. Люки полимер-песчаные созданы как альтернатива чугунным люкам. Изделия производятся с учетом техники безопасности и экологических норм, отвечают всем требованиям современной промышленности. Полимер-песчаные люки легко обеспечивают доступ к скрытым коммуникациям при прокладке сетей. Благодаря использованию термостойких красок такие полимер-песчаные люки практически незаметны на поверхности газонов и дорожных покрытий.
Этот канализационный люк, созданный по итальянским проектам, сочетает в себе эстетику и исключительную надежность высокопрочного чугуна. Он обладает повышенной стойкостью к ударам и истиранию, что позволяет ему выдерживать значительные механические нагрузки.
Сфера применения люка обширна: от частных домовладений до зон с интенсивным движением — проезжих частей, тротуаров, парковок и промышленных объектов. Его конструкция включает антивандальные элементы и обеспечивает плотную посадку крышки, что предотвращает несанкционированное проникновение и гарантирует длительный срок службы. Доступны модификации с уплотнительной резинкой или амортизирующими вставками для различных условий эксплуатации.
Мы предлагаем комплексное оснащение ваших территорий: помимо люков, у нас вы найдете водоотводные лотки, дождеприемники, скрытые бордюры, газонные решетки, системы грязезащиты и все необходимые комплектующие для благоустройства.
Класс нагрузки С250 Внутренний диаметр 431 мм Длина 540 мм Ширина 540 мм Высота 65 мм Вес 24.3 кг Размер 550х550х65 мм
Этот канализационный люк, созданный по итальянским проектам, сочетает в себе эстетику и исключительную надежность высокопрочного чугуна. Он обладает повышенной стойкостью к ударам и истиранию, что позволяет ему выдерживать значительные механические нагрузки.
Сфера применения люка обширна: от частных домовладений до зон с интенсивным движением — проезжих частей, тротуаров, парковок и промышленных объектов. Его конструкция включает антивандальные элементы и обеспечивает плотную посадку крышки, что предотвращает несанкционированное проникновение и гарантирует длительный срок службы. Доступны модификации с уплотнительной резинкой или амортизирующими вставками для различных условий эксплуатации.
Мы предлагаем комплексное оснащение ваших территорий: помимо люков, у нас вы найдете водоотводные лотки, дождеприемники, скрытые бордюры, газонные решетки, системы грязезащиты и все необходимые комплектующие для благоустройства.
Класс нагрузки С250 Внутренний диаметр 481 мм Длина 590 мм Ширина 590 мм Высота 65 мм Вес 28.3 кг Размер 600х600х65 мм
Этот канализационный люк, созданный по итальянским проектам, сочетает в себе эстетику и исключительную надежность высокопрочного чугуна. Он обладает повышенной стойкостью к ударам и истиранию, что позволяет ему выдерживать значительные механические нагрузки.
Сфера применения люка обширна: от частных домовладений до зон с интенсивным движением — проезжих частей, тротуаров, парковок и промышленных объектов. Его конструкция включает антивандальные элементы и обеспечивает плотную посадку крышки, что предотвращает несанкционированное проникновение и гарантирует длительный срок службы. Доступны модификации с уплотнительной резинкой или амортизирующими вставками для различных условий эксплуатации.
Мы предлагаем комплексное оснащение ваших территорий: помимо люков, у нас вы найдете водоотводные лотки, дождеприемники, скрытые бордюры, газонные решетки, системы грязезащиты и все необходимые комплектующие для благоустройства.
Класс нагрузки С250 Внутренний диаметр 588 мм Длина 650 мм Ширина 650 мм Высота 65 мм Вес 30.5 кг
Люк состоит из следующих основных частей: -Крышка люка, материал Высокопрочный чугун ВЧ 50 ГОСТ 7293 – 85. Служит для перекрытия лаза в колодец. -Корпус люка, материал Высокопрочный чугун ВЧ 50 ГОСТ 7293 – 85. Служит для размещения и фиксации крышки люка. -Крепеж, стальные болты и гайки для крепления крышки люка к корпусу. -Полимерная прокладка, для смягчения ударных нагрузок от крышки люка в корпус. Материал полимер. -Паспорт качества изделия.
Особенность применения Круглые чугунные люки Аквасток серии Terra islands с классом нагрузки С250 хорошо подходят для монтажа как с асфальтобетонным покрытием, так и с мощенным покрытием.
Применение люков круглой формы обуславливается следующими факторами: традиционная форма дорожного люка не дает провалиться крышке в колодец, сочетание болтового крепления с подпружиненной защелкой и эластичной прокладкой дают защиту от стуков при эксплуатации с частым проездом автотранспорта, - уникальный дизайн Островов - islands
Рекомендуются к применению в зонах со средней интенсивностью движения: городские дороги, парковые зоны, парковки автотранспорта.
Класс нагрузки С250 Внутренний диаметр 600 мм Длина 775 мм Ширина 775 мм Высота 100 мм Вес 45,5 кг Размер 750х100 мм
