Компенсатор сильфонный осевой

Компенсатор КСО 200-16-100 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-50мм, т.е. он имеет компенсирующую способность 50мм.

При растяжении КСО 200-16-100 на 50мм максимальный рабочий ход составит 100мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 475мм;
Эффективная площадь, 437см2;
Осевая жесткость, 462Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 560мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 432мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 150-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25 мм.

При растяжении КСО 150-16-60 на 25мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 150 мм;
Строительная длина L = 270мм;
Эффективная площадь, 268см2;
Осевая жесткость, 320Н/мм;
Наружный диаметр патрубков 159мм;
Наружный диаметр сильфона 191мм;
Толщина стенки патрубков 4,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 150 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 100-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 100-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 100 мм;
Строительная длина L = 270мм;
Эффективная площадь, 128см2;
Осевая жесткость, 268Н/мм;
Наружный диаметр патрубков d, 108мм;
Наружный диаметр сильфона D, 138мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 100 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 40 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D70мм. t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (48,3x3,5): углеродистая сталь с фосфатным покрытием.

Ду, мм - 80
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 35 (±17,5)
Эффект.площадь, F'эфф, см2 - 87,0
Жесткость осевого хода, Cλ, кН/м - 290
Присоединит. размеры, мм:
Do 89
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 350
Высота H - 150

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Компенсатор КСО 65-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 65-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 65 мм;
Строительная длина L = 240мм;
Эффективная площадь, 58см2;
Осевая жесткость, 184Н/мм;
Наружный диаметр патрубков d, 76мм;
Наружный диаметр сильфона D, 95мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 65 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвжной опоры долно быть не больше 4Ду и не менее 2Ду.
Производство компенсатора Ду65 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 80-16-70 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-35мм, т.е. он имеет компенсирующую способность 35мм.

При растяжении КСО 80-16-70 на 35мм максимальный рабочий ход составит 70мм.
Условный диаметр трубопровода Ду, Dn - 80 мм;
Строительная длина L = 415мм;
Эффективная площадь, 79см2;
Осевая жесткость, 203Н/мм;
Наружный диаметр патрубков d, 89мм;
Наружный диаметр сильфона D, 110мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 80 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду80 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 80-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 80-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 80 мм;
Строительная длина L = 250мм;
Эффективная площадь, 79см2;
Осевая жесткость, 200Н/мм;
Наружный диаметр патрубков d, 89мм;
Наружный диаметр сильфона D, 110мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 80 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду80 осуществляется с применением современного иностранного оборудования.

Ду, мм - 65
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 25 (±12,5)
Эффект.площадь, F'эфф, см2 - 58,0
Жесткость осевого хода, Cλ, кН/м - 380
Присоединит. размеры, мм:
Do 76
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 300
Высота H - 120

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Компенсатор КСО 125-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 125-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 125 мм;
Строительная длина L = 270мм;
Эффективная площадь, 183см2;
Осевая жесткость, 326Н/мм;
Наружный диаметр патрубков d, 133мм;
Наружный диаметр сильфона D, 167мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 125 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 25 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D48.3мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (33,4x3,2): углеродистая сталь с фосфатным покрытием.

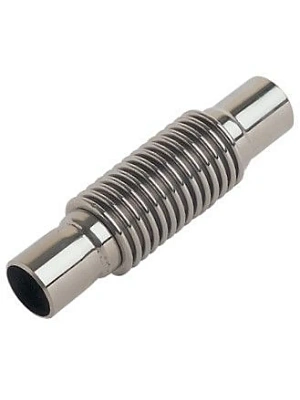

Ду, мм - 50
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 25 (±12,5)
Эффект.площадь, F'эфф, см2 - 32
Жесткость осевого хода, Cλ, кН/м - 80
Присоединит. размеры, мм:
Do 57
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 300
Высота H - 100

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 20 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D48.3мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (26,7x2,9): углеродистая сталь с фосфатным покрытием.

Условный диаметр трубопровода Ду, Dn - 32 мм;
Строительная длина L = 290мм;
Эффективная площадь, 18см2;
Осевая жесткость, 11,6Н/мм;
Наружный диаметр патрубков d, 39мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Осевые компенсаторы Ду 32 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду32 осуществляется с применением современного иностранного оборудования.
Компенсатор КСО 32-16-50 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.
При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25мм.
При растяжении КСО 32-16-50 на 25мм максимальный рабочий ход составит 50мм.

В комплекте поставки заказчику передаются все необходимые отгрузочные документы в соответствии с законодательством РФ, в том числе паспорт на компенсаторы, сертификат и разрешение на применение.

Компенсатор КСО 50-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30 мм.

При растяжении КСО 50-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 50 мм;
Строительная длина L = 240мм;
Эффективная площадь, 37см2;
Осевая жесткость, 157Н/мм;
Наружный диаметр патрубков 57мм;
Наружный диаметр сильфона 79мм;
Толщина стенки патрубков 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 50 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду
Производство компенсатора Ду50 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 40-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 40-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 40 мм;
Строительная длина L = 240мм;
Эффективная площадь, 23см2;
Осевая жесткость, 102Н/мм;
Наружный диаметр патрубков d, 48мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 40 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду40 осуществляется с применением современного иностранного оборудования.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 15 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм. D40мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (21,3х2,8): углеродистая сталь с фосфатным покрытием.

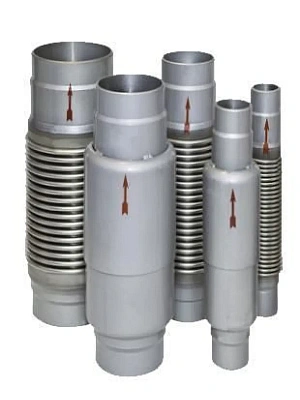

Условное обозначение КШМ 15
Условный проход,Ду, мм 15
Условное давление Ру МПА 1,6
Рабочий ход, l (сжатие), мм 25
Присоединит. Размеры, мм 21,15
Габаритные размеры, мм 38, 250
Эффективная площадь, F эфф, см2 4,24
Жесткость СQ, кН/м 1,6
Пред.откл., % ±50

Компенсаторы сильфонные осевые малогабаритные модели КМШ (компенсаторы) предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов центрального теплоснабжения и горячего водоснабжения внутри жилых и производственных зданий, а также трубопроводов насосных, водонагревательных установок, трепловых пунктов потребителей и других сооружений тепловых сетей. Компенсаторы рекомендуется устанавливать в зданиях с двухтрубной системой отопления высотой 7 и более этажей.

Назначенная наработка компенсаторов должна составлять не менее 3000 циклов сжатия-растяжения при перемещении на полный рабочий ход.
Компенсаторы состоят из сильфона - тонкостенной гофрированной оболочки из антикоррозионной нержавеющей стали; присоединительной арматуры из малоуглеродистой стали для приварки к трубопроводу; внешнего защитного кожуха и внутреннего экрана.
Компенсатор установленный на прямолинейном участке трубопровода между неподвижными опорами, воспринимает осевое изменение длины этого участка, вызванное температурным расширением материала трубопровода при изменении температурного режима тепловой сети.
Указания мер безопасности
При монтаже и эксплуатации компенсаторов должны соблюдаться нормы и требования безопасности, действующие на объектах применения: требования глав СНиП по проектированию тепловых сетей, по производству и приемке работ наружных сетей и сооружений водоснабжения, канализации и теплоснабжения, по технике безопасности в строительстве, а также правил пожарной безопасности при проведении сварочных работ и других нормативных документов.
Указания по эксплуатации (применению)
Компенсаторы допускается применять в районах строительства с расчетной наружной температурой для проектирования систем отопления не ниже минус 30° С.
Сейсмичность районов строительства - до девяти баллов включительно.
Компенсаторы должны устанавливаться только на прямолинейных участках трубопроводов, ограниченных неподвижными опорами. Между неподвижными опорами допускается размещать только один компенсатор.
Способ присоединения компенсатора к трубопроводу - сварка.
На трубопроводе должны быть предусмотрены направляющие опоры, исключающие перемещение трубопровода в радиальном направлении. Оптимальное расстояние от компенсатора до неподвижной или направляющей опоры 2...3 Ду. Допускается увеличивать расстояние от компенсатора до опоры до трех метров.
На участках трубопроводов с сильфонными компенсаторами не допускается применение подвесных опор.
При выборе неподвижных опор должны учитываться следующие факторы:
- распорное усилие компенсатора;
- усилие жесткости компенсатора;
- трение в направляющих и скользящих опорах.
Расчет нагрузок на концевые и промежуточные неподвижные опоры при различных способах установки компенсаторов выполняется на этапе проектирования тепловой сети и приводится в специальной литературе.
Максимальное расстояние между неподвижными опорами труб определяется по формуле:
Lmax = 0.9l / a(t-tpo) (1)
где 0,9 - коэффициент запаса, учитывающий неточности расчета и погрешности монтажа;
l - компенсирующая способность компенсатора,мм (см. в таблице выше);
а - средний коэффициент линейного расширения трубной стали при нагреве от 0°С до t°С, мм/м °С;
t - расчетная температура сетевой воды в подающем трубопроводе, °С;
tpo - расчетная температура наружного воздуха для проектирования систем отопления, принимаемая равной средней температуре воздуха наиболее холодной пятидневки по главе СНиП "Строительная климатология и геофизика", °С.
Компенсаторы могут устанавливаться как на горизонтальных, так и вертикальных участках трубопроводов. Направление потока среды должно совпадать с направлением стрелки на этикетке или кожухе компенсатора в случае его горизонтального расположения. При вертикальной установке компенсатора стрелка должна показывать вниз независимо от того, является ли направление протекания среды в трубопроводе восходящим или нисходящим.
Компенсаторы не требуют обслуживания в процессе эксплуатации и относятся к классу неремонтируемых изделий.
Компенсаторы могут эксплуатироваться с жидкими и газообразными средами не вызывающими коррозии материалов компенсатора при температуре от минус 30°С до плюс 200°С. При использовании компенсаторов в системе отопления высотных зданий транспортируемой средой является сетевая вода с температурой до 150°С.
Монтаж компенсаторов производится в соответствии с проектом трубопровода, выполненным проектной организацией.
Хранить и транспортировать компенсаторы к месту монтажа следует в заводской упаковке, исключая возможность их механического повреждения.
Хранить распакованные и расконсервированные компенсаторы на открытых площадках запрещается.
Перед монтажом компенсаторы должны быть проверены на соответствие их технических характеристик проекту тепловой сети, а также на отсутствие забоин и других повреждений кожуха и присоединительных патрубков.
При монтаже компенсаторов следует избегать скручивающих и изгибающих относительно продольной оси изделия нагрузок.
Монтаж компенсаторов разрешается производить при температуре воздуха не ниже минус 10°С.
Монтаж компенсаторов
- участки трубопровода до и после компенсатора должны быть смонтированы и закреплены в неподвижных опорах ОН-1 и ОН-2 таким образом, чтобы расстояние между концами труб в месте установки компенсатора соответствовало длине компенсатора в состоянии поставки L;
- компенсатор подвести к стыкам, обеспечить с помощью центраторов соосность присоединительной арматуры компенсатора и концов трубопровода;
- заварить стыки.
При обнаружении негерметичности компенсатора в процессе испытаний он демонтируется и заменяется новым, о чем составляется акт.
Если после гидравлических испытаний будет установлено, что длина компенсатора увеличилась более чем на 15% по сравнению с длиной при монтаже, что свидетельствует о смещении неподвижных опор, необходимо произвести ревизию опорных конструкций, а компенсатор заменить на новый, о чем составляется акт.
Срок службы компенсаторов не менее 20 лет при концентрации хлоридов в транспортируемой среде не более 30 мг/кг.
Условия хранения должны соответствовать группе С по ГОСТ15150-69.
Хранить компенсаторы следует в заводской упаковке в закрытых или други помещениях с естественной вентиляцией, где температураи влажность воздуха существенно меньше, чем на открытом воздухе, при отсутствии воздействия паров кислот и щелочей.
Условия транспортирования компенсаторов - по условиям хранения 9(ОЖ1) тип атмосферы IV по ГОСТ15150-69.
Компенсаторы транспортируются всеми видами транспорта в крытых транспортных средствах в заводской упаковке в соотвествии с правилами перевозок грузов, действующими на каждом виде транспорта.
Изготовитель гарантирует соответствие компенсаторов требованиям технической документации при соблюдении потребителем условий эксплуатации, правил хранения, транспортировки и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 600мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 150-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25 мм.

При растяжении КСО 150-16-60 на 25мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 150 мм;
Строительная длина L = 270мм;
Эффективная площадь, 268см2;
Осевая жесткость, 320Н/мм;
Наружный диаметр патрубков 159мм;
Наружный диаметр сильфона 191мм;
Толщина стенки патрубков 4,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 150 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 150-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25 мм.

При растяжении КСО 150-16-60 на 25мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 150 мм;
Строительная длина L = 270мм;
Эффективная площадь, 268см2;
Осевая жесткость, 320Н/мм;
Наружный диаметр патрубков 159мм;
Наружный диаметр сильфона 191мм;
Толщина стенки патрубков 4,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 150 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсаторов многослойных 32-16-50 осуществляется с внутренним экраном и защитным кожухом из нержавеющей стали, и патрубками под приварку из оцинкованной стали. Компенсаторы DEK multilayer 32-16-50 оснащены стабилизатором, позволяющим отслеживать нагрузки в системах отопления и водоснабжения и защищающим сильфон от перекручивания.
DEK multilayer 32-16-50, где

DEK multilayer – декоративный многослойный компенсатор для систем отопления и водоснабжения;

32 — условный диаметр, мм;

16 — условное давление, кг/см2;

50 — компенсирующая способность, мм.

Основные размеры и технические характеристики.

наименование DEK multilayer 32-16-50
DN, мм 32
D, мм 60,3
L, мм 285
Dr*s, мм 42,2*3,2
масса, кг 1,4
Осевое перемещение, мм 50 (-30;+20)
Осевая жесткость кг/мм 45
Эфф.Площадь, см2 17
РN, МПа 1,6
