Струбцина монтажная

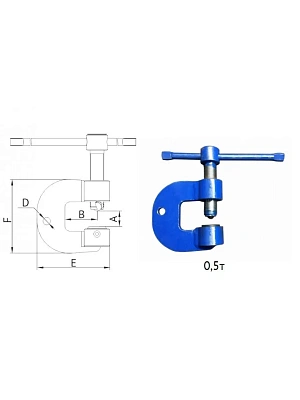

Обозначение ЗСТ-0,5
Создаваемое усилие 0,5 тн
A 28 мм
B 60 мм
D 14 мм
E 136 мм
F 138 мм

Струбцины ЗСТ предназначены для подъема и перемещения в вертикальном положении листового металла и аналогичных грузов. Могут использоваться для стягивания и кантования изделий при проведении монтажных, сварочных, сборочных работ.

Изделие является аналогом струбцин по ОСТ24.897.03-74. Конструкция струбцины ЗСТ аналогична модели МС с рядом модернизаций. Опорная площадка на винте струбцины представляет собой запрессованный в тело винта шарик. Это уменьшает площадь соприкосновения, но значительно увеличивает контактное давление.

В теле струбцины используется круглая опорная площадка с контактными ребрами. Подобная опорная пятка используется на эксцентриковых захватах для листа и отлично себя зарекомендовала. Конструкция нижней пяты и винта гарантирует прижимное усилие необходимое для обеспечения номинальной грузоподъемности.

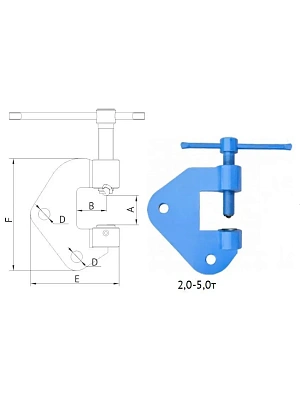

Обозначение ЗСТ-2,0
Создаваемое усилие 2,0 тн
A 60 мм
B 60 мм
D 24 мм
E 184 мм
F 232 мм

Струбцины ЗСТ предназначены для подъема и перемещения в вертикальном положении листового металла и аналогичных грузов. Могут использоваться для стягивания и кантования изделий при проведении монтажных, сварочных, сборочных работ.

Изделие является аналогом струбцин по ОСТ24.897.03-74. Конструкция струбцины ЗСТ аналогична модели МС с рядом модернизаций. Опорная площадка на винте струбцины представляет собой запрессованный в тело винта шарик. Это уменьшает площадь соприкосновения, но значительно увеличивает контактное давление.

В теле струбцины используется круглая опорная площадка с контактными ребрами. Подобная опорная пятка используется на эксцентриковых захватах для листа и отлично себя зарекомендовала. Конструкция нижней пяты и винта гарантирует прижимное усилие необходимое для обеспечения номинальной грузоподъемности.

Обозначение ЗСТ-3,0
Создаваемое усилие 3,0 тн
A 75 мм
B 70 мм
D 40 мм
E 262 мм
F 300 мм

Струбцины ЗСТ предназначены для подъема и перемещения в вертикальном положении листового металла и аналогичных грузов. Могут использоваться для стягивания и кантования изделий при проведении монтажных, сварочных, сборочных работ.

Изделие является аналогом струбцин по ОСТ24.897.03-74. Конструкция струбцины ЗСТ аналогична модели МС с рядом модернизаций. Опорная площадка на винте струбцины представляет собой запрессованный в тело винта шарик. Это уменьшает площадь соприкосновения, но значительно увеличивает контактное давление.

В теле струбцины используется круглая опорная площадка с контактными ребрами. Подобная опорная пятка используется на эксцентриковых захватах для листа и отлично себя зарекомендовала. Конструкция нижней пяты и винта гарантирует прижимное усилие необходимое для обеспечения номинальной грузоподъемности.

Обозначение ЗСТ-5,0
Создаваемое усилие 5,0 тн
A 100 мм
B 75 мм
D 40 мм
E 265 мм
F 330 мм

Струбцины ЗСТ предназначены для подъема и перемещения в вертикальном положении листового металла и аналогичных грузов. Могут использоваться для стягивания и кантования изделий при проведении монтажных, сварочных, сборочных работ.

Изделие является аналогом струбцин по ОСТ24.897.03-74. Конструкция струбцины ЗСТ аналогична модели МС с рядом модернизаций. Опорная площадка на винте струбцины представляет собой запрессованный в тело винта шарик. Это уменьшает площадь соприкосновения, но значительно увеличивает контактное давление.

В теле струбцины используется круглая опорная площадка с контактными ребрами. Подобная опорная пятка используется на эксцентриковых захватах для листа и отлично себя зарекомендовала. Конструкция нижней пяты и винта гарантирует прижимное усилие необходимое для обеспечения номинальной грузоподъемности.

Обозначение МС-1,0
Создаваемое усилие 1,0 тн
A 40 мм
B 35 мм
C 210 мм
D 190 мм
E 20 мм

Струбцины являются универсальным инструментом для стягивания и кантования изделий при проведении монтажных работ, также может применяться как грузоподъемное приспособление. Монтажные струбцины являются наиболее универсальными инструментами для подъема, перемещения и кантования грузов. Винтовая передача струбцины создает значительное усилие сжатия, необходимое для фиксации груза. При подъеме груза в вертикальном положении грузоподъемность струбцины уменьшается в 7-10 раз.

Винтовая передача позволяет создавать значительное усилие сжатия, необходимое для монтажа, кантования, правки изделий. Возможна дополнительная комплектация скобой (оговаривается при заказе).

Обозначение МС-2,0
Создаваемое усилие 2,0 тн
A 40 мм
B 35 мм
C 210 мм
D 190 мм
E 20 мм

Струбцины являются универсальным инструментом для стягивания и кантования изделий при проведении монтажных работ, также может применяться как грузоподъемное приспособление. Монтажные струбцины являются наиболее универсальными инструментами для подъема, перемещения и кантования грузов. Винтовая передача струбцины создает значительное усилие сжатия, необходимое для фиксации груза. При подъеме груза в вертикальном положении грузоподъемность струбцины уменьшается в 7-10 раз.

Винтовая передача позволяет создавать значительное усилие сжатия, необходимое для монтажа, кантования, правки изделий. Возможна дополнительная комплектация скобой (оговаривается при заказе).

Обозначение МС-3,0
Создаваемое усилие 3,0 тн
A 52 мм
B 70 мм
C 280 мм
D 240 мм
E 20 мм

Струбцины являются универсальным инструментом для стягивания и кантования изделий при проведении монтажных работ, также может применяться как грузоподъемное приспособление. Монтажные струбцины являются наиболее универсальными инструментами для подъема, перемещения и кантования грузов. Винтовая передача струбцины создает значительное усилие сжатия, необходимое для фиксации груза. При подъеме груза в вертикальном положении грузоподъемность струбцины уменьшается в 7-10 раз.

Винтовая передача позволяет создавать значительное усилие сжатия, необходимое для монтажа, кантования, правки изделий. Возможна дополнительная комплектация скобой (оговаривается при заказе).

Обозначение МС-5,0
Создаваемое усилие 5,0 тн
A 52 мм
B 70 мм
C 280 мм
D 240 мм
E 20 мм

Струбцины являются универсальным инструментом для стягивания и кантования изделий при проведении монтажных работ, также может применяться как грузоподъемное приспособление. Монтажные струбцины являются наиболее универсальными инструментами для подъема, перемещения и кантования грузов. Винтовая передача струбцины создает значительное усилие сжатия, необходимое для фиксации груза. При подъеме груза в вертикальном положении грузоподъемность струбцины уменьшается в 7-10 раз.

Винтовая передача позволяет создавать значительное усилие сжатия, необходимое для монтажа, кантования, правки изделий. Возможна дополнительная комплектация скобой (оговаривается при заказе).

Обозначение МС-7,5
Создаваемое усилие 7,5 тн
A 80 мм
B 65 мм
C 320 мм
D 310 мм
E 50 мм

Струбцины являются универсальным инструментом для стягивания и кантования изделий при проведении монтажных работ, также может применяться как грузоподъемное приспособление. Монтажные струбцины являются наиболее универсальными инструментами для подъема, перемещения и кантования грузов. Винтовая передача струбцины создает значительное усилие сжатия, необходимое для фиксации груза. При подъеме груза в вертикальном положении грузоподъемность струбцины уменьшается в 7-10 раз.

Винтовая передача позволяет создавать значительное усилие сжатия, необходимое для монтажа, кантования, правки изделий. Возможна дополнительная комплектация скобой (оговаривается при заказе).
