Захват для листовых материалов

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Грузоподъемность - 1,0 тн
Толщина листа - 0-18 мм
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Грузоподъемность - 2,0 тн
Толщина листа - 0-25мм
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Грузоподъемность - 3,2 тн
Толщина листа - 0-35 мм
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

Грузоподъемность -5 тн
Толщина листа - 0-50 мм
Габариты, мм 519х150х220

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

Грузоподъемность - 10,0 тн
Толщина листа - 0-80 мм
Размеры 635х182х400мм

Применяются для подъема и перемещения листа в вертикальном положении.
Лист надежно прижимается к корпусу захвата подпружиренным эксцентриком обратного действия. Удержание листа происходит за счет силы трения нажимного языка о поверхность груза.
Захват может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).
Для зацепления вертикального захвата листового металла может быть использован канатный строп типа 1СК, 2СК или 4СК, или цепной строп типа 1СЦ, 2СЦ или 4СЦ.
Также возможно использование вертикальных захватов листового металла в качестве комплектующих элементов при подъеме листов металла с помощью траверсы.

Предназначен для вертикального зацепления, подъёма и перемещения листового металла и других плоских грузов. Осуществление фиксации и удержания груза в поднятом положении происходит при помощи трения нажимного языка о поверхность груза.
Захват может работать как одиночно (при подъеме коротких листов металла), так и в паре (при подъеме длинных листов). Используются как со стропами, так и с траверсами.
Захваты DSQA относительно проушины отклоняются влево и вправо (вперед-назад не отклоняются). В захватах предусмотрен предохранительный замок, который фиксируется с помощью кольца. Фиксация особо актуальна при перемещении металла мобильными (передвижными) подъемными механизмами, где в ходе транспортировки возможно раскачивание груза.

Грузоподъёмность 1,0 тн
Толщ. листа 0-20 мм
Габариты 123х65х275 мм

Грузоподъёмность 2,0 тн
Толщ. листа 0-25 мм
Габариты 155х79х315 мм

Предназначен для вертикального зацепления, подъёма и перемещения листового металла и других плоских грузов. Осуществление фиксации и удержания груза в поднятом положении происходит при помощи трения нажимного языка о поверхность груза.
Захват может работать как одиночно (при подъеме коротких листов металла), так и в паре (при подъеме длинных листов). Используются как со стропами, так и с траверсами.
Захваты DSQA относительно проушины отклоняются влево и вправо (вперед-назад не отклоняются). В захватах предусмотрен предохранительный замок, который фиксируется с помощью кольца. Фиксация особо актуальна при перемещении металла мобильными (передвижными) подъемными механизмами, где в ходе транспортировки возможно раскачивание груза.

Назначение
Конструкция захвата ЗВЛ позволяет использовать его для подъема листового проката как в вертикальном, так и горизонтальном положении (с учетом понижающих коэффициентов), а также кантовать листы. Особенностью захвата является шарнирный тяговый элемент, работающий в трех плоскостях.

Конструкция
Основным рабочим элементом захвата является эксцентриковый кулачок, с помощью которого и осуществляется зажим груза. Фиксация груза происходит за счет силы трения, возникающей между рабочими органами захвата и поверхностью груза при его подъеме.

На опорной площадке и кулачке имеются зубья, которые повышают надежность зацепления груза, а так как контактная нагрузка очень велика, то работать данными захватами рекомендуется с грузами облдающими достаточно жесткой поверхностью, в частности это листовой прокат металла.

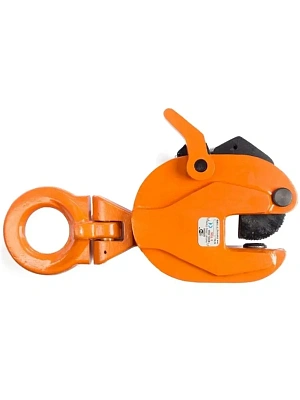

Предназначен для вертикального зацепления, подъёма и перемещения листового металла и других плоских грузов. Осуществление фиксации и удержания груза в поднятом положении происходит при помощи трения нажимного языка о поверхность груза.
Захват может работать как одиночно (при подъеме коротких листов металла), так и в паре (при подъеме длинных листов). Используются как со стропами, так и с траверсами.
Захваты DSQA относительно проушины отклоняются влево и вправо (вперед-назад не отклоняются). В захватах предусмотрен предохранительный замок, который фиксируется с помощью кольца. Фиксация особо актуальна при перемещении металла мобильными (передвижными) подъемными механизмами, где в ходе транспортировки возможно раскачивание груза.
Грузоподъёмность 3,2 тн
Толщ. листа 0-25 мм
Габариты 450х110х220 мм

Грузоподъёмность 5,0 тн
Толщ. листа 0-40 мм
Габариты 510х120х240 мм

Предназначен для вертикального зацепления, подъёма и перемещения листового металла и других плоских грузов. Осуществление фиксации и удержания груза в поднятом положении происходит при помощи трения нажимного языка о поверхность груза.
Захват может работать как одиночно (при подъеме коротких листов металла), так и в паре (при подъеме длинных листов). Используются как со стропами, так и с траверсами.
Захваты DSQA относительно проушины отклоняются влево и вправо (вперед-назад не отклоняются). В захватах предусмотрен предохранительный замок, который фиксируется с помощью кольца. Фиксация особо актуальна при перемещении металла мобильными (передвижными) подъемными механизмами, где в ходе транспортировки возможно раскачивание груза.

Обозначение CD-8
Г/п 8,0 тн
Толщина листа 10-80 мм
A 105 мм
B 25 мм
D 78 мм
E 75 мм
F 300 мм
G 155 мм
H 580 мм

Назначение
Захват типа CD применяется для подъема и перемещения листового проката и аналогичных грузов в вертикальном положении.

Конструкция
Захват работает на основе зажима груза эксцентриком, что обеспечивает его надежную фиксацию. Захват может работать как одиночно — при подъема коротких листов, так и к паре на стропе типа 1СК и 2СК. Зев захвата позволяет работать с листами толщиной до 90мм и весом до 12т.

При работе с длинными листами проката рекомендуем использовать траверсу.

Обозначение CD-12
Г/п 12,0 тн
Толщина листа 10-90 мм
A 120 мм
B 30 мм
D 78 мм
E 100 мм
F 320 мм
G 170 мм
H 670 мм

Назначение
Захват типа CD применяется для подъема и перемещения листового проката и аналогичных грузов в вертикальном положении.

Конструкция
Захват работает на основе зажима груза эксцентриком, что обеспечивает его надежную фиксацию. Захват может работать как одиночно — при подъема коротких листов, так и к паре на стропе типа 1СК и 2СК. Зев захвата позволяет работать с листами толщиной до 90мм и весом до 12т.

При работе с длинными листами проката рекомендуем использовать траверсу.

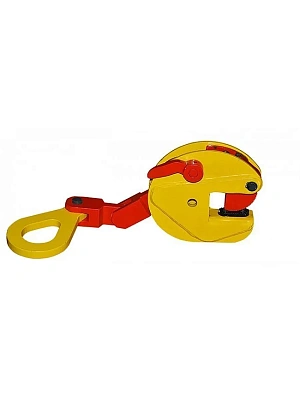

Обозначение ЗВЛ-1,0
Г/п 1,0 тн
Толщина листа 0-25 мм
A 52 мм
B 12 мм
D 45 мм
E 40 мм
F 130 мм
G 70 мм
H 320 мм

Назначение
Конструкция захвата ЗВЛ позволяет использовать его для подъема листового проката как в вертикальном, так и горизонтальном положении (с учетом понижающих коэффициентов), а также кантовать листы. Особенностью захвата является шарнирный тяговый элемент, работающий в трех плоскостях.

Конструкция
Основным рабочим элементом захвата является эксцентриковый кулачок, с помощью которого и осуществляется зажим груза. Фиксация груза происходит за счет силы трения, возникающей между рабочими органами захвата и поверхностью груза при его подъеме.

На опорной площадке и кулачке имеются зубья, которые повышают надежность зацепления груза, а так как контактная нагрузка очень велика, то работать данными захватами рекомендуется с грузами облдающими достаточно жесткой поверхностью, в частности это листовой прокат металла.

Обозначение ЗВЛ-3,0
Г/п 3,0 тн
Толщина листа 0-35 мм
A 76 мм
B 16 мм
D 60 мм
E 55 мм
F 180 мм
G 90 мм
H 465 мм

Назначение
Конструкция захвата ЗВЛ позволяет использовать его для подъема листового проката как в вертикальном, так и горизонтальном положении (с учетом понижающих коэффициентов), а также кантовать листы. Особенностью захвата является шарнирный тяговый элемент, работающий в трех плоскостях.

Конструкция
Основным рабочим элементом захвата является эксцентриковый кулачок, с помощью которого и осуществляется зажим груза. Фиксация груза происходит за счет силы трения, возникающей между рабочими органами захвата и поверхностью груза при его подъеме.

На опорной площадке и кулачке имеются зубья, которые повышают надежность зацепления груза, а так как контактная нагрузка очень велика, то работать данными захватами рекомендуется с грузами облдающими достаточно жесткой поверхностью, в частности это листовой прокат металла.

Обозначение ЗВЛ-5,0
Г/п 5,0 тн
Толщина листа 0-50 мм
A 87 мм
B 25 мм
D 80 мм
E 95 мм
F 275 мм
G 130 мм
H 680 мм

Назначение
Конструкция захвата ЗВЛ позволяет использовать его для подъема листового проката как в вертикальном, так и горизонтальном положении (с учетом понижающих коэффициентов), а также кантовать листы. Особенностью захвата является шарнирный тяговый элемент, работающий в трех плоскостях.

Конструкция
Основным рабочим элементом захвата является эксцентриковый кулачок, с помощью которого и осуществляется зажим груза. Фиксация груза происходит за счет силы трения, возникающей между рабочими органами захвата и поверхностью груза при его подъеме.

На опорной площадке и кулачке имеются зубья, которые повышают надежность зацепления груза, а так как контактная нагрузка очень велика, то работать данными захватами рекомендуется с грузами облдающими достаточно жесткой поверхностью, в частности это листовой прокат металла.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 0,75 тн
Максимальный интервал захвата 0-10 мм.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 1 тн
Максимальный интервал захвата 0-20 мм.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 1,5 тн
Максимальный интервал захвата 0-30 мм.

Применяется при строповке тонких и прогибающихся листов металла. Возможен захват как под вертикальным углом, так и под углом 45°
Захват работает в паре на стропе типа 2СК.
Захваты 1ЗСК2 могут комплектоваться омегообразной скобой соответствующей грузоподъемности.

Грузоподъемность захвата 21,0 тн
Максимальный интервал захвата 0-50 мм.

Состоит захват из корпуса с площадкой на которую помещается груз и подвижной верхней части с отверстием для крепления.
При подъеме лист фиксируется в зеве за счет собственного веса.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 2,0-2,5 тн
Максимальный интервал захвата 0-40 мм.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 0,3/3,2 тн
Максимальный интервал захвата 0-40/45 мм.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 4 тн
Максимальный интервал захвата 0-40 мм.

Применяются для горизонтального перемещения листов, горизонтального транспортирования балок, швеллеров, профилей.
Положение подъёмной петли по линии центра тяжести балки обеспечивает горизонтальное положение фланцев при транспортировании.
Работают как минимум в паре (на стропах типа 2СК, 2СЦ), а как правило по 4 шт. (на 4СК, 4СЦ) для подъема больших листов металла. Могут комплектоваться омегообразной скобой.
Грузоподъемность захвата 0,5 тн
Максимальный интервал захвата 0-50/55 мм.

Применяется при строповке тонких и прогибающихся листов металла. Возможен захват как под вертикальным углом, так и под углом 45°
Захват работает в паре на стропе типа 2СК.
Захваты 1ЗСК2 могут комплектоваться омегообразной скобой соответствующей грузоподъемности.

Грузоподъемность захвата 1,0 тн
Максимальный интервал захвата 0-60 мм.

Состоит захват из корпуса с площадкой на которую помещается груз и подвижной верхней части с отверстием для крепления.
При подъеме лист фиксируется в зеве за счет собственного веса.
