Захват для сэндвич-панелей (кровельных) 0,5 тн 3СТк 0,5-45-310

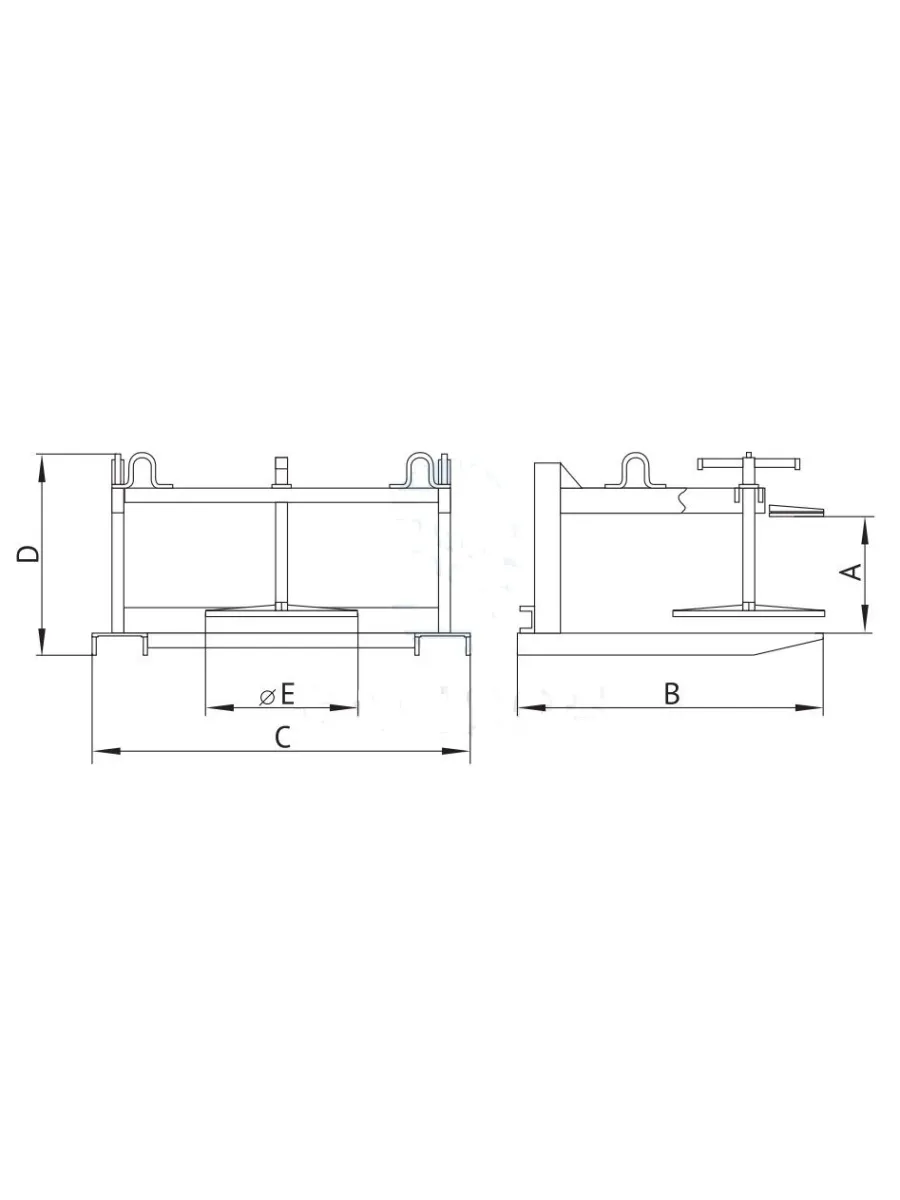

Обозначение ЗСТу-0,25-50-250 (Захват-струбцина для мягких панелей)
Г/п 0,25 тн
A 50 мм
B 250 мм
C 26 мм
D 90 мм
E 140 мм

Захват предназначен для подъема и перемещения сэндвич-панелей и аналогичных грузов при строительстве быстровозводимых зданий и сооружений.  Конструкционные особенности сендвич-панелей, а именно отсутствие технологических отверстий, петель, проушин, ограничивают использование широкого круга грузозахватных механизмов и приспособлений.

Конструкция захвата для панелей основана на схеме работы струбцины, что позволяет регулировать усилие сжатия, также предусмотрены накладки из резины, предохраняющие поверхность груза от повреждений. Переставная прижимная лапка позволяет регулировать зев захвата, это дает возможность работать с грузами толщиной от 50 до 250мм (практически весь размерный ряд сэндвич-панелей). Захват позволяет перемещать и устанавливать панель максимально близко к несущей конструкции.

Исполнение ЗСТу отличается болтовым соединением прижимной лапки к тела захвата. Для увеличения зева захвата потребуется раскрутить болт, поэтому захват рекомендуется использовать при продолжительных работах с грузами одного типоразмера.

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 100 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 250 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 50 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.

Применяется для безопасного подъёма и перемещения мраморных плит. Захват подвешивается на кран-балку, подводится к массиву и опускается на него. После этого зажимается специальной струбциной с резиновыми прокаладками воизбежание повреждения перемещаемого груза.
Грузоподъемность - 0,5 тн
Максимальная толщина плиты - 220 мм

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 200 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.

Грузоподъемность, т 0,5
Ширина зева, мм 25-280
Толщина листа, мм 0-280
Размеры, мм 450х300х435
Испытательная нагрузка (статичная), кг 630
Страна производства Россия

Обозначение ЗСТу-0,25-50-250 (Захват-струбцина для мягких панелей)
Г/п 0,25 тн
A 50 мм
B 250 мм
C 26 мм
D 90 мм
E 140 мм

Захват предназначен для подъема и перемещения сэндвич-панелей и аналогичных грузов при строительстве быстровозводимых зданий и сооружений.  Конструкционные особенности сендвич-панелей, а именно отсутствие технологических отверстий, петель, проушин, ограничивают использование широкого круга грузозахватных механизмов и приспособлений.

Конструкция захвата для панелей основана на схеме работы струбцины, что позволяет регулировать усилие сжатия, также предусмотрены накладки из резины, предохраняющие поверхность груза от повреждений. Переставная прижимная лапка позволяет регулировать зев захвата, это дает возможность работать с грузами толщиной от 50 до 250мм (практически весь размерный ряд сэндвич-панелей). Захват позволяет перемещать и устанавливать панель максимально близко к несущей конструкции.

Исполнение ЗСТу отличается болтовым соединением прижимной лапки к тела захвата. Для увеличения зева захвата потребуется раскрутить болт, поэтому захват рекомендуется использовать при продолжительных работах с грузами одного типоразмера.

Обозначение Ремкомплект для ЗСт/ЗСТс
Материал Резина армированная
Комплект 2 шт.
Размеры 90х140 мм

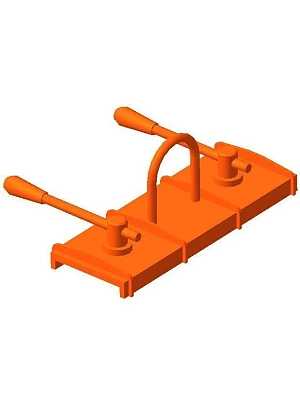

Захват предназначен для вертикального подъема и перемещения сэндвич-панелей.
Рабочая г/п 0,4 тн
Толщина сэндвич-панели 150 мм
Условия эксплуатации:
- наименьшая температура окружающей среды -40С
- наибольшая температура окружающей среды и поднимаемого груза +100С

Изготовитель гарантирует соответствие изделия требованиям технической документации в течение 0,5 года при соблюдении потребителем условий хранения и эксплуатации.
