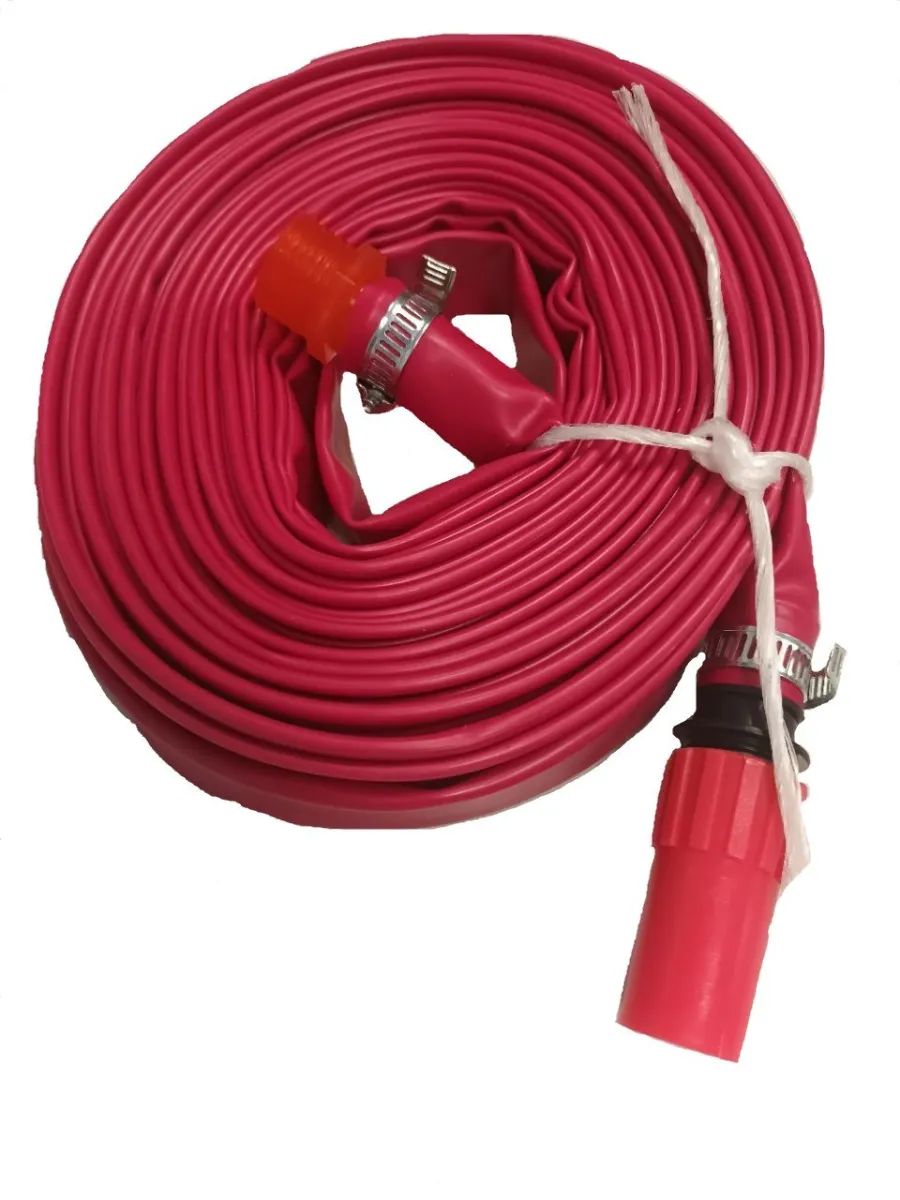

Устройство внутриквартирного пожаротушения УВП-1 19мм (ствол, штуцер, рукав) ПВХ

Напорные пожарные рукава предназначены для применения и комплектования внутренних пожарных кранов и мобильных мотопомп. пожарные рукава применяются для подачи по ним растворов для тушения под давлением до 1,0 МПа. Рукава возможно использовать при температуре от -450С до +400С, в умеренно-холодном климате.

Общие характеристика пожарных рукавов л - длина скатки 20±1 м, внутренний диаметр - 65 мм, рабочее давление - 1,0 МПа, интервал рабочих температур от -5°С до +50°С, масса скатки - 6 кг. Рукава рекомендуются к применению для внутренних пожарных кранов.

Рабочее давление до 1 МПа
Внутренний диаметр (мм) - 65±2
Масса 1 м рукава (кг), не более - 0,4
Рабочее давление (МПа), не более 1,0
Температура хрупкости покрытия ( oС), не выше - 55
Стойкость к абразивному износу (циклов), не менее 40
Стойкость к контактному прожигу при температуре 450 oС ± 10 oС, сек.,  10
В комплектацию входят :
Головка напорная соединительная рукавная ГР-65 предназначена для быстрого, прочного и герметичного соединения напорных рукавов между собой и пожарным оборудованием.

Технические характеристики:
Масса не более 0,47 кг.
Внутренний диаметр 55 мм.
Рабочее давление 1,2 МПа
Диаметр по клыкам 120 мм.

Пожарный ствол РС-70.01 предназначен для постоянного крепления на пожарном рукаве.

Рабочее давление: 0,6 МПа;
Условный проход входного патрубка: 70 мм;
Диаметр выступов входного патрубка: 66 мм;
Диаметр выходного отверстия: 19 мм;
Расход воды (при давлении 0,4 МПа): 7,4 л/c;
Дальность струи (при давлении 0,4 МПа): 32 м;
Габариты: 190 х 78 х 78 мм;
Масса: не более 0,38кг.

Порошковый огнетушитель ОП-8 относится к классу универсальных закачных переносных огнетушащих средств. Цифра восемь означает массу огнетушащего порошка в килограммах. Данный вид огнетушителя возможно использовать на площади до 80 квадратных метров, а длина струи из раструба выброшенного порошка может достигать до четырех метров. Время непрерывной работы до 10 секунд. Общий вес баллона 11,5 кг. ОП-8 можно тушить твердые, горючее жидкости, нефтепродукты, газы, а так же электрооборудование до 1000 Вольт.

Вместимость корпуса, л    9,8
Масса заряда, кг/л    8 +/- 0,4
Рабочее давление, Мпа    1,4 +/- 0,2
Продолжительность подачи ОТВ, сек    15
Длина струи, м    4
Огнетушащая способность по классу А    4А
Огнетушащая способность по классу В    144B
Масса, кг    11,6
Габаритные размеры (диаметр, высота), мм    170×580
Огнетушащее вещество    Порошок огнетушащий 40% АВС
Температура эксплуатации, °C    -40 до +50
Срок службы    10 лет
Периодичность перезарядки    1 раз в 5 лет

   Для подачи огнетушащего порошка к очагу возгорания ОП комплектуются следующими приспособлениями:
переносные объёмом 1-3 литра — распылитель на ЗПУ
переносные объёмом 4-10 литров — шланг с распылителем (0,45 м)
передвижные объёмом 25-100 литров — шланг с распылителем (3,0 м).

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,5 м

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,75 м


1. Рабочее давление Рр, МПа (кгс/см2), не более    1 (10)
2. Высота гидранта Н, мм (с интервалом, через 250 мм)    1250-3500
3. Внутренний диаметр корпуса DN    125
4. Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг)    105
5. Ход клапана, мм    24-30
6. Число оборотов штанги до полного открытия клапана    12-15
7. Гидравлическое сопротивление в гидранте при Н=1250 мм, с2м-5, не более    1,25×103
(изменение гидравлического сопротивления на каждые 250 мм высоты, с2м-5, не более    0,05×103
8. Полный срок службы гидранта, лет, не менее    30
9. Срок сохраняемости гидранта, лет, не менее    1
10. Установленная безотказная наработка, циклы, не менее    200
Корпус сталь, запорный механизм чугун

Пожарный шкаф ШПКО-321/2 (ШПКО-320-12) необходим для хранения двух пожарных рукавов (в верхнем отсеке) и двух огнетушителей (в нижнем) и защиты оборудования от физических воздействий.
Шкаф навесного типа – возможна установка на любом этапе
Закрытое исполнение (без окон)
Универсальная сторонность

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 1,25 м

Огнетушитель ОУ- 3 ВСЕ-01 2-114 мм
Конструкция огнетушителя ОУ-3:
Корпус огнетушителя представляет собой баллон красного цвета, заполненный углекислым газом.
В качестве тушащего вещества в огнетушителе применяется углекислый газ, который закачивается под давлением в стальной баллон огнетушителя.
Ручка - спусковой клапан соединяется с поворотным соплом огнетушителя.
Принцип работы огнетушителя ОУ-3:
Срывается контрольная пломба и вынимается защитная чека.
Раструб сопла направляется на объект возгорания.
Нажимается ручка спускового клапана.
Углеукислый газ под давлением 5,2Ат выбрасывается из баллона. При выходе из сопла огнетушителя газ расширяется в 500 раз. Температура газа падает до -72 градусов.
Газ мгновенно охлаждает горячие поверхности и рассеивает огонь.
Углекислый газ гасит возгорание.
Охлажденный углекислый газ гасит огонь быстро, и не оставляет следов на поверхности. Углекислотные огнетушители ОУ-3 применяются для тушения возгораний в помещениях с компьютерами и сложной техникой.

При попадании на открытые участки тела углекислый газ может вызвать обморожение.

Характеристика огнетушителя ОУ-3:
Масса огнетушителя составляет 7кг.
Масса углекислоты составляет 3кг.
Время действия заряда углекислоты составляет 8 секунд.
Огнетушитель рассчитан на тушение возгорания на 30кв.м.
Время перезарядки огнетушителя - 1 раз в течение 5 лет.
Рабочий диапазон температур – от -40 до +50 градусов.
Огнетушитель не предназначен для тушения возгорания твердых веществ и веществ, которые горят без кислорода.
Применение огнетушителя ОУ-3:
Для тушения возгораний в офисах, бытовых и промышленных помещениях.
Для тушения возгораний на складах ГСМ.
Для тушения возгораний машин, техники и электроустановок.

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,0 м

ОУ-5 ВСЕ Огнетушитель углекислотный

Углекислотные огнетушители (ОУ) используют для тушения веществ, горение которых требует доступа воздуха:
- горючие жидкости (В),
- горючие газы (C),
- электрооборудование (Е).

Углекислотные огнетушители применяют для тушения электроустановок под напряжением, устранения возгораний на электрифицированном железнодорожном транспорте, складах горючих материалов, в архивах, музеях, офисах и жилых домах. Главное преимущество огнетушителей данного типа — двуокись углерода не повреждает объект возгорания и не оставляет на нем следов.

Эти огнетушители нельзя использовать для тушения:
- твердых горючих веществ (возгорания класса А)
- веществ, горение которых протекает без доступа воздуха (D),
- электроустановок под напряжением более 10 кВ.

Переносной углекислотный огнетушитель ОУ-5 для для тушения горючих жидкостей, газов и электрооборудования.

Переносные углекислотные огнетушители ОУ-5 используют для тушения горючих газов, жидкостей и электрооборудования. Они незаменимы при тушении возгораний предметов, чувствительных к попаданию огнетушащих веществ, таких как ценные бумаги, картины, электроника.

Огнетушители такого типа нельзя использовать для тушения твердых горючих материалов, электроустановок под напряжением более 10 кВ и веществ, способных гореть без доступа кислорода.

Вместимость корпуса ОУ-5 составляет 6,7 л, масса заряда - 5 кг. ОУ-5 рассчитан на тушение объекта возгорания в течение 8 секунд при длине струи 3 м.

Технические характеристики:
- Вместимость корпуса, л 6,7
- Масса заряда, кг/л 5-0,25
- Продолжительность подачи ОТВ, сек 8
- Длина струи, м 3
- Огнетушащая способность по классу В 55B
- Масса, кг 14,9
- Габаритные размеры (диаметр, высота) 135×700
- Огнетушащее вещество Углекислый газ
- Температура эксплуатации -40 до +50
- Срок службы 5 лет до перезарядки
- Периодичность перезарядки (при ежегодном контроле массы) 1 раз в 5 лет
- Периодичность переосвидетельствования баллона через 10 лет

Подставка под гидрант пожарный стальная фланцевая ГОСТ 5525-88 предназначается для монтажа пожарного гидранта в систему напорного водоснабжения.
Пожарная подставка используется вместе с гидрантом. Она служит основанием для него и является частью магистрального водопровода. Пожарная подставка способна разделить общий поток воды за счет отводов, которых может быть до четырех. Она входит в состав пожарного оборудования, необходимого для тушения пожаров. Пожарная подставка и пожарный гидрант помогают предотвратить бесполезные утечки воды из магистрального водопровода за счёт высокого напора воды из водопроводной сети. Для соединения пожарного гидранта и пожарной подставки используют фланцы. При маркировке подставок под гидранты диаметр соответствующего водопровода принято обозначать буквами Ду, например, маркировка Ду 100 означает, что это подставка, предназначена для монтажа гидранта на трубопроводе с диаметром трубы 100 мм. ППДФ - ДУ 100 - 26кг.

Гидрант пожарный — устройство на водопроводной сети, позволяющее подключать оборудование, обеспечивающее подачу воды для тушения пожара. Наличие пожарных гидрантов является отличительной особенностью сетей противопожарного водоснабжения

Размещается в колодце, закрытом крышкой, либо устанавливается на пожарную подставку и засыпается грунтом, в случае так называемой бесколодезной установки.
При бесколодезной установке гидрант засыпается не полностью, а верхняя его часть с резьбой для навинчивания пожарной колонки прячется под ковер с лючком.

Для установки подземного пожарного гидранта на водопроводную сеть требуется пожарная подставка. Она устанавливается вертикально на водопровод и служит для предохранения от возможного перекрытия потока воды в нём клапаном гидранта.

Корпус сталь, запорный механизм чугун
Диаметр 125 мм
Высота 2,5 м

Срок гарантии производителя, лет    1.5
Срок службы, лет    5
Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "С" по ГОСТ 9544-93
Материал корпуса    латунь
Материал уплотнения    резина
Ремонтопригодность    ремонтопригоден
Привод    ручной
Строительная длина L, мм    134
Тип соединения    муфта-штуцер
Диаметр условный DN, мм    50
Условное обозначение в таблице фигур    15Б3р
Номинальный диаметр DN    50
Номинальное давление PN,МПа    1
Максимальная температура рабочей среды, С°    70
Номинальный диаметр резьбы    G2"

Запорный вентиль 15Б3р номинальным диаметром 50, служит для подачи и перекрытия напора воды из противопожарных систем. Используют 15Б3р повсеместно в комплектации внутренней противопожарной магистрали. Располагают запорные вентили пожарных постах или пожарных ящиках, а так же на других участках противопожарного трубопровода.
