Комплектующие для опалубки

Замок универсальный выравнивающий является частью опалубочных систем. Предназначен для соединения щитов опалубки и их выравнивания по плоскости. Замок имеет защиту от вибрации, даже при усиленных нагрузках исключено соскальзывание замка по профилю опалубки.

Замок опалубки удлиненный оцинкованный - один из элементов системы опалубки, применяемый для скрепления щитов в панели, одновременно с деревянными вставками-компенсаторами шириной до 250 мм. Изготовлен из чугуна с цинковым покрытием.
Особая винтовая система помогает плавно и с максимальной точностью регулировать и настраивать щиты опалубки между собой. Обеспечивает жесткую центровку, а тем самым высокую точность и прочность конструкции.

Универсален, быстро монтируется и демонтируется, позволяет работать со всеми видами опалубки различных производителей.
Длина, мм 460
Ширина, мм 180
Высота, мм 45

Особенностью конструкции является увеличенный регулируемый зазор между фиксирующими губками (по сравнению с обычными клиновыми зажимами).
Применяется в тех случаях, когда нельзя использовать клиновой замок по причине увеличенного зазора между щитами. Представляет собой штампованную конструкцию из стали с антикоррозионным покрытием, предназначен для многократного использования с различными типами опалубки. В обиходе получил название "крокодил". Стягивание губок происходит за счет клинового механизма, обеспечивающего надежное скрепление щитов между собой и уменьшение зазора.

Замок опалубки удлиненный оцинкованный - один из элементов системы опалубки, применяемый для скрепления щитов в панели, одновременно с деревянными вставками-компенсаторами шириной до 250 мм. Изготовлен из чугуна с цинковым покрытием.
Особая винтовая система помогает плавно и с максимальной точностью регулировать и настраивать щиты опалубки между собой. Обеспечивает жесткую центровку, а тем самым высокую точность и прочность конструкции.

Универсален, быстро монтируется и демонтируется, позволяет работать со всеми видами опалубки различных производителей.
Длина, мм 460
Ширина, мм 180
Высота, мм 45

Винт стяжной для опалубки используется в комплекте с гайками, трубкой ПВХ, — для крепления опалубки. Имеет длину 3 метра. Поставляется в виде сплошного винта длиной 3 метра.
— диаметр по внешней фаске резьбы — 17 мм;
— диаметр по внутренней фаске резьбы — 15 мм;
— расстояние между нитками резьбы — 10 мм;
сталь марка №45
Горячекатаны

Замок служит для соединения щитов в панели и выравнивания между собой.
Позволяет зажимать доборную вставку, соединяет щиты при формировании опалубки наружного угла, а также предотвращает смещение щитов при транспортировке краном. Замок имеет отличное сопротивление возможной вибрации. Исключено соскальзывание замка по профилю опалубки при усиленных нагрузках. Высококачественные реечно-выравнивающие замки подходят для работы со всеми видами и типами существующих опалубочных систем.

Анкер торцевой предназначен для сборки и соединения щитов опалубки между собой. Изготовлен из стали повышенной прочности. Обеспечивает максимальную прижимную силу на прямых углах. Конструкция проста в сборке: анкер вставляется в технологическое отверстие в щите, с противоположной стороны надевается шайба для обеспечения большей площади контакта, конец фиксируется гайкой.

Технические характеристики
Длина, мм 395
Габариты без упаковки, мм 394х140х170
Материал сталь

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двухрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Диаметр, см 1,7
Давление 6

Ватерстоп является одним из важнейших элементов при опалубке любого вида, поскольку обеспечивает водонепроницаемость в местах стяжения опалубки. Он представляет собой гайку – универсальный крепёжный элемент опалубки. Используется ватерстоп в основном при строительстве водонапорных и гидротехнических сооружений.

Технические параметры:
Внутренний диаметр резьбы, мм 17
Габаритные размеры:
длина, мм 112
внешний диаметр, мм 61
шестигранная головка, мм 30
Допустимая нагрузка избыточного давления воды, атм. 6
Масса, кг 0,5
Метод изготовления литье
Покрытие оцинкованная
Гайки-ватерстопы незаменимы при монолитном строительстве. Они обеспечивают отсутствие течи даже при давлении воды в 6 атмосфер. Они легки и удобны в установке. Гайки данного типа могут быть использованы в качестве единичного водного барьера или в комплексе с другими гидроизоляционными средствами (такими как водонепроницаемый бетон).

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Шайба используется для равномерного распределения нагрузки на профиль щита опалубки.

В процессе монтажа опалубки, шайбы используются в комлекте со стяжным винтом и гайкой, что позволяет увеличивать площадь опоры гайки на ребро используемого щита опалубки. Распределение нагрузки бетона на большую площадь, чем площадь гайки, одна из основных функций, которая выполняет шайба. Шайба обязательна для применения с винтами и шкворнями в алюминиевых системах опалубки. При стягивании алюминиевых щитов опалубочными гайками происходит трение гайки о щит, что ведет к быстрому износу алюминиевого профиля и сокращению срока службы. Ни один производитель алюминиевой опалубки, не даст гарантию на прохождение колличества циклов оборачиваемости щитов заявленных в паспорте, без применения шайб. Также шайбы применяются, при производстве Шкворня. Шайбы имеют квадратную форму с 20 мм отверстием посередине.

Кронштейн подмости устанавливается как на стальную, так и на алюминиевую щитовую опалубку. Он обеспечивает безопасную работу строителей на опалубке. Кронштей оснащен вертикальными стойками с захватами по деревянную доску, которая служит перилами ограждения.

Позволяют создать временное ограждение при проведении монолитных работ.

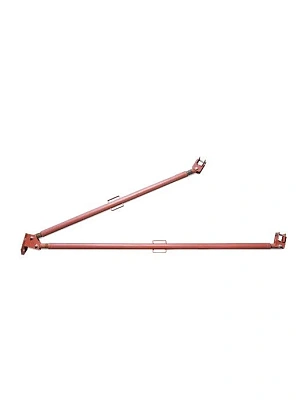

Двухуровневый подкос опалубки используются для правильной установки и закрепления щитов опалубки в вертикальном положении, а также для их дальнейшей точной юстировки. Подкос двухуровневый, в отличие от одноуровневого, крепится к опалубке в двух точках, что обеспечивает более надежную защиту опалубочной системы. К тому же, крепление в двух точках позволяет надежнее устанавливать щиты опалубки в нужном положении.

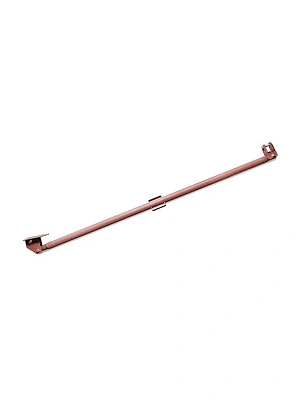

Подкос винтовой одноуровневый служит для фиксации щитов опалубки в вертикальном положении. Подкос работает в диапазоне от 2,3 до 3,1м благодаря встроенным винтам. Вес 12 кг.

Шайба используется для равномерного распределения нагрузки на профиль щита опалубки.

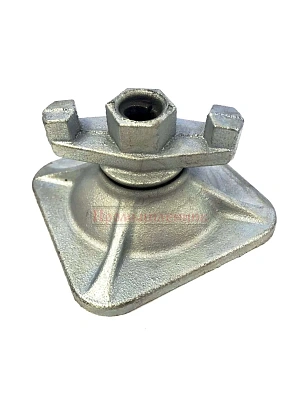

Шарнирная гайка суперплита для стяжного болта, с резьбой М17, применяется в монолитном строительстве, как одна из комплектующих приспособлений для опалубочных систем. Используется вместе со стяжным винтом. Гайка имеет опорную площадку размером 120х120 мм, что позволяет производить зажим панелей опалубки прочно и надежна. Плита не позволяет разойтись панелям под давлением цементной смеси.

Характеристики:
Размеры 120х120 мм
Материал сталь, оцинкованная
Резьба 17 мм

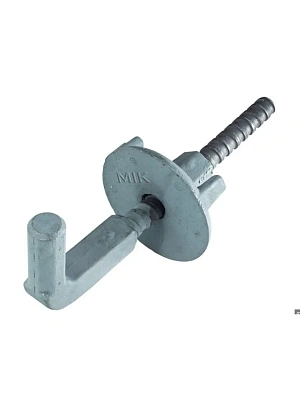

Шкворень с гайкой служит для соединения универсальных щитов при опалубке колонн
