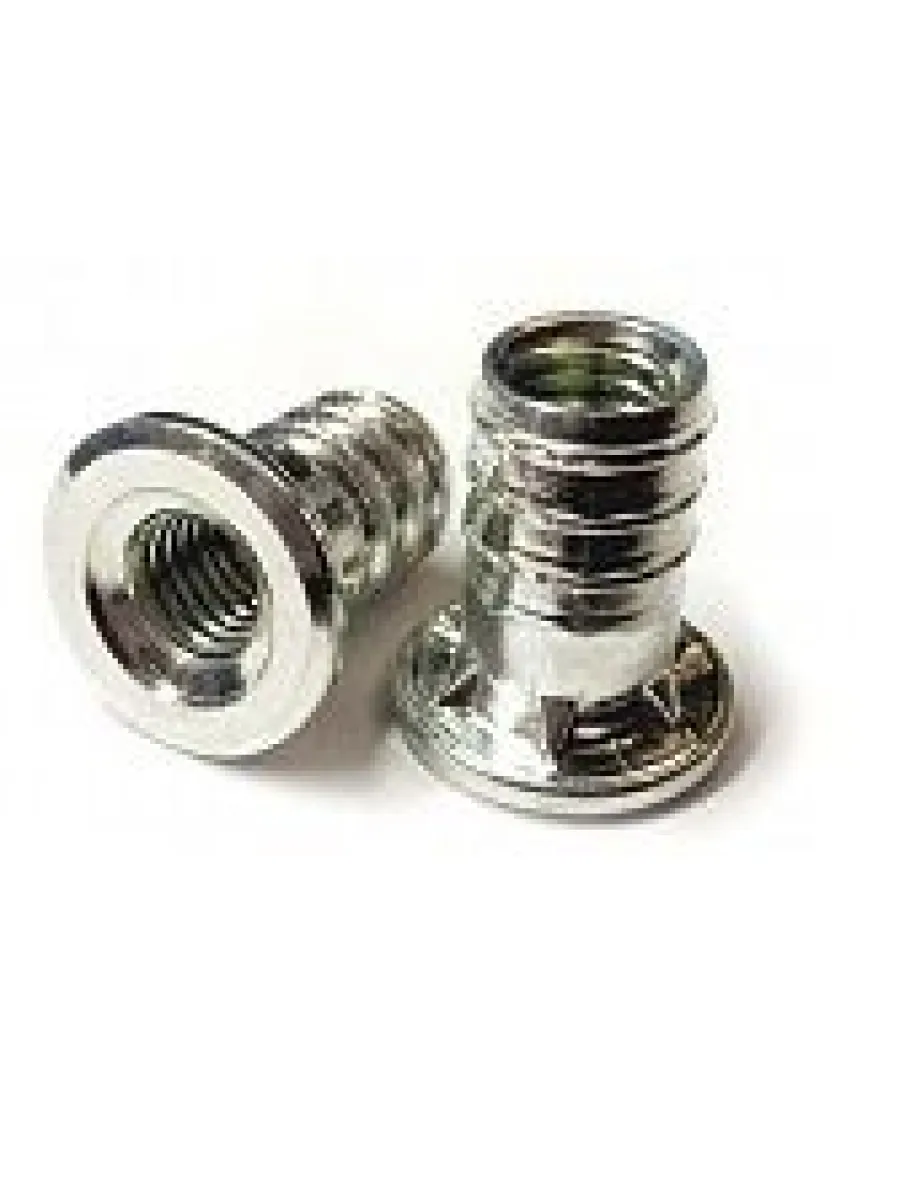

Втулка забивная с плоским фланцем М 6х14 мм оцинк

Толщина ДСП 16
H - 12 мм
D - 15 мм
Вид стройки (штока) М6
А - 34 мм
В - 8 мм
L - 41 мм

Долгое время в производстве  использовался конфирмат (евровинт), но прогресс не стоит на месте и как альтернатива конфирмату была изобретена эксцентриковая стяжка. Эксцентриковая стяжка используется для соединения двух элементов ДСП. Основным преимуществом эксцентриковой стяжки является ее скрытая установка в панели ДСП. Таким образом с внешней стороны изделия не нужно устанавливать пластиковые заглушки, это создает более эстетичный вид . Эксцентриковая стяжка в основном используется для крепления боковых стенок и фасадов в выдвижных ящиках, в различных вариантах, так же достаточно широко используется в креплении верхней крышки столов.
Эксцентриковая стяжка состоит из трех элементов: эксцентрик, шток (стойка)эксцентрика и футока (бонка). Эксцентрик изготавливают методом литья из сплава (замак). Качество сплава и конфигурация эксцентрика напрямую влияет на качество сборки и долговечность . Эксцентрик нашей компании изготовлен из высококачественного сплава и имеет зубцы снаружи и зазубрины внутри, что положительно сказывается на качестве сборки и долговечности. Шток эксцентрика изготавливают из стали. Он бывает различных видов и конфигураций. В нашей эксцентриковой стяжке используется стойка (шток) с рефленым телом.  Так же шток (стойка) эксцентрика отличается своей резьбовой частью. Различаются два вида: стойка с саморезной частью и стойка под резьбу М6. Отличие состоит лишь в способе крепления в ДСП. Для более надежного крепления используется вариант с резьбой М6. Данная стойка вкручивается в футорку, которая в свою очередь устанавливается в ДСП. Футорка бывает нескольких видов: пластиковая, стальная и разжимная.
В отличие от конфирмата, при установке эксцентриковой стяжки, в процессе производства, необходимо достаточно точно просверлить технологические отверстия. От точности зависит правильность установки эксцентриковой стяжки и качество сборки мебели.

(SW4 это размер ключа которым закручиваю гайку, L=12мм длина по гильзе)

Гайка Эриксона применяют достаточно широко, как в мебельном производстве, так и там где необходимо прочное соединение двух деталей. Одним из преимуществ гайки Эриксона является ее универсальность. За счет широкой головки можно соединять различные поверхности, например дерево (ДСП) с металлической трубой или любой другой поверхностью. Внутренний шестигранник позволяет усилить конструкцию за счет большего момента затяжки. Гайку Эриксона обычно применяют с винтом с такой же плоской головкой и внутренним шестигранником (хотя бывают варианты гайки Эриксона и винтов с полукруглой головкой, которые так же представлены в нашей компании). Головка гайки Эриксона является декоративной и поэтому нет необходимости закрывать ее пластиковыми заглушками.

d - М8
dk - 19 мм
L - 16 мм

Втулка с плоским фланцем устанавливается в заранее подготовленное отверстие в основании тумбочек, шкафов и различных элементов.  Предназначена для крепления регулируемой опоры.

L - 10 мм
D - 10 мм
d - М6

Футорка (бонка) устанавливается методом закручивания в ДСП или любое другое основание из дерева. Используется с любыми винтами или болтами необходимого диаметра. С ее помощью можно легко обеспечить переход с внутренней резьбы на наружную. Такая потребность может возникнуть при сборке отдельных элементов мебели. Футорка металлическая может иметь различную длину и диаметр. Производится из стали или сплава и обязательно проходит процесс гальванической оцинковки.

L1  - 27 мм
d - М4
D - 5 мм
L2 - 14 мм

Межсекционная стяжка довольно часто используется в производстве мебели. Она позволяет скреплять между собой различные детали из ДСП. Межсекционная стяжка состоит из двух элементов: винт и гильза (гайка). В зависимости от толщины плиты ДСП и потребностей производства эти два элемента межсекционной стяжки имеют различные размеры (см. таблицу). Также, данный вид крепежа может использоваться не только в производстве мебели, но и в других различных областях, в зависимости от необходимости производства. К примеру межсекционная стяжка М6х29 используется в производстве окон для крепления импоста.

L1  - 29 мм
d - М6
D - 8 мм
L2 - 15 мм

Межсекционная стяжка довольно часто используется в производстве мебели. Она позволяет скреплять между собой различные детали из ДСП. Межсекционная стяжка состоит из двух элементов: винт и гильза (гайка). В зависимости от толщины плиты ДСП и потребностей производства эти два элемента межсекционной стяжки имеют различные размеры (см. таблицу). Также, данный вид крепежа может использоваться не только в производстве мебели, но и в других различных областях, в зависимости от необходимости производства. К примеру межсекционная стяжка М6х29 используется в производстве окон для крепления импоста.

L1  - 15 мм
d - М4
D - 5 мм
L2 - 10 мм

Межсекционная стяжка довольно часто используется в производстве мебели. Она позволяет скреплять между собой различные детали из ДСП. Межсекционная стяжка состоит из двух элементов: винт и гильза (гайка). В зависимости от толщины плиты ДСП и потребностей производства эти два элемента межсекционной стяжки имеют различные размеры (см. таблицу). Также, данный вид крепежа может использоваться не только в производстве мебели, но и в других различных областях, в зависимости от необходимости производства. К примеру межсекционная стяжка М6х29 используется в производстве окон для крепления импоста.

Винт (болт) шаровый представляет собой втулку с резьбой М8 с шаровидной головкой. Применяется в производстве пластиковых опор. Шаровидная головка устанавливается в пластиковый подпятник и обеспечивает выравнивание мебели на полу. В зависимости от размера пластиковой опоры, шаровые винты имеют два размера: L=32 мм и L=47 мм. Метрическая часть с торца имеет внутренний шестигранник. Это позволяет регулировать высоту опоры в процессе установки мебели.

(SW5 это размер ключа которым закручиваю гайку, L=16мм длина по гильзе)

Гайка Эриксона применяют достаточно широко, как в мебельном производстве, так и там где необходимо прочное соединение двух деталей. Одним из преимуществ гайки Эриксона является ее универсальность. За счет широкой головки можно соединять различные поверхности, например дерево (ДСП) с металлической трубой или любой другой поверхностью. Внутренний шестигранник позволяет усилить конструкцию за счет большего момента затяжки. Гайку Эриксона обычно применяют с винтом с такой же плоской головкой и внутренним шестигранником (хотя бывают варианты гайки Эриксона и винтов с полукруглой головкой, которые так же представлены в нашей компании). Головка гайки Эриксона является декоративной и поэтому нет необходимости закрывать ее пластиковыми заглушками.

Резьбовые регулируемые опоры используются для  регулировки  высоты конструкции или отдельных ее частей. Данный вид опор состоит из пластикового основания и металлического резьбового стержня. Основание имеет круглую форму  и в виде шестигранника.  Круглые опоры имеют насечки по периметру основания для более удобного вкручивания

Применяется для фиксации элементов в сборных и разборных конструкциях.

Материал сталь/термопласт
Диаметр резьбы M6
С резьбовой втулкой нет
С наружной резьбой есть

Резьбовые регулируемые опоры используются для  регулировки  высоты конструкции или отдельных ее частей. Данный вид опор состоит из пластикового основания и металлического резьбового стержня. Основание имеет круглую форму  и в виде шестигранника.  Круглые опоры имеют насечки по периметру основания для более удобного вкручивания
