тип 3.1
Фундаментные составные болты ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 3.1 как правило используют для надежного закрепления тяжелых строительных конструкций и оборудования внутри фундамента из полнотелого бетона, кирпича или камня. Изделия пользуются большой популярностью практически во всех сферах промышленного и гражданского строительства, в проведении ремонтных работ, а также монтаже различной техники и оборудования. Чаще всего их применяют в железобетоне и металлоконструкциях для создания болтовых стыков типа «колонна-балка», «колонна-фундамент» и «колонна-колонна». Также из них формируют фундаментные или анкерные блоки, методом объединения или увязки. Благодаря таким блокам значительно упрощается крепление массивных металлических и бетонных изделий или конструкций к фундаменту.
Составные болты используют в случаях, когда необходимо закрепить надвижную конструкцию на фундамент или оборудование с поворотом.
В соответствии с ГОСТ 24379.1-2012 фундаментные анкерные болты разделяют по типу конструктивного исполнения, по способу монтажа, по способу закрепления в фундаменте и по условиям эксплуатации. Фундаментные болты исполнения 3.1 относятся к составному типу. При монтаже такие болты необходимо устанавливать непосредственно перед укладкой фундамента. Их закрепление в основании происходит благодаря непосредственному взаимодействию анкерной плиты болта с бетоном. Нижняя шпилька метиза с анкерной плитой и муфтой закладываются в массив фундамента, после чего верхняя шпилька ввинчивается в муфту и за ее резьбовую часть посредством двух гаек и шайбы крепится конструкция или оборудование. При необходимости создать еще более прочное крепление, закрученные в муфту шпильки могут быть дополнительно приварены к ней сваркой.

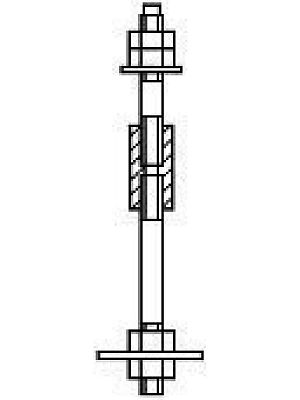

Фундаментный составной болт исполнения 1 представляет собой два металлических стержня круглого сечения c нарезанной с обоих концов внешней неполной метрической резьбой, соединенные металлической муфтой с внутренней резьбой. Одна шпилька укомплектована шайбой и двумя шестигранными гайками ГОСТ 5915-70 (одна из них контрящая) для фиксирования прикрепляемого материала. Другая служит для закрепления анкера в базовом основании посредством установленной на ней квадратной анкерной плиты, которую удерживают две шестигранные гайки ГОСТ 5915-70. Номинальный диаметр резьбы болта по ГОСТ 24379.1 тип 3.1 варьируется от М24 (24 мм) до М48 (48 мм), а его длина может составлять от 500 до 900 мм и более (по согласованию с заказчиком). Внешний вид изделия должен соответствовать классу точности C. Крепежный элемент изготавливается преимущественно из углеродистой стали с антикоррозийным цинковым покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методами гальванической оцинковки, термодиффузионного или горячего оцинковывания.
