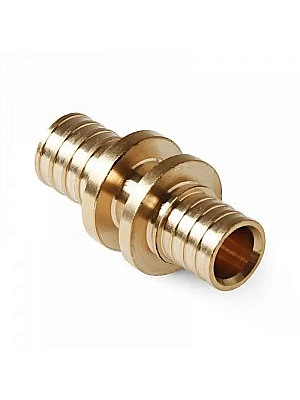

Муфта аксиальная

Фитинги системы аксиальной запрессовки Varmega Slide-Fit изготавливаются из полимерного материала PPSU и латуни марок CW617N и CW602N, надвижные гильзы производятся из полимерного материала PVDF .

Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Преимущества:
высокая надёжность, соединение прочнее трубы;
простота и скорость монтажа;
безрезьбовые неразъёмные фитинги допускается замоноличивать в строительных конструкциях;
отсутствие резиновых уплотнительных колец;
сразу готовы к работе и испытаниям;
минимальные потери напора из-за увеличенного живого сечения;
универсальные фитинги для питьевого водоснабжения и отопления;
монтаж соединений с помощью специального инструмента;

Технические характеристики:
максимальная рабочая температура 80 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Запрещен прямой контакт изделий из PPSU/PVDF с растворителями и агрессивными химическими веществами, содержащими этилметилкетон, ацетон, этилацетат, эфиры, трихлорэтилен и их производные. Также запрещается использование монтажной пены, различных лаков, анаэробных герметиков и клеевых составов. Запрещается прямой контакт с PPSU таких популярных герметиков, как Tangit Unilock и Unipack.

Фитинги системы аксиальной запрессовки Varmega Slide-Fit изготавливаются из полимерного материала PPSU и латуни марок CW617N и CW602N, надвижные гильзы производятся из полимерного материала PVDF .

Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Преимущества:
высокая надёжность, соединение прочнее трубы;
простота и скорость монтажа;
безрезьбовые неразъёмные фитинги допускается замоноличивать в строительных конструкциях;
отсутствие резиновых уплотнительных колец;
сразу готовы к работе и испытаниям;
минимальные потери напора из-за увеличенного живого сечения;
универсальные фитинги для питьевого водоснабжения и отопления;
монтаж соединений с помощью специального инструмента;

Технические характеристики:
максимальная рабочая температура 80 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Запрещен прямой контакт изделий из PPSU/PVDF с растворителями и агрессивными химическими веществами, содержащими этилметилкетон, ацетон, этилацетат, эфиры, трихлорэтилен и их производные. Также запрещается использование монтажной пены, различных лаков, анаэробных герметиков и клеевых составов. Запрещается прямой контакт с PPSU таких популярных герметиков, как Tangit Unilock и Unipack.

Муфта соединительная Varmega Slide-fit, равносторонняя используется для соединения двух труб равных диаметров. Для получения надежного неразъемного соединения трубы и фитинга потребуются надвижные гильзы соответствующих размеров и специальный монтажный инструмент.

Материал: PPSU (Полифенилсульфон)
Цвет: черный

Система Varmega Slide-fit
Трубопроводная система аксиальной запрессовки Varmega Slide-Fit — это универсальная система трубопроводов, которая состоит из нескольких типов труб PE-X, соединительных фитингов из латуни и полимеров (PPSU, PVDF), специального монтажного инструмента, а также программного обеспечения для осуществления работ по проектированию. Данная система идеально подходит для использования в системах центрального радиаторного отопления, напорного горячего и холодного водоснабжения, а также в системах обогрева поверхностей и снеготаяния. Трубы могут применяться в качестве технологических трубопроводов для транспортирования жидкостей, не агрессивных к материалу труб и фитингов. Материал труб и фитингов не подвержен коррозии и имеет низкую шероховатость поверхности, что исключает вероятность образования отложений на внутренних стенках. Благодаря повышенной гибкости трубы, минимизируется количество соединителей и переходов, что, в свою очередь, повышает надежность системы.
Соединение фитинга с трубой происходит по принципу аксиальной (осевой) запрессовки надвижной гильзы на штуцер фитинга. Гильза обеспечивает плотное прижатие трубы к штуцеру фитинга, на котором располагаются фиксирующие выступы разной формы. Соединительные детали могут использоваться как при открытом, так и скрытом монтаже трубопроводов. Соединители относятся к категории неразборных, поэтому могут замоноличиваться в строительные конструкции. Фитинги не заужают диаметр присоединяемых трубопроводов за счет расширения трубных концов перед выполнением соединения.

Серия Slide-fit
Область применения Водоснабжение, отопление
Диаметр, мм 25
Тип присоединения Аксиальная запрессовка
Максимальная температура, °С 95
Рабочее давление, бар 10
Вес брутто, гр 23
Вид фитинга Равносторонний
Тип фитинга Муфта
Цвет Черный
Высота (упак), см 3
Глубина (упак), см 3
Ширина (упак), см 6
Материал PPSU (Пластик)

Муфта соединительная Varmega Slide-fit, равносторонняя используется для соединения двух труб равных диаметров.
Для получения надежного неразъемного соединения трубы и фитинга потребуются надвижные гильзы соответствующих размеров и специальный монтажный инструмент.

Система Varmega Slide-fit
Трубопроводная система аксиальной запрессовки Varmega Slide-Fit — это универсальная система трубопроводов, которая состоит из нескольких типов труб PE-X, соединительных фитингов из латуни и полимеров (PPSU, PVDF), специального монтажного инструмента, а также программного обеспечения для осуществления работ по проектированию. Данная система идеально подходит для использования в системах центрального радиаторного отопления, напорного горячего и холодного водоснабжения, а также в системах обогрева поверхностей и снеготаяния. Трубы могут применяться в качестве технологических трубопроводов для транспортирования жидкостей, не агрессивных к материалу труб и фитингов. Материал труб и фитингов не подвержен коррозии и имеет низкую шероховатость поверхности, что исключает вероятность образования отложений на внутренних стенках. Благодаря повышенной гибкости трубы, минимизируется количество соединителей и переходов, что, в свою очередь, повышает надежность системы.
Соединение фитинга с трубой происходит по принципу аксиальной (осевой) запрессовки надвижной гильзы на штуцер фитинга. Гильза обеспечивает плотное прижатие трубы к штуцеру фитинга, на котором располагаются фиксирующие выступы разной формы. Соединительные детали могут использоваться как при открытом, так и скрытом монтаже трубопроводов. Соединители относятся к категории неразборных, поэтому могут замоноличиваться в строительные конструкции. Фитинги не заужают диаметр присоединяемых трубопроводов за счет расширения трубных концов перед выполнением соединения.

Область применения Водоснабжение, отопление
Диаметр, мм 25
Тип присоединения Аксиальная запрессовка
Максимальная температура, °С 110
Рабочее давление, бар 16
Вид фитинга Равносторонний
Тип фитинга Муфта
Материал Латунь
Цвет: натуральный
Вес и габариты товара
Вес товара (нетто) 0.105 кг
Высота товара 3.5 см
Ширина товара 0.105 см
Глубина товара 6.5 см

Фитинги системы аксиальной запрессовки Varmega Slide-Fit изготавливаются из полимерного материала PPSU и латуни марок CW617N и CW602N, надвижные гильзы производятся из полимерного материала PVDF .

Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Преимущества:
высокая надёжность, соединение прочнее трубы;
простота и скорость монтажа;
безрезьбовые неразъёмные фитинги допускается замоноличивать в строительных конструкциях;
отсутствие резиновых уплотнительных колец;
сразу готовы к работе и испытаниям;
минимальные потери напора из-за увеличенного живого сечения;
универсальные фитинги для питьевого водоснабжения и отопления;
монтаж соединений с помощью специального инструмента;

Технические характеристики:
максимальная рабочая температура 80 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Запрещен прямой контакт изделий из PPSU/PVDF с растворителями и агрессивными химическими веществами, содержащими этилметилкетон, ацетон, этилацетат, эфиры, трихлорэтилен и их производные. Также запрещается использование монтажной пены, различных лаков, анаэробных герметиков и клеевых составов. Запрещается прямой контакт с PPSU таких популярных герметиков, как Tangit Unilock и Unipack.

Аксиальные фитинги (с надвижной гильзой) PRO AQUA предназначены для соединения полимерных труб РЕ-Х и PE-RT серии S3.2 (SDR 7.4), согласно ГОСТ 32415-2013, используемых в системах холодного и горячего водоснабжения, водяного отопления, включая системы поверхностного отопления и снеготаяния.

Выполняются из стойкой к обесцинкованию латуни CW617N.
Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Преимущества:
высокая надёжность, соединение прочнее трубы;
простота и скорость монтажа;
безрезьбовые неразъёмные фитинги допускается замоноличивать в строительных конструкциях;
отсутствие резиновых уплотнительных колец;
сразу готовы к работе и испытаниям;
минимальные потери напора,
из-за увеличенного живого сечения;
универсальные фитинги для питьевого водоснабжения и отопления;
монтаж соединений с помощью специального инструмента Pro Aqua PE-Xa;
возможен демонтаж фитинга с повторным использованием.

Технические характеристики:
максимальная рабочая температура 90 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Транспортировка при температуре ниже -20ºС запрещена
