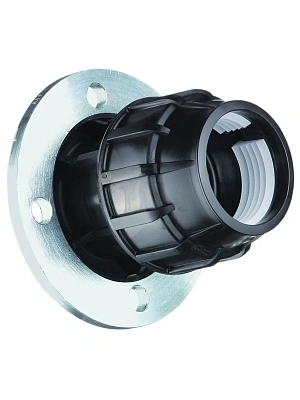

Фланцевое соединение

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Количество отверстий, 8
Диаметр трубы (OD), мм 110
Диаметр трубы (OD), мм 110
Диаметр фланца (DN), мм 220
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GR.250.11L.00

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Количество отверстий, 4
Диаметр трубы (OD), мм 90
Диаметр трубы (OD), мм 90
Диаметр фланца (DN), мм 195
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GR.520.90I.00

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Диаметр трубы (OD), мм 63
Диаметр трубы (OD), мм 63
Диаметр фланца (DN), мм 160
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GG.520.63G.00

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Количество отверстий, 8
Диаметр трубы (OD), мм 90
Диаметр трубы (OD), мм 90
Диаметр фланца (DN), мм 220
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GG.520.90L.00

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Количество отверстий, 8
Диаметр трубы (OD), мм 75
Диаметр трубы (OD), мм 75
Диаметр фланца (DN), мм 195
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GG.520.75I.00

Сфера применения
Реализация разборных соединений с трубопроводными аппаратурой и агрегатами, имеющих ответную часть в виде фланца;
Объединение трубопроводов из разных материалов, стыковка отдельных частей трубопроводных систем, которые по технологии не могут быть выполнены из полиэтилена низкого давления. Например, металлопластиковые или стальные отводы в составе ПНД трубопроводов.
Установка
ПНД труба заводится в соединение со стороны цанги и затягивается гайкой, обжимается и уплотняется соответствующими кольцами. Сторона с фланцем с помощью болтовых соединений фиксируется с ответным фланцем подключаемого элемента трубопровода: вентиль, насос, труба из полипропилена и т.д.

Характеристики
Производитель Astore
Страна производитель Италия
Количество отверстий, 4
Диаметр трубы (OD), мм 75
Диаметр трубы (OD), мм 75
Диаметр фланца (DN), мм 180
Номинальное рабочее давление (PN) PN10
Материал полипропилен (ПП)
Материал фланца нержавеющая сталь
Назначение для перехода полиэтиленовой трубы на стальную арматуру
Применение для холодного водоснабжения
Артикул GR.520.75H.00
