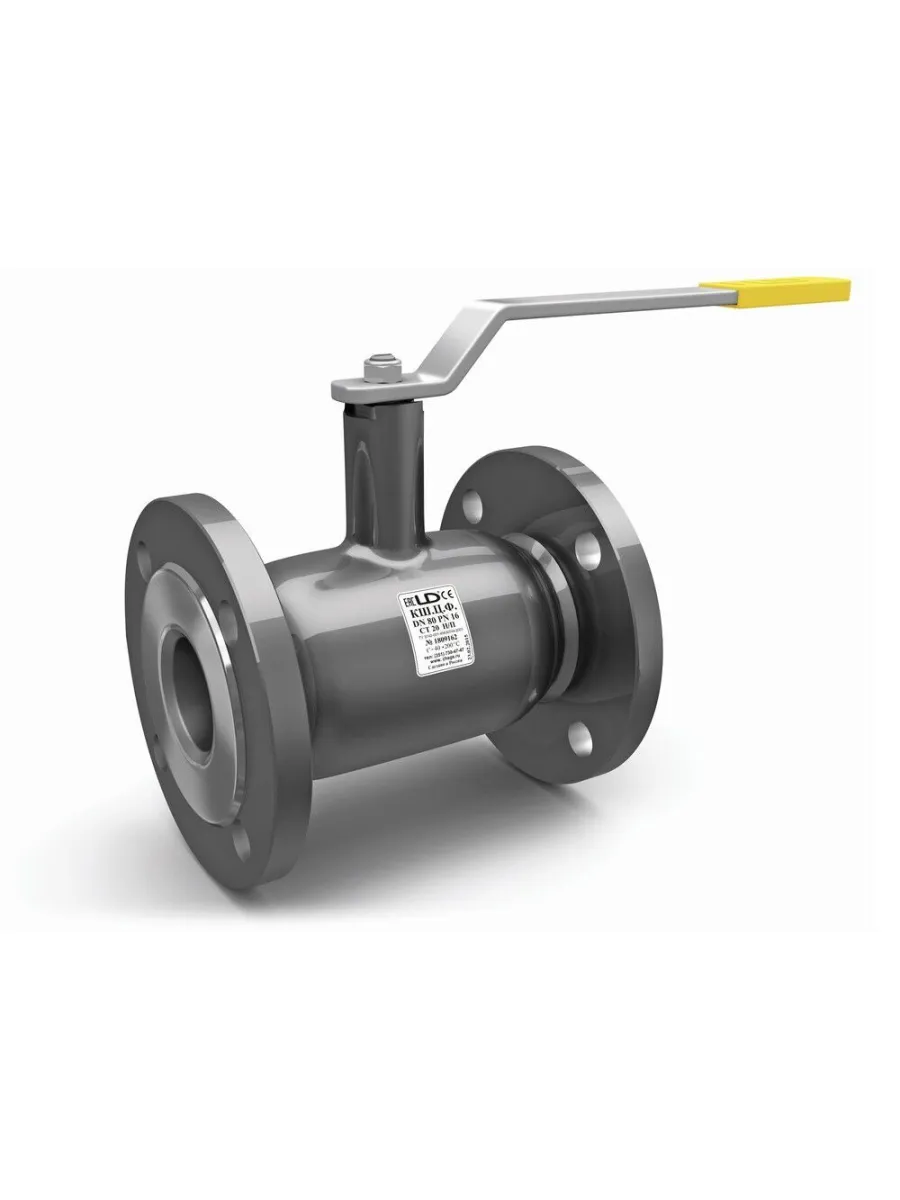

Кран шаровый ст.20 фланцевый LD КШЦФ Ду250/200 Ру1,6МПа

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 230
Единица измерения шт
Вес, кг 13.35
Высота, мм 165
Объем, м3 0.01695

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 50
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 115
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 180
Единица измерения шт
Вес, кг 5.76
Высота, мм 117
Объем, м3 0.00726

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 25
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 23
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 140
Единица измерения шт
Вес, кг 2.6
Высота, мм 112
Объем, м3 0.003766

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 65
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 176
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины HNBR, VMQ
Материал уплотнения седла NBR
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 200
Единица измерения шт
Ширина, мм 176
Вес, кг 7.92
Высота, мм 122
Объем, м3 - 0.01017

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины HNBR, VMQ
Материал уплотнения седла NBR
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Единица измерения шт
Вес, кг 15.65
Высота, мм 165
Ширина, мм 228
Объем, м3 0.01695

Краны шаровые цельносварные предназначены для транспортировки теплосетевой воды, пара (до +150°С), нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.

Характеристики:
Номинальный диаметр, DN  15
Строительная длина, мм    120
Присоединение    Фланцевое
Тип прохода    Неполный проход
Номинальное давление, МПа    4,0
Гарантия   5 лет
Класс герметичности    А
Пропускная способнось Kv, м3/ч    7
Рабочая среда    Жидкость
Ресурс    10000 циклов
Срок службы    30 лет
Температура окружающей среды, °С   -40…80
Температура рабочей среды, °С    -40…200
Управление    Ручное
Тип продукта    Кран шаровой
Материал корпуса   Сталь 20

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 18

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Краны шаровые цельносварные предназначены для транспортировки теплосетевой воды, пара (до +150°С), нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.

Характеристики:
Номинальный диаметр, DN  65
Строительная длина, мм    200
Присоединение    Фланцевое
Тип прохода    Неполный проход
Номинальное давление, МПа    2,5
Гарантия   5 лет
Класс герметичности    А
Пропускная способнось Kv, м3/ч    176
Рабочая среда    Жидкость
Ресурс    10000 циклов
Срок службы    30 лет
Температура окружающей среды, °С   -40…80
Температура рабочей среды, °С    -40…200
Управление    Ручное
Тип продукта    Кран шаровой
Материал корпуса   Сталь 20

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 12
Диаметр фланцевых отверстий - 26

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 22

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 32
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 39
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное
Среда Аммония гидроксида раствор, Веселящий газ, Вода, Воздух маслосодержащий, Декстрин водный, Изопропанол, Пропиленгликоль

Спецификация материалов
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 140
Единица измерения шт
Вес, кг 3.59
Высота, мм 117
Объем, м3 0.003766

Редукционный.
Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200ºС, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются также для монтажа на трубопроводы и сооружения на них, траспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.
Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705.
Допускается эксплуатация кранов при температуре окружающей среды не ниже "У"-40ºС.
Максимальная температура рабочей среды 200ºС.
Каждый шаровой кран ALSO имеет класс герметичности "А" согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности "А" согласно ГОСТ 53402-2009. Строительные длины в соответствии с ГОСТ.

Кол-во фланцевых отверстий - 8
Диаметр фланцевых отверстий - 22

Материалы основных деталей:
Корпус - Ст.20
Патрубок приварной - Ст.20
Патрубок фланцевый - Ст.20
Горловина - Ст.20
Шток - 20х13 (AISI 420)
Шайба ограничительная - Ст.3
Шар - Dn15-32: ст20х13 (AISI 420); Dn40-65: ст08х18Н10 (AISI 304); Dn80-500: ст08х13 (AISI 409)
Седло - Ф4К20 (PTFE +20%С)
Кольцо опорное Ст.3
Пружина тарельчатая Ст.65Г или 60С2А
Кольцо уплотнительное - фторсилоксан
Кольцо - Ф4К20 (PTFE +20%С)
Стопорное кольцо: Ст.65Г или 60С2А
Ручка - Ст.3
Уплотнитель седла - фторсилоксан
Гайка - оцинкованная сталь
ЛКМ-эмаль, цвет темно-серый
