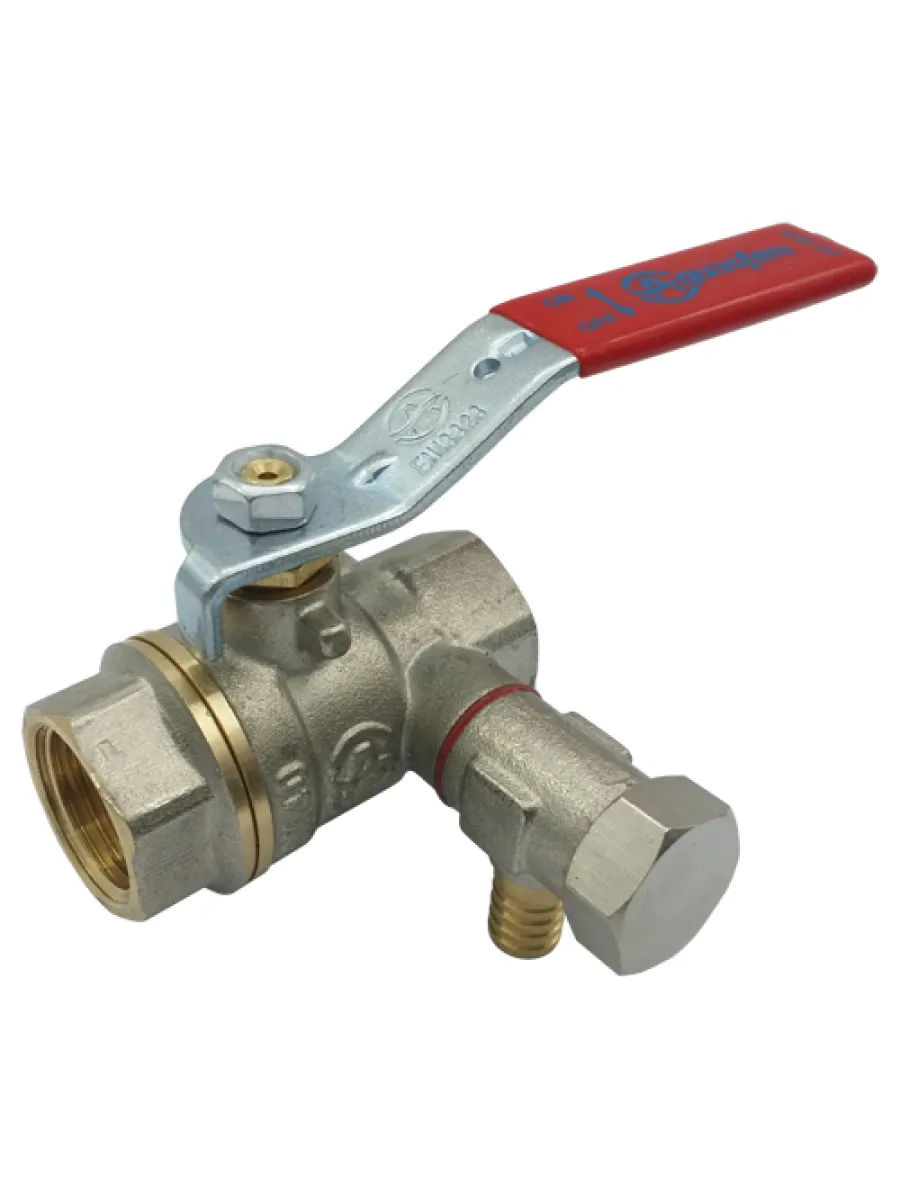

Кран шаровый лат рыч./баб со спускником Ду 15 Ру40 ВР

Технические характеристики
1 Номинальное давление PN (Py) МПа (бар) 1,6 (16)
2 Класс герметичности затвора (по ГОСТ Р 54808-2011) «А»
3 Пробное давление МПа (бар) 2,4 (24)
4 Номинальный диаметр DN (Dy) 15
5 Присоединительная резьба дюймы ½ʺ
6 Средний полный срок службы лет 15
7 Расход при минимальном рабочем давлении 0,05 МПа л/с ≥0,07
8 Расход при рабочем давлении 0,3 МПа л/с ≥0,2
9 Герметичность соединений при искусственно закрытом изливе МПа (кгс/см2) ≥0,4
10 Усилие, прилагаемое на рукоятку, для открытия-закрытия крана Н ≤10
11 Средний ресурс циклы 4000
12 Акустическая группа I
13 Ремонтопригодность нет
14 Температура рабочей среды ºС 0 … +75
15 Угол поворота рукоятки между крайними положениями градусы 90º

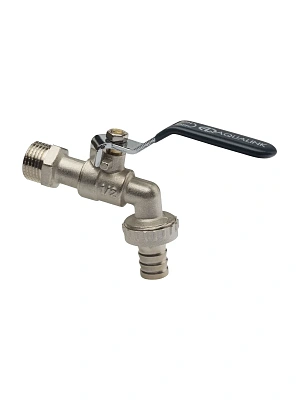

Кран применяется в качестве водоразборной арматуры на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения. Кран может применяться на технологических трубопроводах, транспортирующих жидкости и газы, неагрессивные к материалам крана. Кран снабжен съемным штуцером для присоединения сливного шланга. Краны соответствуют требованиям ГОСТ 19681.

Технические характеристики
1 Номинальное давление PN (Py) МПа (бар) 1,6 (16)
2 Класс герметичности затвора (по ГОСТ Р 54808-2011) «А»
3 Пробное давление МПа (бар) 2,4 (24)
4 Номинальный диаметр DN (Dy) 20
5 Присоединительная резьба дюймы ¾ʺ
6 Средний полный срок службы лет 15
7 Расход при минимальном рабочем давлении 0,05 МПа л/с ≥0,07
8 Расход при рабочем давлении 0,3 МПа л/с ≥0,2
9 Герметичность соединений при искусственно закрытом изливе МПа (кгс/см2) ≥0,4
10 Усилие, прилагаемое на рукоятку, для открытия-закрытия крана Н ≤10
11 Средний ресурс циклы 4000
12 Акустическая группа I
13 Ремонтопригодность нет
14 Температура рабочей среды ºС 0 … +75
15 Угол поворота рукоятки между крайними положениями градусы 90º

Кран применяется в качестве водоразборной арматуры на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения. Кран может применяться на технологических трубопроводах, транспортирующих жидкости и газы, неагрессивные к материалам крана. Кран снабжен съемным штуцером для присоединения сливного шланга. Краны соответствуют требованиям ГОСТ 19681.

Класс герметичности затвора класс А по ГОСТ P 54808-2011
Шар латунь CW617N (ЛС 59-2), хромированный
Размер резьбы G1"
Резьба трубная цилиндрическая по ГОСТ 6357-81
Строительная длина 76 мм
Строительная высота 48 мм
Температура рабочей среды от -20 до +150 oC

Класс герметичности затвора класс А по ГОСТ P 54808-2011
Шар латунь CW617N (ЛС 59-2), хромированный
Размер резьбы G3/4"
Резьба трубная цилиндрическая по ГОСТ 6357-81
Строительная длина 63 мм
Строительная высота 41 мм
Температура рабочей среды от -20 до +150 oC

Срок гарантии производителя, лет    1.5
Срок службы, лет    30
Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения    муфта-муфта
Тип рукояти    рычаг/бабочка
Размер ячейки сетки    400/500
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    120

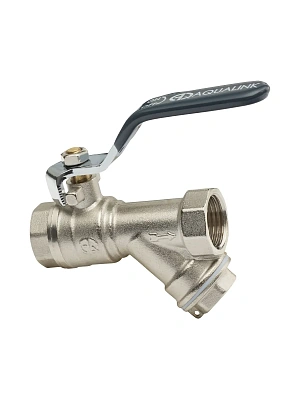

Шаровой кран со встроенным фильтром грубой очистки объединяет в себе обычный шаровой кран и косой фильтр грубой очистки, совмещая функции этих изделий. Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления,
сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана, и служит для очистки потока рабочей среды от механических примесей.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Характеристики
Срок гарантии производителя, лет    1.5
Срок службы, лет    30
Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения    муфта-муфта
Тип рукояти    рычаг/бабочка
Размер ячейки сетки    400/500
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    120

Шаровой кран со встроенным фильтром грубой очистки объединяет в себе обычный шаровой кран и косой фильтр грубой очистки, совмещая функции этих изделий. Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления,
сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана, и служит для очистки потока рабочей среды от механических примесей.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
