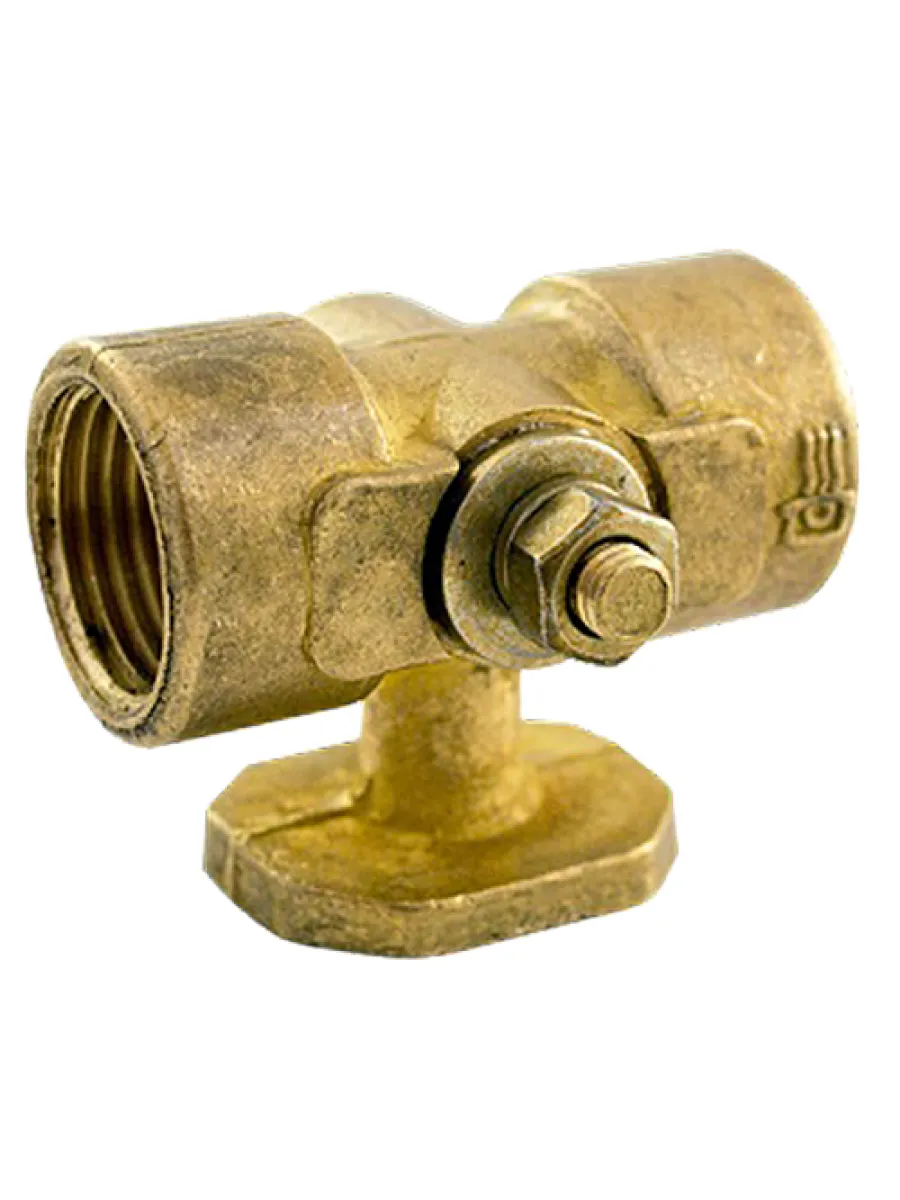

Кран для манометра 11Б38бк Ду 15 (с площадкой)

Срок гарантии производителя, лет    1.5
Рабочая среда    вода, пар, нефтепродукты
Максимальная температура рабочей среды, С°    150
Класс герметичности    "D" по ГОСТ 9544-2005
Материал корпуса    латунь
Материал шпинделя    латунь
Привод    ручной
Тип соединения    муфта - муфта
Диаметр условный DN, мм    15
Таблица фигур    11Б18бк
Условное обозначение в таблице фигур    11Б18бк
Рабочее давление, МПа    1.6
Номинальный диаметр DN    15
Номинальное давление PN,МПа    1.6
Средний ресурс, циклов    400
Номинальный диаметр резьбы    G½"

Предназначен для присоединения рабочего манометра магистрали с рабочей средой. Кран состоит из следующих деталей:
корпус; пробка; шайба; пружинная шайба (гровер); гайка
Сопрягаемые поверхности корпуса крана и пробки смазаны смазкой. Через муфтовые концы кран присоединяется с одной стороны к трубопроводу, с другой к рабочему манометру.
Пробка крана имеет проход Т-образной формы. Это позволяет направлять поток рабочей среды к манометру, а также сбрасывать давление из манометра, отключая одновременно манометр от магистрали. На верхнем торце пробки сделаны шлицы, указывающие расположение проходных отверстий.

Рабочая среда    вода
Номинальный диаметр DN    15
Номинальное давление PN,МПа    1
Тип резьбы    правая
Производитель    STI
Срок службы, лет    30
Максимальная температура рабочей среды, С°    110
Материал корпуса    латунь
Номинальный диаметр резьбы    G½"

Бренд Icma
Тип  автоматический
Тип устройства автоматический
Давление  Ру10
Тип присоединения  НР
Материал  латунь
Корпус латунь
Резьба  по ГОСТ 6357-81
Инженерная система Отопление
Страна происхождения Италия
Диаметр  Ду 15
Тип установки  прямой
Максимальная температура 110C
Строительная длина 55
Размер резьбы  G1/2"
Строительная высота 62
Фирма производитель ICMA S.p.A
Температура рабочей среды до +110 oC
Область применения для автоматического удаления воздуха из контура отопления
Гарантия  2 года
Гарантия производителя  2 года

- резина G1/2"

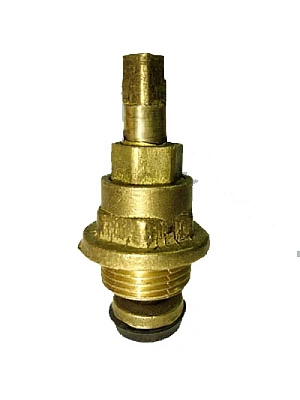

Головки вентильные (кранбуксы) для вентилей 15Б3р вода до 75оС
резьба М20х1,5

Кран предназначен для присоединения манометра к магистрали с рабочей средой.

Тип - шаровой
Материал - латунь
Диаметр - Ду 15
Давление  -Ру16
Тип присоединения - внутренняя резьба
Присоединительный размер - G1/2"
Исполнение - с краном Маевского
Климатическое исполнение - У1 по ГОСТ 15150-69/У3 по ГОСТ 15150-69

Срок гарантии производителя, лет    1.5
Срок службы, лет    8
Материал уплотнительных колец    полипропилен
Рабочая среда    вода, нефтепродукты
Максимальная температура рабочей среды, С°    100
Класс герметичности    "D" по ГОСТ 9544-93
Материал корпуса    латунь
Строительная длина L, мм    55
Диаметр условный DN, мм    15
Единица измерения    шт
Номинальный диаметр DN    15
Номинальное давление PN,МПа    1
Средний ресурс, циклов    1500
Номинальный диаметр резьбы    G½"

Материал латунь
Давление Ру10
Тип присоединения  ВР
Тип  пробко-сальниковый
Модель  11б6бк
Температура транспортировки  -50 - 50 oC
Класс герметичности затвора  класс C по ГОСТ 9544-2005
Инженерная система: Пожаротушение, Водоснабжение, Отопление, Тепловые пункты
Страна происхождения Россия
Диаметр  Ду 32
Строительная длина  95 мм
Исполнение  пробка латунь
Регламентирующий документ ТУ 3712-001-75973708-2012
Корпус  латунь ЛЦ 40 СД
Пробка  латунь ЛЦ 40 СД
Резьба  трубная цилиндрическая по ГОСТ 6357-81
Строительная высота  79 мм
Температура рабочей среды до +100 oC
Область применения Запорный орган на трубопроводах

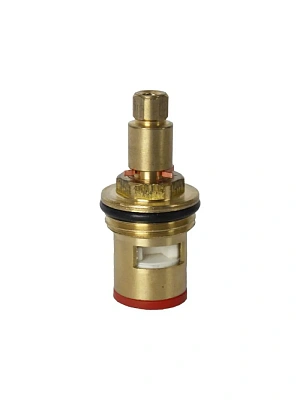

Кран-букса керамика
Квадрат 7*7
Материал латунь

Материал латунь
Давление  Ру10
Тип присоединения  ВР
Тип  пробко-сальниковый
Модель  11б6бк
Температура транспортировки  -50 - 50 oC
Класс герметичности затвора  класс C по ГОСТ 9544-2005
Инженерная система: Пожаротушение, Водоснабжение, Отопление, Тепловые пункты
Страна происхождения Россия
Диаметр  Ду 40
Строительная длина  110 мм
Исполнение  пробка латунь
Регламентирующий документ ТУ 3712-001-75973708-2012
Корпус  латунь ЛЦ 40 СД
Пробка  латунь ЛЦ 40 СД
Резьба  трубная цилиндрическая по ГОСТ 6357-81
Строительная высота  89 мм
Температура рабочей среды до +100 oC
Область применения: Запорный орган на трубопроводах

Материал латунь
Давление  Ру10
Тип присоединения  ВР
Тип  пробко-сальниковый
Модель  11б6бк
Температура транспортировки  -50 - 50 oC
Класс герметичности затвора класс C по ГОСТ 9544-2005
Инженерная система: Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Россия
Диаметр  Ду 25
Строительная длина  80 мм
Исполнение  пробка комбинированная
Регламентирующий документ ТУ 3712-001-75973708-2012
Корпус  латунь ЛЦ 40 СД
Пробка  латунь ЛЦ 40 СД
Резьба  трубная цилиндрическая по ГОСТ 6357-81
Строительная высота  71 мм
Температура рабочей среды до +80 oC
Область применения: Запорный орган на трубопроводах

Рабочая среда    Вода, неагрессивные среды
Дополнительная информация    Кран Маевского
Рабочее давление теплоносителя, МПа    1
Максимальная температура теплоносителя, C    110
Класс герметичности    «А»
Диаметр условный DN, мм    15

Описание:

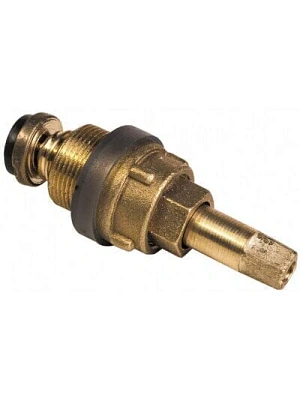

Кран-букса резина
Российский стандрат M18*1
Квадрат 7*7

Срок гарантии производителя, лет    1.5
Срок службы, лет    8
Материал уплотнительных колец    полипропилен
Рабочая среда    вода, нефтепродукты
Максимальная температура рабочей среды, С°    100
Класс герметичности    "D" по ГОСТ 9544-93
Материал корпуса    латунь
Строительная длина L, мм    60
Диаметр условный DN, мм    20
Единица измерения    шт
Номинальный диаметр DN    20
Номинальное давление PN,МПа    1
Средний ресурс, циклов    1500
Номинальный диаметр резьбы    G¾"
