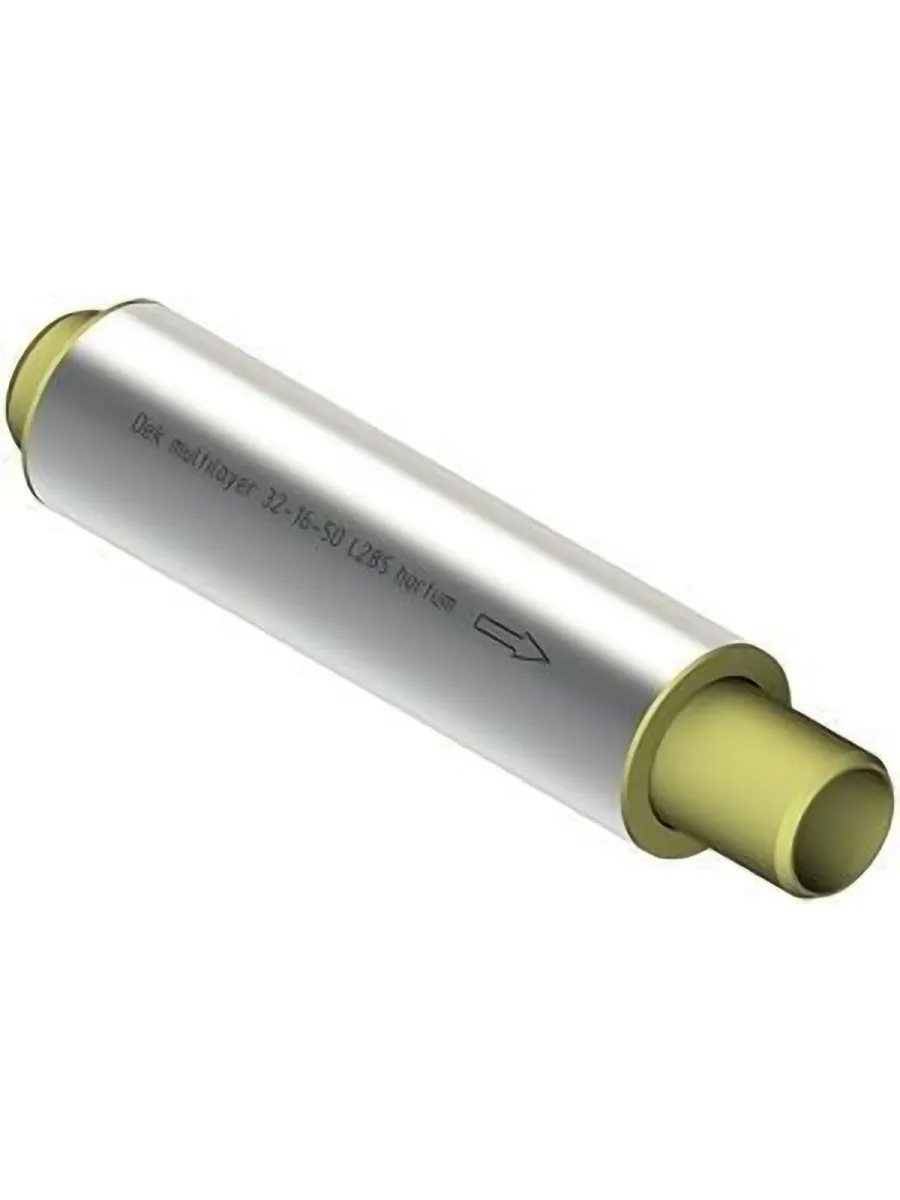

Компенсатор сильфонный малогабаритный Ду 20 DEK multilayer 20-16-50 длина 285мм

Условный диаметр трубопровода Ду, Dn - 32 мм;
Строительная длина L = 290мм;
Эффективная площадь, 18см2;
Осевая жесткость, 11,6Н/мм;
Наружный диаметр патрубков d, 39мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Осевые компенсаторы Ду 32 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду32 осуществляется с применением современного иностранного оборудования.
Компенсатор КСО 32-16-50 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.
При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-25мм, т.е. он имеет компенсирующую способность 25мм.
При растяжении КСО 32-16-50 на 25мм максимальный рабочий ход составит 50мм.

В комплекте поставки заказчику передаются все необходимые отгрузочные документы в соответствии с законодательством РФ, в том числе паспорт на компенсаторы, сертификат и разрешение на применение.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 15 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм. D40мм t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (21,3х2,8): углеродистая сталь с фосфатным покрытием.

Компенсатор КСО 40-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 40-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 40 мм;
Строительная длина L = 240мм;
Эффективная площадь, 23см2;
Осевая жесткость, 102Н/мм;
Наружный диаметр патрубков d, 48мм;
Наружный диаметр сильфона D, 69мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 40 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду40 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 100-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 100-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 100 мм;
Строительная длина L = 270мм;
Эффективная площадь, 128см2;
Осевая жесткость, 268Н/мм;
Наружный диаметр патрубков d, 108мм;
Наружный диаметр сильфона D, 138мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 100 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Многослойный осевой компенсатор для систем отопления и водоснабжения.
DN 40 мм, PN 16 Бар. Осевой ход: 50 (-40/+10) мм. L285 мм.D70мм. t до +105оС.
Материал: сильфон,внутренний экран: нержавеющая сталь; защитный кожух: алюминий; патрубки под приварку (48,3x3,5): углеродистая сталь с фосфатным покрытием.

Компенсатор КСО 200-16-160 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-80мм, т.е. он имеет компенсирующую способность 80мм.

При растяжении КСО 200-16-160 на 80мм максимальный рабочий ход составит 160мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 560мм;
Эффективная площадь, 437см2;
Осевая жесткость, 284Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Ду, мм - 50
Ру, МПа - 1,6
Осевой ход (сжатие-растяж), λ, мм - 25 (±12,5)
Эффект.площадь, F'эфф, см2 - 32
Жесткость осевого хода, Cλ, кН/м - 80
Присоединит. размеры, мм:
Do 57
стенка S 3,5
Габаритные размеры, мм не более:
Строительная длина - 300
Высота H - 100

Компенсаторы предназначены для компенсации температурного удлинения прямолинейных участков трубопроводов тепловых сетей при любых способах прокладки, а также трубопроводов насосных, водонагревательных установок, тепловых пунктов потребителей и других сооружений тепловых сетей.

Отличительной особенностью компенсаторов модели 2КСО является наличие жесткого металлического кожуха-футляра (толщина стенки S = 4..8 мм) надежно защищающего сильфон от внешних воздействий и изгибающих нагрузок. Направляющее устройство компенсатора обеспечивает только осевые перемещения сильфона при температурных деформациях трубопроводов. В конструкции предусмотрено съемное устройство для растяжки компенсатора при монтаже (установке монтажной длины). При принятии мер по гидро- и теплоизоляции компенсаторов, они могут быть использованы при бесканальном способе прокладки тепловых сетей.

Материалы:
сильфон - коррозионно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632-72;
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе В ГОСТ 8731-87.
Возможны другие материальные исполнения копенсаторов.
Транспортируемая среда:
вода ГОСТ 2874-82 температурой до 150°С и скоростью до 8 м/с;
пар при температуре до 250°С и скоростью до 60 м/с.
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой.
Срок службы компенсаторов не менее 11 лет.
Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40°С. Для работы в условиях более низких температур компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30°С.
Компенсаторы отвечают требованиям ТУ 3-120-81 и соответствуют "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

Компенсатор КСО 65-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 65-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 65 мм;
Строительная длина L = 240мм;
Эффективная площадь, 58см2;
Осевая жесткость, 184Н/мм;
Наружный диаметр патрубков d, 76мм;
Наружный диаметр сильфона D, 95мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 65 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвжной опоры долно быть не больше 4Ду и не менее 2Ду.
Производство компенсатора Ду65 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 200-16-100 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-50мм, т.е. он имеет компенсирующую способность 50мм.

При растяжении КСО 200-16-100 на 50мм максимальный рабочий ход составит 100мм.
Условный диаметр трубопровода Ду, Dn - 200 мм;
Строительная длина L = 475мм;
Эффективная площадь, 437см2;
Осевая жесткость, 462Н/мм;
Наружный диаметр патрубков d, 219мм;
Наружный диаметр сильфона D, 266мм;
Толщина стенки патрубков s, 6мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 200 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Компенсатор КСО 80-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 80-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 80 мм;
Строительная длина L = 250мм;
Эффективная площадь, 79см2;
Осевая жесткость, 200Н/мм;
Наружный диаметр патрубков d, 89мм;
Наружный диаметр сильфона D, 110мм;
Толщина стенки патрубков s, 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 80 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.

Производство компенсатора Ду80 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 50-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30 мм.

При растяжении КСО 50-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 50 мм;
Строительная длина L = 240мм;
Эффективная площадь, 37см2;
Осевая жесткость, 157Н/мм;
Наружный диаметр патрубков 57мм;
Наружный диаметр сильфона 79мм;
Толщина стенки патрубков 3,5мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 50 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду
Производство компенсатора Ду50 осуществляется с применением современного иностранного оборудования.

Компенсатор КСО 125-16-60 обычно применяют на горизонтальных участках трубопровода. Данный компенсатор является неразгруженным, т.е. пре его работе, в связи с осевой жесткостью сильфона, он оказывает распорное/сжимающее воздействие на трубопровод, что в свою очередь влечет за собой необходимость учета этого влияния при расчете трубопровода на устойчивость.

При использовании данного КСО без растяжения, он способен компенсировать тепловое расширения / сужение трубопровода на +/-30мм, т.е. он имеет компенсирующую способность 30мм.

При растяжении КСО 125-16-60 на 30мм максимальный рабочий ход составит 60мм.
Условный диаметр трубопровода Ду, Dn - 125 мм;
Строительная длина L = 270мм;
Эффективная площадь, 183см2;
Осевая жесткость, 326Н/мм;
Наружный диаметр патрубков d, 133мм;
Наружный диаметр сильфона D, 167мм;
Толщина стенки патрубков s, 4мм;
Патрубки имеют фаску в соответствии с ГОСТ под приварку;
Патрубки из углеродистой стали обыкновенного качества Ст20;
Материал сильфона 12Х18Н10Т;
рабочая среда: пар, вода, газ;
рабочее давление Ру, PN – 16 бар, 1,6 МПа или 16 кг/см2;
температура рабочей среды: от -40 до 475 °С;
климатическое исполнение У, У1 в соответствии с ГОСТ 15150-69.
Односекционный многослойный сильфон (имеет один сильфон);
Без внутреннего экрана;
Без защитного кожуха;
Патрубки под приварку.
Осевые компенсаторы Ду 125 мм можно устанавливать практически в любой точке на протяжении всего трубопровода, независимо от способа прокладки трубопровода. Рекомендуемое расстояние от неподвижной опоры должно быть не больше 4Ду и не менее 2Ду.
