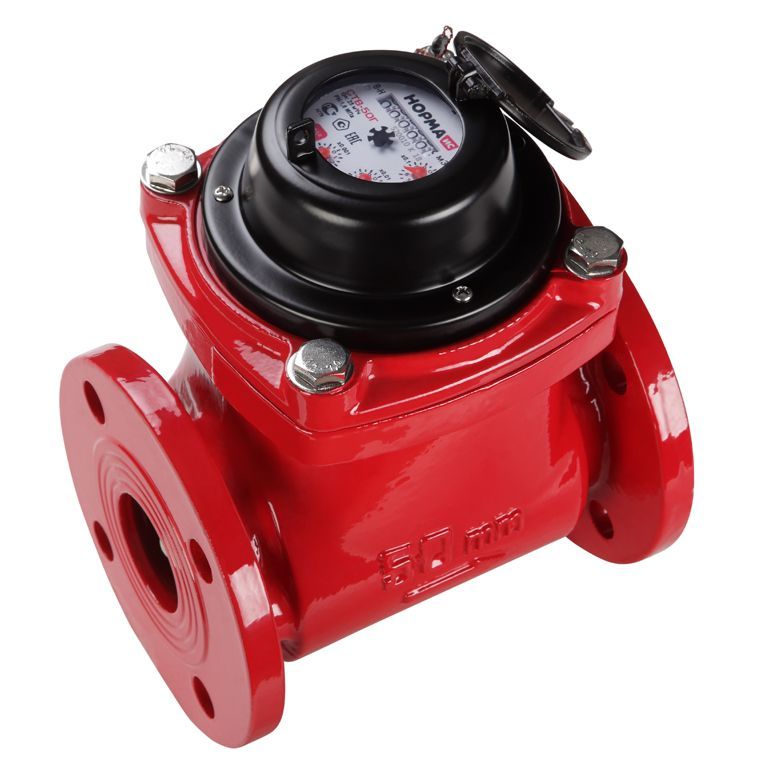

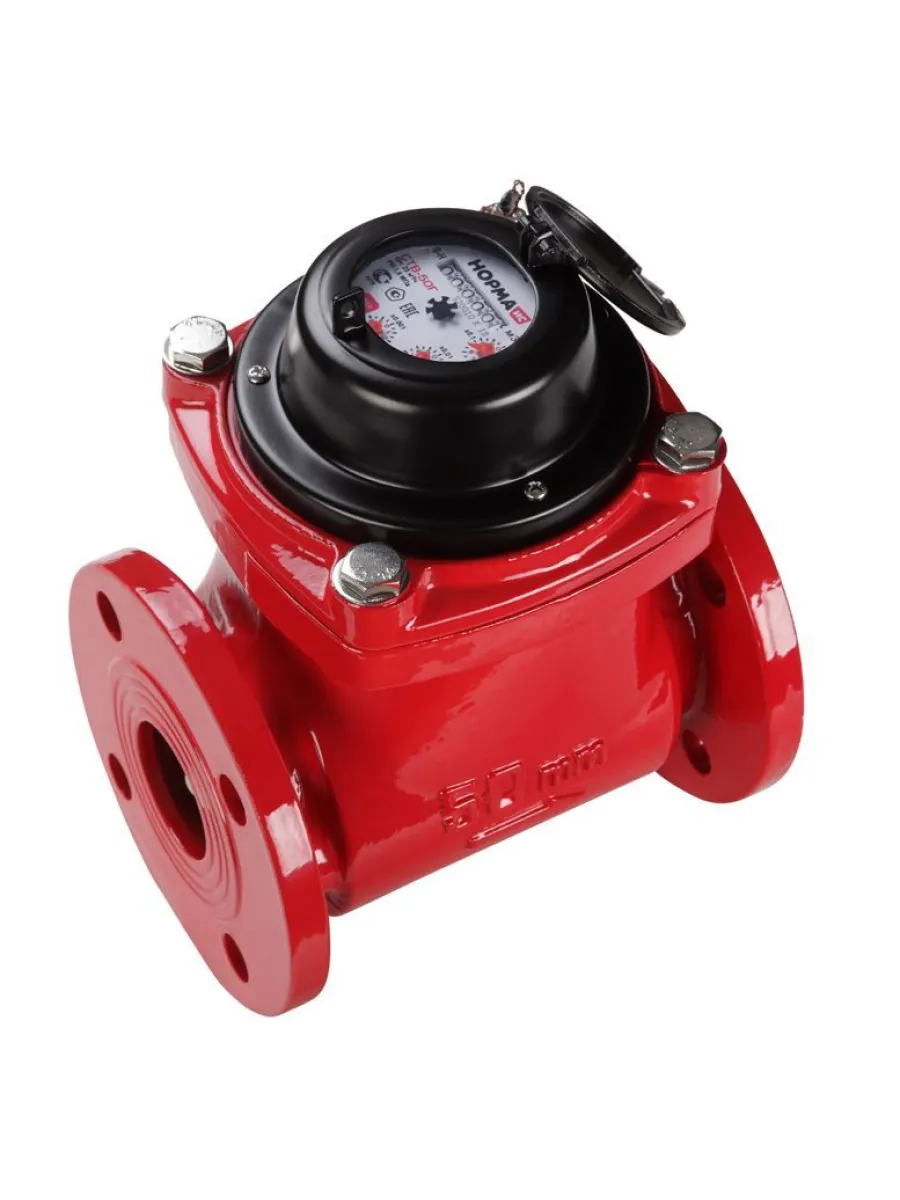

Счетчик воды универсальный Ду 50 мм чугунный, турбинный, длина 200мм, фланцевый

Диаметр условного прохода, мм25
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+90
Минимальный расход воды (класс В), Qmin, м3/ч 0,07
Переходный расход воды (класс B), Qt, м3/ч 0,28
Номинальный расход воды, Qn, м3/ч 3,5
Максимальный расход воды, Qmax, м3/ч 7,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг 2,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/4
Размер резьбы присоединения на штуцере G2, дюйм 1
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

Счетчики воды турбинные ЭКОМЕРА-50Ф предназначены для измерения объема холодной и горячей питьевой воды при температуре от 5 °С до 90°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Оснащен импульсным выходом

Ду50, L200, H270, Вес 12,66 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Технические характеристики:
Диаметр условного прохода Ду, мм. 50
Расход воды Qmin, м3/час: Класс В 0,45
Класс А 1,2
Расход воды Qn, м3/час 15,0
Расход воды Qmax, м3/час 30,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-50Ф - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.

Счетчик предназначен для измерения объема холодной и горячей питьевой воды, протекающей по трубопроводу при температуре:
- от плюс 5°C до плюс 40 °С для счетчиков холодной воды (СХВ),
- от плюс 5°C до плюс 90 °С для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см2).

Диаметр условного прохода, мм 40
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,20
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 10,0
Максимальный расход воды, Qmax, м3/ч 20,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 4,5
Длина L1, мм 300
Высота H, мм 155
Ширина, мм 120
Размер резьбы присоединения на патрубке G1, дюйм 2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 2

Диаметр условного прохода, мм 32
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,12
Переходный расход воды (класс B), Qt, м3/ч 0,48
Номинальный расход воды, Qn, м3/ч 6,0
Максимальный расход воды, Qmax, м3/ч 12,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/4
Размер резьбы присоединения на гайке G1, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

Счетчики воды турбинные ЭКОМЕРА-100Ф предназначены для измерения объема холодной и горячей питьевой воды при температуре от 5 °С до 90°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Оснащен импульсным выходом

Ду100, L250, H360, G250 Вес 17,60 кг

Межповерочный интервал 6 лет

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Технические характеристики:
Диаметр условного прохода Ду, мм. 100
Расход воды Qmin, м3/час: Класс В 1,8
Класс А 4,8
Расход воды Qn, м3/час 60,0
Расход воды Qmax, м3/час 120,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-100ФИ - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.

Диаметр условного прохода, мм 25
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс А), Qmin, м3/ч 0,14
Минимальный расход воды (класс В), Qmin, м3/ч 0,07
Переходный расход воды (класс А), Qt, м3/ч 0,35
Переходный расход воды (класс B), Qt, м3/ч 0,28
Номинальный расход воды, Qn, м3/ч 3,5
Максимальный расход воды, Qmax, м3/ч 7,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 1,4
Длина L1, мм 160
Высота H, мм 90
Ширина, мм 76
Размер резьбы присоединения на патрубке G1, дюйм 1 1/4
Размер резьбы присоединения на штуцере G2, дюйм 1
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

Номинальное давление PN,МПа    1
Строительная длина L, мм    130
Максимальный расход, м3/ч    5
Номинальный расход, м3/ч    2.5
Минимальный расход, м3/ч    0.05
Срок службы, лет    12
Номинальный диаметр DN    20
Максимальная температура рабочей среды, С°    90
Номинальный диаметр резьбы    G¾"
Межповерочный интервал, лет    4/6

Диаметр условного прохода, мм 50
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,30
Переходный расход воды (класс B), Qt, м3/ч 1,20
Номинальный расход воды, Qn, м3/ч 15,0
Максимальный расход воды, Qmax, м3/ч 30,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, 11,2
Длина L1, мм 300
Высота H, мм 160
Ширина, мм 160
Размер резьбы присоединения на патрубке G1, дюйм 2 1/2
Размер резьбы присоединения на штуцере G2, дюйм 2
Размер резьбы присоединения на гайке G1, дюйм 2 1/2

Диаметр условного прохода, мм 32
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс А), Qmin, м3/ч 0,24
Минимальный расход воды (класс В), Qmin, м3/ч 0,12
Переходный расход воды (класс А), Qt, м3/ч 0,60
Переходный расход воды (класс B), Qt, м3/ч 0,48
Номинальный расход воды, Qn, м3/ч 6,0
Максимальный расход воды, Qmax, м3/ч 12,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 160
Высота H, мм 125
Ширина, мм 102
Размер резьбы присоединения на патрубке G1, дюйм 1 1/2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/4
Размер резьбы присоединения на гайке G1, дюйм 1 1/2

Диаметр условного прохода, мм 40
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Одноструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,20
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 10,0
Максимальный расход воды, Qmax, м3/ч 20,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 250
Высота H, мм 125
Ширина, мм 102
Размер резьбы присоединения на патрубке G1, дюйм 2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 2

Счетчики воды турбинные ЭКОМЕРА-80И предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Ду80, L220, H300 Вес 15,12 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.


Технические характеристики:
Диаметр условного прохода Ду, мм. 80
Расход воды Qmin, м3/час: Класс В 12
Класс А 3,2
Расход воды Qn, м3/час4 40,0
Расход воды Qmax, м3/час  80,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-80И - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.
