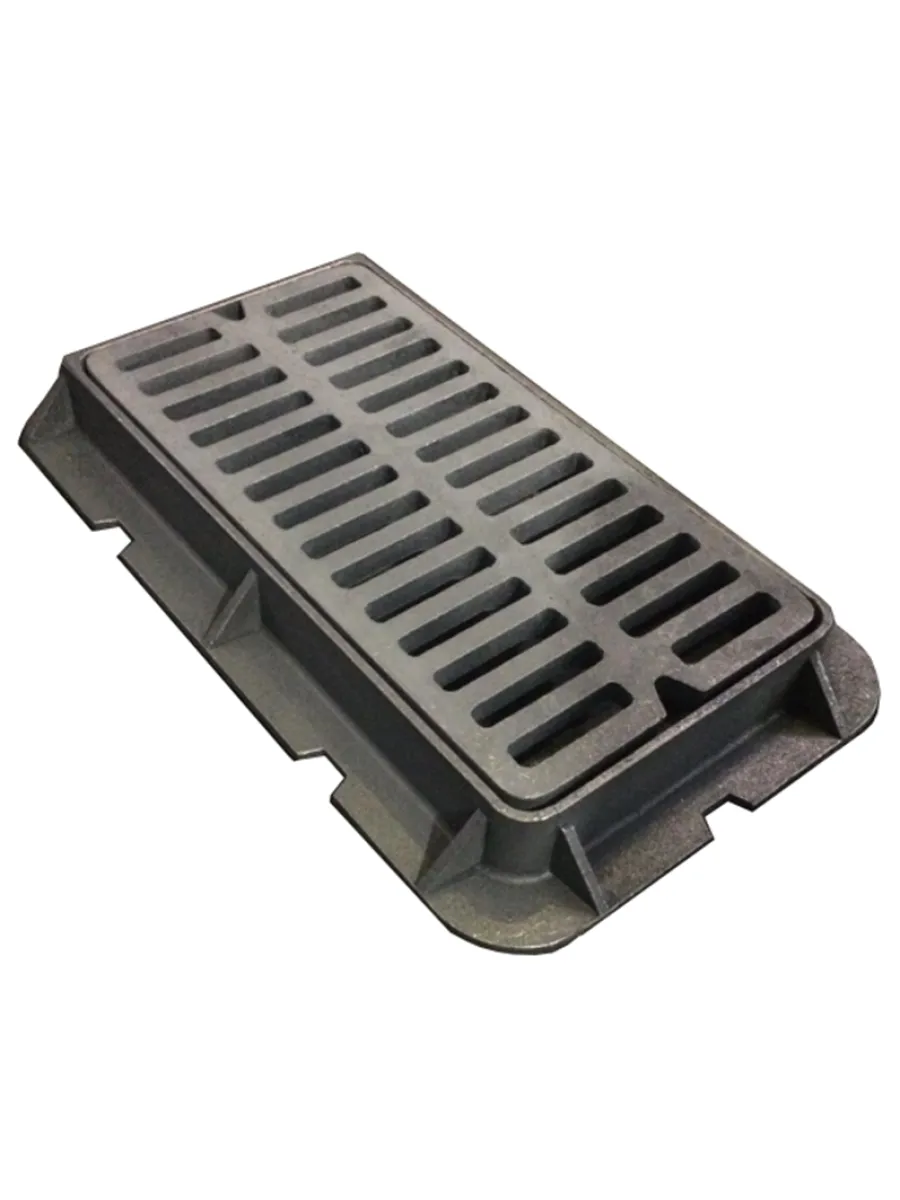

Дождеприемник ДБ2 (В125)-2 950х500х120мм (795х400х45мм) боковой AQUA LIFE

Корпус, мм х мм    830х100
Крышка, мм    646
Масса, кг    45,1
Номинальная нагрузка, т    25
Производство    Китай

Обозначение: Дождеприемник круглый тип ДБ2 (С250)-1.60
Материал: ВЧШГ
Дождеприемники применяются для приема поверхностных сточных вод и атмосферных осадков с улиц, дворов и других территорий.

Гарантийный срок эксплуатации - 3 года со дня ввода дождеприемников в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем.

Дождеприемник большой прямоугольный ДБ2 (прилегание по продольной стороне)

Обозначение:  ДБ2 (С250) 2-40х80 ГОСТ 3634-2019

Материал: Чугун Сч 20 ГОСТ 1412-85

Дождеприемники применяются для приема поверхностных сточных вод и атмосферных осадков с улиц, дворов и других территорий.

Гарантийный срок эксплуатации - 3 года со дня ввода дождеприемников в эксплуатацию, но не более 5 лет со дня отгрузки предприятием-изготовителем.

Дождеприемники соответствуют требованиям ГОСТ 3634-2019. Срок службы не менее 10 лет

Высота крышки, мм:45(70)
Высота h, мм:120
ГОСТ, Серия:ГОСТ 3634-99
Геометрический объем, м.куб:0,063
Длина крышки, мм:800
Длина L, мм:915
Закладная 1:Решетка
Закладная 2:Корпус
Нагрузка номинальная:25
Обьем бетона, м.куб:0,056
Площадь живого сечения, м.кв:0,075
Ширина крышки, мм:400
Ширина b, мм:570

Большой дождеприемник ливнесточных колодцев ( ДБ 2 (В125))
- это чугунная рама с решеткой (корпусом), которая монтируется на ливнесточный колодец на одном уровне с поверхностью. Большой дождеприемник предназначен для мест, где необходим отвод значительного количества осадков – улиц, проезжих частей городских дорог с неинтенсивным движением, промышленных территорий. Предназначение дождеприемника — создание условий для комфортного перемещения пешеходов и различного транспорта, а также защита от крупного мусора ливневой канализации. Большой дождеприемник имеет массу 140 кг и может выдержать значительную нагрузку - 125кН. Большой дождеприемник выпускается диной 915, шириной 570 и высотой 120 мм. Пазы решеток большого дождеприемника ДБ имеют ширину не более 18 мм, чтобы удерживать от попадания в ливнесток крупный
мусор. Большой дождеприемник может выдержать незначительную номинально нагрузку 15кН.
Дождеприемник ДБ имеет квадратную или прямоугольную форму, в зависимости от исполнения, отливается из серого чугуна марки не ниже СЧ20. Используется как в городской инфраструктуре и частной застройке, так и в индустриальных зонах.
Маркировка изделия На наружной поверхности решетки дождеприемника отлито условное обозначение, слово «дождеприемник», товарный знак производителя. Обозначение инженерной сети располагается на осевой линии. На внутренней поверхности решетки дождеприемника отлита дата изготовления.
Дождеприемник ДБ может отличаться по исполнению, это отражается в маркировке изделия:
1 - с минимальной шириной опорной части корпуса по контуру
2 - с минимальной шириной продольной опорной части корпуса, прилегающей к бордюру дороги
3, 4, 5 - с минимальной шириной продольной опорной части корпуса, прилегающей к бордюру дороги, и одной правой (исполнение 2) или левой (исполнение 3), либо обеих
(исполнение 4) коротких сторон;
6,7 - с минимальной шириной короткой опорной части корпуса, прилегающего к бордюру дороги (исполнение 5), или обеих коротких сторон (исполнение 6);
8 - с единым корпусом под две решетки;
9 - с усиленной заделкой корпуса. Для этого корпус оснащается анкерными болтами или специальными приливами.
10 - с решеткой, прикрепленной к корпусу шарниром.
Рассмотрим в качестве примера большой дождеприемник ДБ 2 (В125) ГОСТ 3634-99 ( 915х 570х 120), где:
ДБ1 – тип дождеприемника (большой);
2 – исполнение с минимальной шириной продольной опоры части корпуса примыкающего к бордюру дороги;
30х50 – размер лаза;
ГОСТ 3634-99 - указание на государственный стандарт.

Отливка дождеприемника не должна иметь значительных дефектов и трещин, которые могу повлиять на прочность изделия. Не допускаются раковины диаметром более 10 мм и глубиной более 3 мм. Решетка дождеприемника должна плотно прилегать к опорной поверхности корпуса. Допуск плоскостности опорной поверхности не должен превышать 2 мм.
Партию дождеприемников должен сопровождать технический паспорт. Он должен содержать:
условное обозначение изделия;
количество дождеприемников в партии;
гарантийный срок изделий;
дату приемки техническим контролем;
дату отгрузки.
На приемо-сдаточных испытаниях тестируется внешний вид всех дождеприемников и механическая прочность не менее 2х решеток.
Гарантия производителя на дождеприемники - 3 года со дня ввода их в эксплуатацию, но не более 5 лет с момента отгрузки предприятием-изготовителем.
Транспортировка и хранение.
Дождеприемники перевозят в обвязанных проволокой пакетах любыми видами транспорта. В пакете должно находиться не более 10 изделий.
Монтаж дождеприемника чугунного
Дождеприемник состоит из двух основных частей — рамы и решетки. Рама дождеприемника монтируется в основное покрытие поверх сливного колодца вровень с покрытием. Нужно обеспечить надежную фиксацию рамы бетоном, асфальтом или тротуарной плиткой — в зависимости от типа покрытия основания. Уложенная в раму решетка должна быть на одном уровне с окружающей поверхностью, чтобы обеспечить безопасный проход по ней пешеходов и для сохранения эстетичного вида территории.
Если решетка будет расположена неудачно, часть воды не будет поступать в дождеприемники, а будет пересекать их, создавая лужи. Чем больше продольный уклон проезжей части, тем больше воды проскакивает мимо решетки. В местах приема большого количества осадков или при уклоне улицы более 0,03 рекомендуется устанавливать дождеприемники с двумя решетками.

Высота крышки, мм:45(70)
Высота h, мм:120
ГОСТ, Серия:ГОСТ 3634-99
Геометрический объем, м.куб:0,063
Длина крышки, мм:800
Длина L, мм:915
Закладная 1:Решетка
Закладная 2:Корпус
Нагрузка номинальная:25
Обьем бетона, м.куб:0,056
Площадь живого сечения, м.кв:0,075
Ширина крышки, мм:400
Ширина b, мм:570

Большой дождеприемник ливнесточных колодцев ( ДБ 2 (В125))
- это чугунная рама с решеткой (корпусом), которая монтируется на ливнесточный колодец на одном уровне с поверхностью. Большой дождеприемник предназначен для мест, где необходим отвод значительного количества осадков – улиц, проезжих частей городских дорог с неинтенсивным движением, промышленных территорий. Предназначение дождеприемника — создание условий для комфортного перемещения пешеходов и различного транспорта, а также защита от крупного мусора ливневой канализации. Большой дождеприемник имеет массу 140 кг и может выдержать значительную нагрузку - 125кН. Большой дождеприемник выпускается диной 915, шириной 570 и высотой 120 мм. Пазы решеток большого дождеприемника ДБ имеют ширину не более 18 мм, чтобы удерживать от попадания в ливнесток крупный
мусор. Большой дождеприемник может выдержать незначительную номинально нагрузку 15кН.
Дождеприемник ДБ имеет квадратную или прямоугольную форму, в зависимости от исполнения, отливается из серого чугуна марки не ниже СЧ20. Используется как в городской инфраструктуре и частной застройке, так и в индустриальных зонах.
Маркировка изделия На наружной поверхности решетки дождеприемника отлито условное обозначение, слово «дождеприемник», товарный знак производителя. Обозначение инженерной сети располагается на осевой линии. На внутренней поверхности решетки дождеприемника отлита дата изготовления.
Дождеприемник ДБ может отличаться по исполнению, это отражается в маркировке изделия:
1 - с минимальной шириной опорной части корпуса по контуру
2 - с минимальной шириной продольной опорной части корпуса, прилегающей к бордюру дороги
3, 4, 5 - с минимальной шириной продольной опорной части корпуса, прилегающей к бордюру дороги, и одной правой (исполнение 2) или левой (исполнение 3), либо обеих
(исполнение 4) коротких сторон;
6,7 - с минимальной шириной короткой опорной части корпуса, прилегающего к бордюру дороги (исполнение 5), или обеих коротких сторон (исполнение 6);
8 - с единым корпусом под две решетки;
9 - с усиленной заделкой корпуса. Для этого корпус оснащается анкерными болтами или специальными приливами.
10 - с решеткой, прикрепленной к корпусу шарниром.
Рассмотрим в качестве примера большой дождеприемник ДБ 2 (В125) ГОСТ 3634-99 ( 915х 570х 120), где:
ДБ1 – тип дождеприемника (большой);
2 – исполнение с минимальной шириной продольной опоры части корпуса примыкающего к бордюру дороги;
30х50 – размер лаза;
ГОСТ 3634-99 - указание на государственный стандарт.

Отливка дождеприемника не должна иметь значительных дефектов и трещин, которые могу повлиять на прочность изделия. Не допускаются раковины диаметром более 10 мм и глубиной более 3 мм. Решетка дождеприемника должна плотно прилегать к опорной поверхности корпуса. Допуск плоскостности опорной поверхности не должен превышать 2 мм.
Партию дождеприемников должен сопровождать технический паспорт. Он должен содержать:
условное обозначение изделия;
количество дождеприемников в партии;
гарантийный срок изделий;
дату приемки техническим контролем;
дату отгрузки.
На приемо-сдаточных испытаниях тестируется внешний вид всех дождеприемников и механическая прочность не менее 2х решеток.
Гарантия производителя на дождеприемники - 3 года со дня ввода их в эксплуатацию, но не более 5 лет с момента отгрузки предприятием-изготовителем.
Транспортировка и хранение.
Дождеприемники перевозят в обвязанных проволокой пакетах любыми видами транспорта. В пакете должно находиться не более 10 изделий.
Монтаж дождеприемника чугунного
Дождеприемник состоит из двух основных частей — рамы и решетки. Рама дождеприемника монтируется в основное покрытие поверх сливного колодца вровень с покрытием. Нужно обеспечить надежную фиксацию рамы бетоном, асфальтом или тротуарной плиткой — в зависимости от типа покрытия основания. Уложенная в раму решетка должна быть на одном уровне с окружающей поверхностью, чтобы обеспечить безопасный проход по ней пешеходов и для сохранения эстетичного вида территории.
Если решетка будет расположена неудачно, часть воды не будет поступать в дождеприемники, а будет пересекать их, создавая лужи. Чем больше продольный уклон проезжей части, тем больше воды проскакивает мимо решетки. В местах приема большого количества осадков или при уклоне улицы более 0,03 рекомендуется устанавливать дождеприемники с двумя решетками.

Бренд Ростполимерпром
Основной цвет люков может иметь разные оттенки в зависимости от добавления красителя. Габаритные размеры могут иметь отклонение по диаметру (длине) до 50 мм, по высоте до 20 мм
Инженерная система Водоотведение
Материал полимер
Тип магистральный
Форма изделия прямоугольная
Масса нетто 44 кг
Страна происхождения Россия
Максимальная нагрузка 250кН
Размер 800х495мм
Высота изделия 110мм
Нагрузка (до 25 тонн на 1м.кв)

Рекомендации по применению Для установки на колодцах ливневой канализации расположенных на проезжей части городских автодорог с интенсивным движением и автомагистралях.
