Отвод крутоизогнутый оцинкованный ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки от -15% до +30%
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип присоединения под приварку
Диаметр условный 200
Диаметр наружный 219
Толщина стенки 6,0

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки от -15% до +30%
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Тип присоединения под приварку
Диаметр условный 250
Диаметр наружный 273
Толщина стенки 7,0

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки Для деталей исполнения 2: -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип присоединения под приварку
Диаметр условный 150
Диаметр наружный 159
Толщина стенки, мм 4,0-4,5

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки Для деталей исполнения 2: -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип присоединения под приварку
Диаметр условный 125
Диаметр наружный 133
Толщина стенки, мм 3,5-4,0

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки Для деталей исполнения 2 : -15/+30%, но не более +5мм

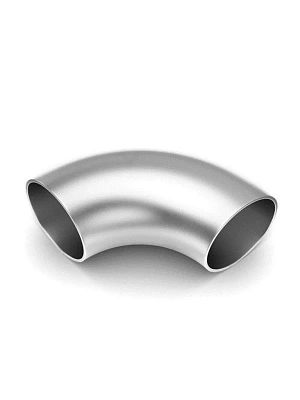

Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип присоединения под приварку
Диаметр условный 100
Диаметр наружный 108
Толщина стенки, мм 3,5
Температура рабочей среды от -70 до +450 oC

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки Для деталей исполнения 2 по ГОСТ 17380-2001: -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Россия
Тип присоединения под приварку
Диаметр условный 100
Диаметр наружный 108
Толщина стенки 3,5
Температура рабочей среды от -70 до +450 oC

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки от -15% до +30%
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Тип присоединения под приварку
Диаметр условный 80
Диаметр наружный 89
Толщина стенки,мм 3,5-4,0

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 2
Допуск по толщине стенки Для деталей исполнения 2: -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип присоединения под приварку
Диаметр условный 65
Диаметр наружный 76
Толщина стенки, мм 3,5-4,0
Давление условное 40 бар
Температура рабочей среды от -70 до +450 oC

Аналог ГОСТ 17375-2001

Отводы стальные ГОСТ 17375-2001 выполняют функцию поворота и изменения углового направления трубопровода на отдельных его участках. Целостность отводов и отсутствие швов обеспечивают изделия надежностью и высокой герметичностью. Отводы производятся из углеродистой и низколегированной стали, а также из коррозионностойких и жаропрочных марок сталей: ст3, ст.20, ст.09Г2С, ст.17Г1С, ст.13ХФА, ст.15Х5М, ст.12Х18Н10Т, ст.10Х17Н13МТ. Наиболее часто используют стальные крутоизогнутые бесшовные отводы в магистральных трубопроводах с высоким давлением. Отсутствие шва позволяет применять отводы с максимальным давлением до 16 МПа и температурой рабочей среды от -70 до +450 градусов по Цельсию.

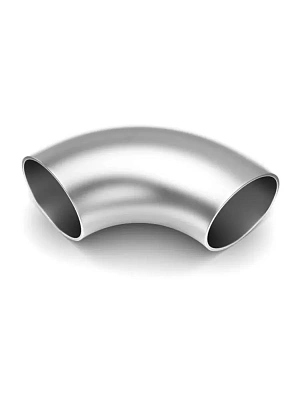

Характеристики
Наружный диаметр D: 114 мм
Толщина стенки Т: 4 мм
Диаметр условный Ду(Dn): 100 мм
Угол изгиба: 45 градусов
Материал: сталь 20
Стандарт: ГОСТ 17375-2001
Исполнение: исполнение 2
Присоединение: под приварку
Вес: 1,3 кг

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение исполнение 2
Допуск по толщине стенки от -15% до +30%
Тип присоединения под приварку
Диаметр условный, мм 50
Диаметр наружный, мм 57
Толщина стенки, мм 3,2-3,5

Аналог ГОСТ 17375-2001

Материал сталь
Модель бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение исполнение 2
Масса нетто 0.257 кг
Примечание Допускается отклонение по толщине стенки +/- 0,5 мм
Тип присоединения под приварку
Диаметр условный, мм 40
Диаметр наружный, мм 45
Толщина стенки, мм 2,5-3,0

Аналог ГОСТ 17375-2001

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение исполнение 1
Тип присоединения под приварку
Диаметр условный, мм 32
Толщина стенки, мм 2,8-3,3

Аналог ГОСТ 17375-2001

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 1
Инженерная система Пожаротушение, Водоснабжение, Отопление, Тепловые пункты
Тип присоединения под приварку
Диаметр условный 15
Толщина стенки, мм 2,8

Аналог ГОСТ 17375-2001

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение исполнение 1
Тип присоединения под приварку
Диаметр условный, мм 25
Диаметр наружный, мм 33,7
Толщина стенки, мм 2,5-2,8

Аналог ГОСТ 17375-2001

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение исполнение 2
Тип присоединения под приварку
Диаметр условный, мм 32
Толщина стенки, мм 2,8-3,3

Материал сталь
Модель шовный/бесшовный
Тип крутоизогнутый
Покрытие оцинкованный
Исполнение 1
Инженерная система Пожаротушение, Водоснабжение, Отопление, Тепловые пункты
Тип присоединения под приварку
Диаметр условный 20
Толщина стенки, мм 2,5-2,8

Аналог ГОСТ 17375-2001
