Захват для рулонов стали и бухт проволоки

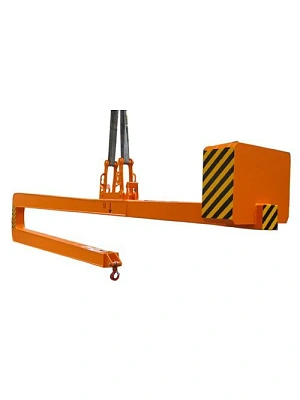

Обозначение Скоба для разгрузки контейнера (20фут.)
Г/п 5,0 тн
A 1000 мм
B 6230 мм
C 12000 мм
D 2500 мм
E 1000 мм
F 130 мм

Захват предназначен для погрузки/выгрузки различный грузов в/из контейнера. Конструктивно захват представляет собой С-образный крюк с противовесом, обеспечивающим его горизонтальное положение. Захват навешивается на двурогий крюк, или на однорогий с помощью строп.

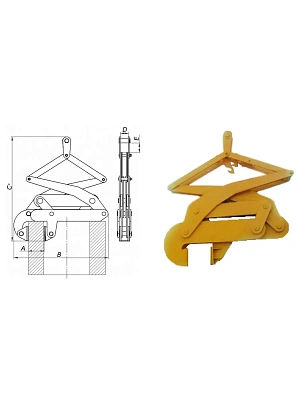

Обозначение ЗВР-10-250-400
Г/п 10,0 тн
A 250-400 мм
B 1785 мм
C 2570 мм
D 130 мм
E 200 мм

Захват предназначен для подъема и перемещения в вертикальном положении рулонов стали, бетонных блоков и колец. Захват является универсальным и подходит к ряду типоразмеров рулонов стали, вне зависимости от высоты рулона. Конструкция захвата предусматривает автоматический замок, что позволяет использовать его без привлечения дополнительного персонала при захвате груза.

Захват ЗВР относится к рычажным, фрикционно-зажимным грузоподъемным устройствам. Основным рабочим элементом захвата являются зажимные щеки, которые при захвате груза создают значительное усилие сжатия, в несколько раз превышающее собственный вес груза, что диктуется фрикционным способом удержания груза.

Зев захвата в зависимости от грузоподъемности позволяет работать с грузами толщиной от 245 до 510 мм, захват является универсальным и может работать с широкой номенклатурой грузов. Конструкция захвата предусматривает автоматический захват и высвобождение груза.

Обозначение ЗВР-16-245-445
Г/п 16,0 тн
A 245-445 мм
B 1900 мм
C 2950 мм
D 160 мм
E 200 мм

Захват предназначен для подъема и перемещения в вертикальном положении рулонов стали, бетонных блоков и колец. Захват является универсальным и подходит к ряду типоразмеров рулонов стали, вне зависимости от высоты рулона. Конструкция захвата предусматривает автоматический замок, что позволяет использовать его без привлечения дополнительного персонала при захвате груза.

Захват ЗВР относится к рычажным, фрикционно-зажимным грузоподъемным устройствам. Основным рабочим элементом захвата являются зажимные щеки, которые при захвате груза создают значительное усилие сжатия, в несколько раз превышающее собственный вес груза, что диктуется фрикционным способом удержания груза.

Зев захвата в зависимости от грузоподъемности позволяет работать с грузами толщиной от 245 до 510 мм, захват является универсальным и может работать с широкой номенклатурой грузов. Конструкция захвата предусматривает автоматический захват и высвобождение груза.

Обозначение ЗВР-20-265-510
Г/п 20,0 тн
A 265-510 мм
B 2400 мм
C 3000 мм
D 190 мм
E 320 мм

Захват предназначен для подъема и перемещения в вертикальном положении рулонов стали, бетонных блоков и колец. Захват является универсальным и подходит к ряду типоразмеров рулонов стали, вне зависимости от высоты рулона. Конструкция захвата предусматривает автоматический замок, что позволяет использовать его без привлечения дополнительного персонала при захвате груза.

Захват ЗВР относится к рычажным, фрикционно-зажимным грузоподъемным устройствам. Основным рабочим элементом захвата являются зажимные щеки, которые при захвате груза создают значительное усилие сжатия, в несколько раз превышающее собственный вес груза, что диктуется фрикционным способом удержания груза.

Зев захвата в зависимости от грузоподъемности позволяет работать с грузами толщиной от 245 до 510 мм, захват является универсальным и может работать с широкой номенклатурой грузов. Конструкция захвата предусматривает автоматический захват и высвобождение груза.

Захват не имеет подвижных частей, оснащён противовесом (или переставной проушиной), что значительно увеличивает массу захвата и делает его максимально надёжным, удобным и безопасным в эксплуатации. Захват в нагруженном и порожнем состоянии всегда находится в горизонтальном положении.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми или полиуретановыми накладками.

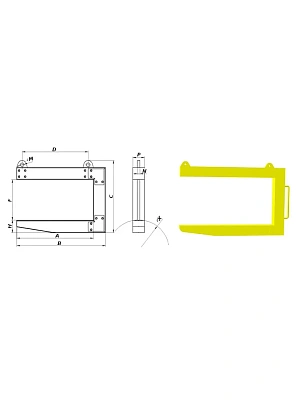

Обозначение ЗРС2-10/1250
Г/п 20,0 тн
A 1250 мм
B 1454 мм
C 1185 мм
L 1080 мм
F 662 мм
H 208 мм
M 62 мм
N 40 мм
P 192 мм
D 1000 мм

Захват является облегченным исполнением захвата ЗРС1. Захват и удержание грузов, имеющий сквозные отверстия, осуществляется за счет несущего элемента — лапы. Отсутствие противовеса позволяет значительно снизить металлоемкость конструкции, при этом увеличивается рабочая высота захвата за счет необходимости использовать строп типа 2СК для подвеса на крюк грузоподъемного механизма.

Захват ЗРС2 применяется в промышленности для подъема и перемещения рулонов стали и аналогичных материалов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Захват и удержание груза осуществляется за счет несущего элемента — лапы, длинной 1250м (при работе с грузом меньшей длинны обязательно наличие сквозного отверстия), зев захвата составляет 662мм.
В конструкции захвата предусмотрены две проушины, для подвеса захвата рекомендуется использовать строп типа 2СК. Такая конструкция заметно снижает металлоемкость изделия, что является значимым при повышенных требованиях к весу грузозахватного приспособления.

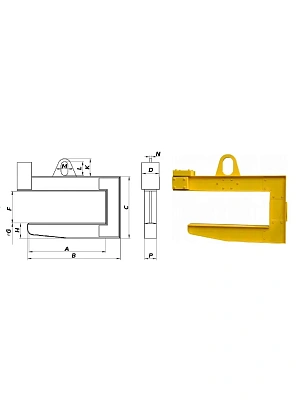

Обозначение ЗРС1-2/1600
Г/п 2,0 тн
A 1600 мм
B 1750 мм
C 830 мм
D 270 мм
F 550 мм
G 200 мм
K 450 мм
L 350 мм
M 220 мм
N 20 мм
P 130 мм

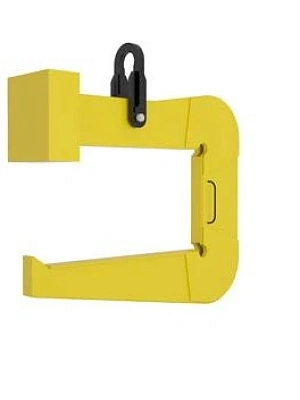

Захват ЗРС1 применяется для подъема и перемещения рулонов стали и аналогичных грузов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Особенностью данного захвата является наличие противовеса, изготовленного полностью из металла. Захват для рулонов стали ЗРС1 имеет значительно больший собственный вес по сравнению с ЗРС2, однако конструкция позволяет ему работать с грузами большего веса.
Захват крепится непосредственно к рабочему элементу грузоподъемного механизма (например крюку крана), что значительно снижает габарит по высоте.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми накладками.

Обозначение ЗРС1-5/1000
Г/п 5,0 тн
A 1000 мм
B 1160 мм
C 840 мм
D 300 мм
F 560 мм
G 300 мм
K 290 мм
L 230 мм
M 150 мм
N 30 мм
P 142 мм

Захват ЗРС1 применяется для подъема и перемещения рулонов стали и аналогичных грузов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Особенностью данного захвата является наличие противовеса, изготовленного полностью из металла. Захват для рулонов стали ЗРС1 имеет значительно больший собственный вес по сравнению с ЗРС2, однако конструкция позволяет ему работать с грузами большего веса.
Захват крепится непосредственно к рабочему элементу грузоподъемного механизма (например крюку крана), что значительно снижает габарит по высоте.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми накладками.

Обозначение ЗРС1-10/1250
Г/п 10,0 тн
A 1250 мм
B 1470 мм
C 1070 мм
D 400 мм
F 660 мм
G 350 мм
K 310 мм
L 230 мм
M 150 мм
N 40 мм
P 192 мм

Захват ЗРС1 применяется для подъема и перемещения рулонов стали и аналогичных грузов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Особенностью данного захвата является наличие противовеса, изготовленного полностью из металла. Захват для рулонов стали ЗРС1 имеет значительно больший собственный вес по сравнению с ЗРС2, однако конструкция позволяет ему работать с грузами большего веса.
Захват крепится непосредственно к рабочему элементу грузоподъемного механизма (например крюку крана), что значительно снижает габарит по высоте.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми накладками.

Обозначение ЗРС1-15/1600
Г/п 15,0 тн
A 1600 мм
B 1930 мм
C 1275 мм
D 430 мм
F 660 мм
G 450 мм
K 375 мм
L 290 мм
M 150 мм
N 50 мм
P 250 мм

Захват ЗРС1 применяется для подъема и перемещения рулонов стали и аналогичных грузов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Особенностью данного захвата является наличие противовеса, изготовленного полностью из металла. Захват для рулонов стали ЗРС1 имеет значительно больший собственный вес по сравнению с ЗРС2, однако конструкция позволяет ему работать с грузами большего веса.
Захват крепится непосредственно к рабочему элементу грузоподъемного механизма (например крюку крана), что значительно снижает габарит по высоте.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми накладками.

Обозначение ЗРС1-20/1300
Г/п 20,0 тн
A 1300 мм
B 1860 мм
C 1600 мм
D 320 мм
F 800 мм
G 450 мм
K 375 мм
L 350 мм
M 220 мм
N 80 мм
P 204 мм

Захват ЗРС1 применяется для подъема и перемещения рулонов стали и аналогичных грузов в горизонтальном положении.
Конструкция захвата представляет собой С-образный крюк. Особенностью данного захвата является наличие противовеса, изготовленного полностью из металла. Захват для рулонов стали ЗРС1 имеет значительно больший собственный вес по сравнению с ЗРС2, однако конструкция позволяет ему работать с грузами большего веса.
Захват крепится непосредственно к рабочему элементу грузоподъемного механизма (например крюку крана), что значительно снижает габарит по высоте.
Для более бережного обращения с грузом грузозахватная лапа может комплектоваться резиновыми накладками.

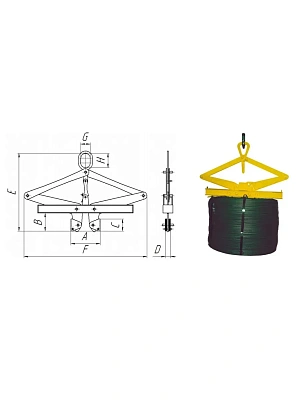

Обозначение ЗКО-1,2-450-550
Г/п 1,2 тн
A 450-550 мм
B 225 мм
C 120 мм
D 64 мм
E 970 мм
F 1540 мм
G 120 мм
H 180 мм

Захват предназначен для подъема и перемещения рулонных материалов и грузов с отверстием - бухт проволоки и арматуры, рулонов стали, деталей и заготовок. Конструкция захвата представляет собой рычажную систему клещевого типа. Захват относится к фрикционному типу, удержание груза происходит за счет силы трения между поверхностью груза и элементами захвата и распирающего усилия, создаваемого рычажной системой. Для подъема захватом металлических изделий и бухт возможно нанесение рифления на зажимные щеки захвата.

Захват ЗКО представляет собой конструкцию клещевого типа и предназначен для подъема и перемещения грузов с отверстием, диаметром 450-550мм. Рычажная система создает на рабочем элементе захвата (щеках) значительное контактное усилие, в несколько раз превышающее вес груза.

Щеки захвата ЗКО выполнены из стали с рифлением, поскольку они непосредственно контактируют с поверхностью груза возможны незначительные её повреждения.
