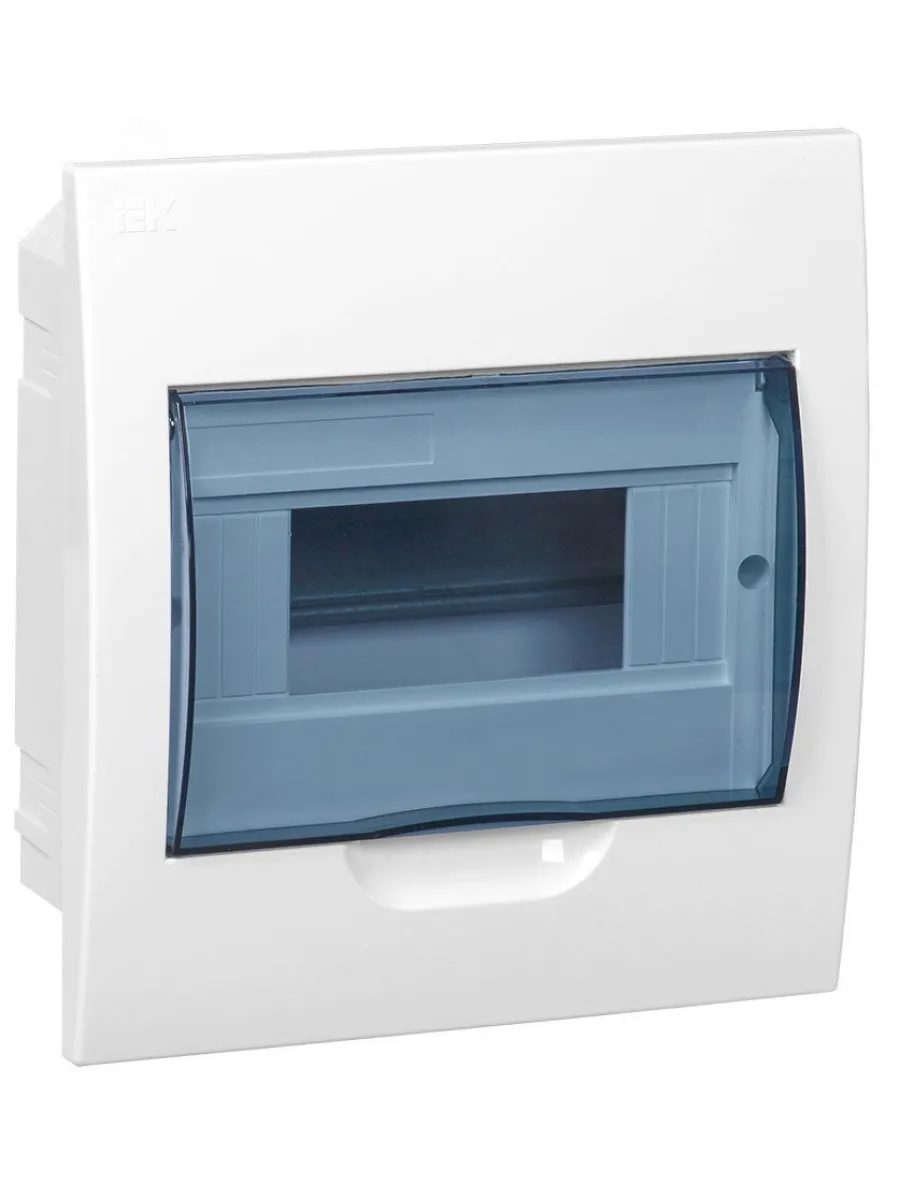

Щит распределительный встраиваемый ЩРВ-П-8 IP41 KREPTA 3 белый IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики:
Тип    модульный
Род тока    AC(переменный ток)/DC(постоянный ток)
Тип расцепителя    Электромагнитный, тепловой
Тип монтажа     на DIN-рейку
Тип монтажной рейки   35х15,  35х7,5
Номинальное напряжение     230 В
Исполнение    Стационарное
Цвет корпуса    белый
Степень защиты    IP20
Климатическое исполнение    УХЛ-4
Количество полюсов    1
Отключающая способность     4.5 кА
Тип расцепления    C
Номинальный ток   40 А
Вес нетто     0.103 кг
Высота       80 мм
Ширина      18 мм
Глубина     75 мм
Максимальное сечение подключаемого кабеля, мм2      25
Модельный ряд   ВА47-29
ГОСТ    ГОСТ IEC 60898-1

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Номинальный ток, А    32
Тип монтажной рейки    35x15, 35x7.5
Количество модулей DIN    3
Степень защиты    IP20
Напряжение, В    380
Гарантийный срок, мес    120
Максимальное сечение подключаемого кабеля, мм2    25
Срок службы, лет    15

Используются в осветительных сетях для установки модульных устройств - автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Надежная, современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации. Преимущества - Ударопрочный, самозатухающий АБС-пластик. Вертикальное расположение корпуса и крышки. Простой и быстрый монтаж - отверстия для крепления корпуса. Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон. Наличие специальной планки для крепления нулевой шины. Маркировочная лента входит в комплект изделия. Универсальные винты. Надежная DIN-рейка.

Технические характеристики:
Вид установки    встраиваемый
На DIN-рейку   да
Шина заземления    да
Класс защиты    II
Материал рамы    АБС-пластик
Материал дверцы    пластик
Материал корпуса    пластик
Ревизионное окошко    есть
Количество модулей    24 шт
Количество вводов   5 шт
Номинальный ток    63 А
Номинальное напряжение, В    380
Степень защиты    41 IP
Диапазон рабочих температур    от -20 до +80
Цвет   белый
Высота    345 мм
Глубина   102 мм
Ширина    398 мм
Количество рядов    2 шт
Глубина встраивания    56 мм

Быстродействующие защитные выключатели обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети. В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В. Преимущества: Возможность одновременного двойного присоединения шиной или гибким проводником. Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков. Защита от сверхтоков в каждом полюсе. Предельная отключающая способность 4,5 кА.

Технические характеристики:
Тип    модульный   стационарный
Количество модулей    2
Количество полюсов     двухполюсной
Класс токоограничения     3
Способ монтажа    DIN-рейка
Тип монтажной рейки    35x15, 35x7.5
Номинальное напряжение    220/230 В
Тип расцепления    C
Отключающая способность    4.5 кА
Номинальный ток    32 А
Ток утечки    30 мА
Тип утечки    АС
Степень защиты    IP20
Климатическое исполнение    УХЛ4
Диапазон рабочих температур   от -25 до +40
Максимальное сечение подключаемого кабеля, мм2      35
Вес нетто    0.28 кг
Модельный ряд     АД-12
Высота       94 мм
Ширина      53.4 мм
Глубина     72.1 мм

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Номинальный ток, А    63
Тип монтажной рейки    35x15, 35x7.5
Количество модулей DIN    3
Степень защиты    IP20
Напряжение, В    380
Гарантийный срок, мес    120
Максимальное сечение подключаемого кабеля, мм2    25
Срок службы, лет    15

Быстродействующие защитные выключатели обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети. В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В. Преимущества: Возможность одновременного двойного присоединения шиной или гибким проводником. Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков. Защита от сверхтоков в каждом полюсе. Предельная отключающая способность 4,5 кА.
Номинальный ток, А    25
Количество модулей DIN    3
Дифференциальный ток, мА    30
Степень защиты    IP20
Тип монтажной рейки    35x15, 35x7.5
Диапазон рабочих температур    от -25 до +40
Напряжение, В    220
Гарантийный срок, мес    84
Максимальное сечение подключаемого кабеля, мм2    35
Срок службы, лет    15

Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Крепление шины предусмотрено по центру (типы 8/1, 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Выполнены из латуни.Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.
Материал изделия    Латунь
Диапазон сечений    16
Напряжение, В    380
Количество контактов    10
Диапазон рабочих температур    от -40 до +50
Гарантийный срок, мес    24
Срок службы, лет    15

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Номинальный ток, А    25
Тип монтажной рейки    35x15, 35x7.5
Количество модулей DIN    2
Степень защиты    IP20
Напряжение, В    380
Гарантийный срок, мес    120
Максимальное сечение подключаемого кабеля, мм2    25
Срок службы, лет    15

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Материал изделия    Латунь
Количество контактов    54
Диапазон рабочих температур    от -45 до +40
арантийный срок, мес    60
Срок службы, лет    15

Используются в осветительных сетях для установки модульных устройств - автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Надежная, современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации. Преимущества - Ударопрочный, самозатухающий АБС-пластик. Вертикальное расположение корпуса и крышки. Простой и быстрый монтаж - отверстия для крепления корпуса. Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон. Наличие специальной планки для крепления нулевой шины. Маркировочная лента входит в комплект изделия. Универсальные винты. Надежная DIN-рейка.

Технические характеристики:
Вид установки     навесной
На DIN-рейку   да
Шина заземления    да
Класс защиты    I
Материал рамы    АБС-пластик
Материал дверцы    пластик
Материал корпуса    пластик
Ревизионное окошко    есть
Количество модулей    36 шт
Номинальный ток    63 А
Номинальное напряжение, В    380
Степень защиты    41 IP
Диапазон рабочих температур    от -20 до +80
Цвет   белый
Высота    473 мм
Глубина   105 мм
Ширина    307 мм
Количество рядов    3 шт

Используются в осветительных сетях для установки модульных устройств - автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Надежная, современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации. Преимущества - Ударопрочный, самозатухающий АБС-пластик. Вертикальное расположение корпуса и крышки. Простой и быстрый монтаж - отверстия для крепления корпуса. Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон. Наличие специальной планки для крепления нулевой шины. Маркировочная лента входит в комплект изделия. Универсальные винты. Надежная DIN-рейка.

Технические характеристики:
Вид установки    встраиваемый
На DIN-рейку   да
Шина заземления    да
Класс защиты    II
Материал рамы    АБС-пластик
Материал дверцы    пластик
Материал корпуса    пластик
Ревизионное окошко    есть
Количество модулей    36 шт
Количество вводов   5 шт
Номинальный ток    63 А
Номинальное напряжение, В    380
Степень защиты    41 IP
Диапазон рабочих температур    от -20 до +80
Цвет   белый
Высота    503 мм
Глубина   102 мм
Ширина    342 мм
Количество рядов    3 шт
Глубина встраивания    56 мм

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики:
Тип    модульный
Род тока    AC(переменный ток)/DC(постоянный ток)
Тип монтажа     на DIN-рейку
Тип монтажной рейки   35х15,  35х7,5
Номинальное напряжение     230 В
Исполнение    Стационарное
Цвет корпуса    белый
Степень защиты    IP20
Климатическое исполнение    УХЛ-4
Количество полюсов    1
Отключающая способность     4.5 кА
Тип расцепления    C
Номинальный ток   10 А
Вес нетто     0.103 кг
Высота       80 мм
Ширина      18 мм
Глубина     75 мм
Максимальное сечение подключаемого кабеля, мм2      25
Модельный ряд   ВА47-29
ГОСТ    ГОСТ IEC 60898-1
