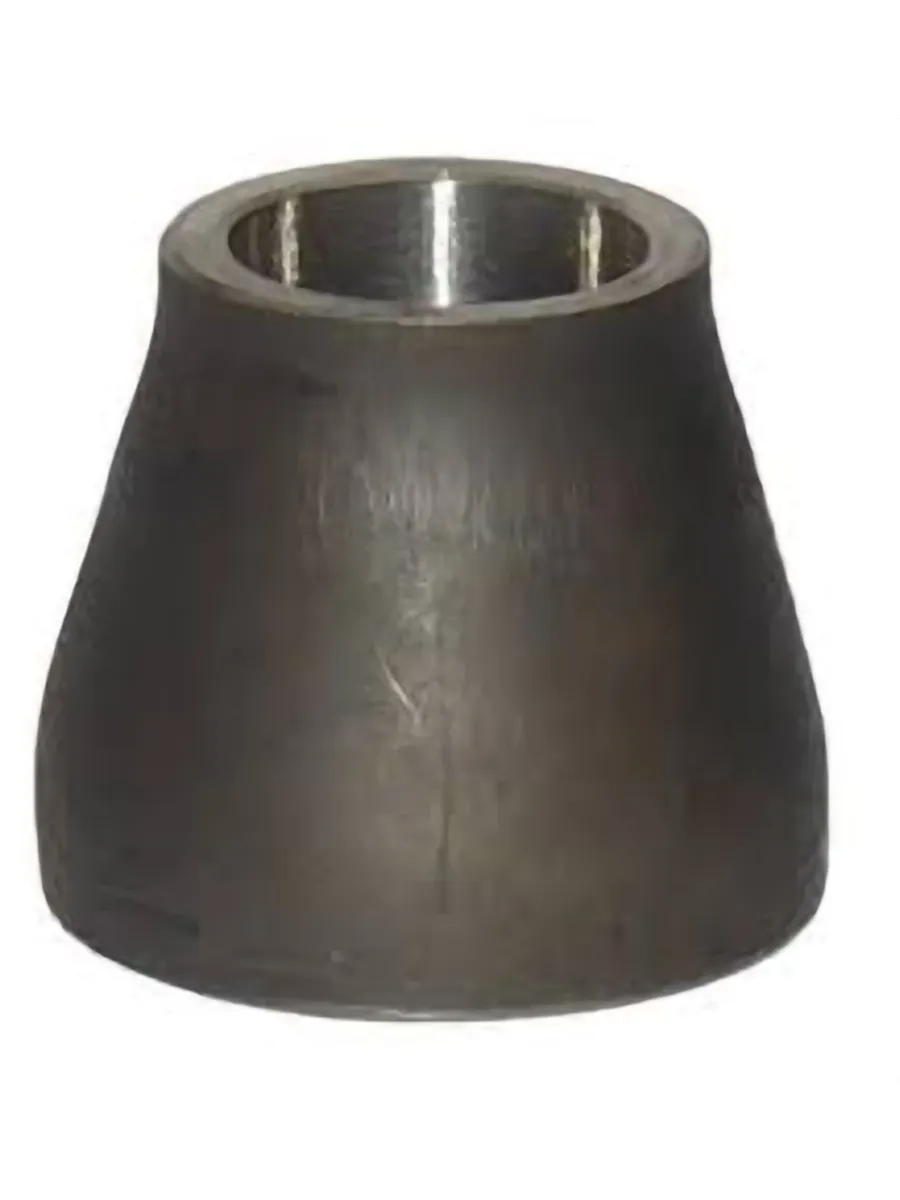

Переход Ду 32х25 (Дн 38*2,0х32*2,0) ГОСТ 17378-2001

Исполнение 1
Материал сталь пов. качества
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -12,5%
Инженерная система Отопление
Страна происхождения Россия
Диаметр наружный 26,9
Толщина стенки 3,0
Диаметр наружный переходной 21,3
Толщина стенки меньшего диаметра 3,0
Диаметр условный 20
Диаметр условный переходной 15
Температура рабочей среды от -70 до +175 oC
Гарантия производителя  5 лет

Рабочая среда    вода, пар
Номинальный диаметр DN    65
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    350
Строительная длина L, мм    55
Тип соединения    под приварку
Толщина стенки, мм    3.5/2.5
Внешний диаметр, мм    76/38

Исполнение 2
Материал сталь пов. качества
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Россия
Диаметр наружный 57
Толщина стенки 3,0
Диаметр наружный переходной 32
Толщина стенки меньшего диаметра 2,0
Диаметр условный 50
Диаметр условный переходной 25
Строительная длина L= 45 мм
Температура рабочей среды от -70 до +450 oC
Область применения Бесшовная приварная деталь для ответственных трубопроводов
Гарантия производителя  5 лет

аналог ГОСТ 17378-2001

Рабочая среда    вода, пар
Номинальный диаметр DN    65
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    350
Строительная длина L, мм    70
Тип соединения    под приварку
Единица измерения    шт
Толщина стенки, мм    3.5/3
Внешний диаметр, мм    76/57

аналог ГОСТ 17378-2001

Исполнение 2
Материал сталь пов. качества
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр наружный 89
Толщина стенки 3,5
Диаметр наружный переходной 45
Толщина стенки меньшего диаметра 2,5
Диаметр условный 80
Диаметр условный переходной 40
Строительная длина L= 75 мм
Температура рабочей среды от -70 до +450 oC
Область применения Бесшовная приварная деталь для ответственных трубопроводов
Гарантия производителя  5 лет

аналог ГОСТ 17378-2001

Исполнение 2
Материал сталь пов. качества
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр наружный 57
Толщина стенки 3,0
Диаметр наружный переходной 45
Толщина стенки меньшего диаметра 2,5
Диаметр условный 50
Диаметр условный переходной 40
Строительная длина L= 60 мм
Температура рабочей среды от -70 до +450 oC
Область применения Бесшовная приварная деталь для ответственных трубопроводов
Гарантия производителя  5 лет

аналог ГОСТ 17378-2001

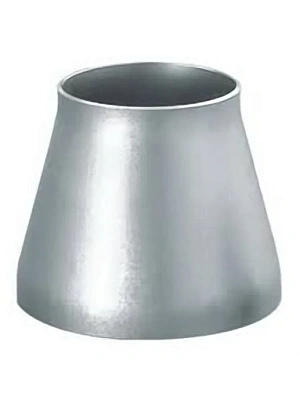

Диаметр (Ду)    57
Марка стали    Сталь 09Г2С
Исполнение    2
Стандарт    ГОСТ 17378
Диаметр2 (Ду2)    45
Вид контроля    поднадзорные

Переход является элементом трубопроводных систем, предназначением которого является смена диаметра трубы с большего на меньший, либо наоборот. Переходы используются и в горизонтальной плоскости, и в вертикальной, и в наклонной, почему и существуют две основные конструкции, применяемые по конкретной ситуации. Прежде чем заказать и купить переход, необходимо учесть потенциал его загрязнения, а также перепада давлений – эти нюансы являются критическими в их эксплуатации, особенно это касается вязких и неочищенных сред.

Сталь марки 09г2с относится к низколегированным. В стали присутствуют небольшие доли марганца и кремния. 09г2с обладает высокой механической прочностью и температурной устойчивостью. Стойкость к диапазону от -70 до +450 градусов позволяет использовать переходы из стали 09г2с практически везде, причём цена этих изделий более чем адекватна их свойствам. Переход 09г2с рекомендуется купить под эксплуатацию в условиях низких температур – северный климат и прочие схожие условия. Это касается, например, нефтегазопроводов в условиях крайнего Севера.

Сталь 09г2с не теряет своих свойств при сварке, а благодаря низкому содержанию углерода и сам процесс довольно прост, что существенно облегчает монтаж деталей в систему.

Описание
Допускается присутствие на товаре незначительного налета коррозии, не оказывающей влияния на эксплуатационные свойства товара, что не противоречит требованиям ГОСТ
Инженерная система
Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Исполнение исполнение 2
Материал  сталь
Покрытие  без покрытия
Тип  концентрический
Масса нетто  0.1 кг
Температура рабочей среды  от -70 до +450 oC
Диаметр наружный, мм  45
Диаметр условный, мм  40
Толщина стенки, мм  2,5
Диаметр наружный переходной, мм  38
Диаметр условный переходной, мм 32
Толщина стенки меньшего диаметра, мм 2,0
Строительная длина, мм 30

аналог ГОСТ 17378-2001

Рабочая среда    вода, пар
Номинальный диаметр DN    65
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    350
Строительная длина L, мм    70
Тип соединения    под приварку
Единица измерения    шт
Толщина стенки, мм    3.5/3
Внешний диаметр, мм    76/57

Исполнение 1
Материал сталь пов. качества
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -12,5%
Инженерная система Отопление
Страна происхождения Россия
Диаметр наружный 42,4
Толщина стенки 3,0
Диаметр наружный переходной 21,3
Толщина стенки меньшего диаметра 3,0
Диаметр условный 32
Диаметр условный  переходной 15
Температура рабочей среды от -70 до +175 oC
Гарантия производителя  5 лет

аналог ГОСТ 17378-2001

Рабочая среда    вода, пар
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    350
Тип соединения    под приварку
Толщина стенки, мм    2/1.6
Внешний диаметр, мм    32/25

аналог ГОСТ 17378-2001

Исполнение 2
Материал сталь
Покрытие без покрытия
Тип концентрический
Допуск по толщине стенки  -15/+30%, но не более +5мм
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Россия
Диаметр наружный 114
Диаметр наружный переходной 108
Диаметр условный 100
Диаметр условный переходной 100
Строительная длина L= 80 мм
Температура рабочей среды до +450 oC
