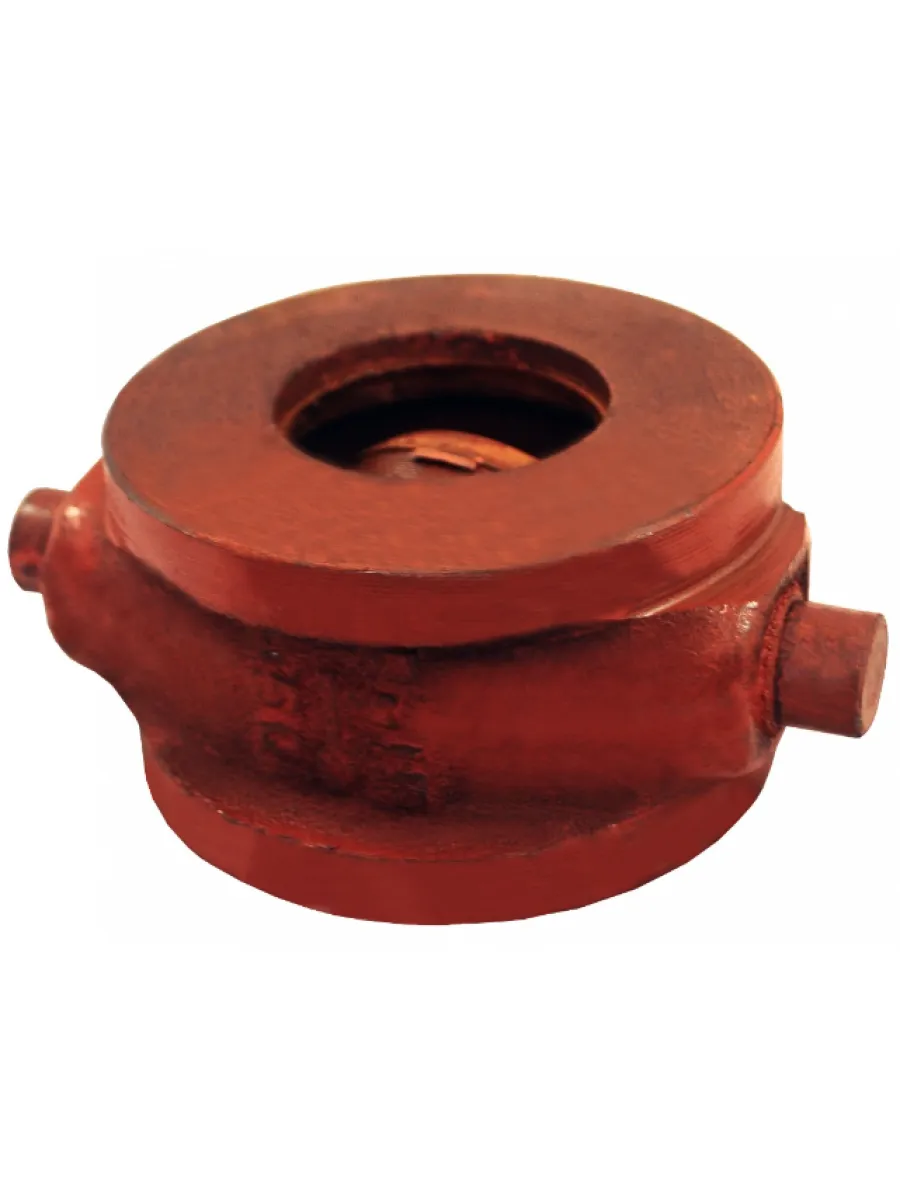

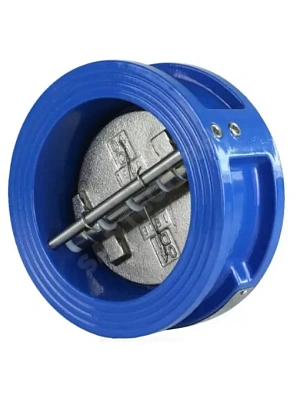

Назначение клапана 19ч21бр
Тип: клапан обратный поворотный однодисковый.
Клапан 19ч21бр предназначен для отсечения обратного потока воды или пара.
Клапан бывает двух исполнений. Исполнение «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Маркировка клапана19ч21бр. Исполнение «р» означает использование в среде до 50оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Клапан должен храниться в складских помещениях или под навесом при температуре окружающего воздуха от - 30 до + 50 оС.
Рабочая среда: вода, пар.
Проход условный, DN: 50 - 600 мм.
Давление условное, PN: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Изготовление и поставка: ТУ 44-3-1350-97.
Тип присоединения к трубопроводу: межфланцевый (бесфланцевое стяжными-шпильками). Клапан по умолчанию поставляется без комплекта монтажных фланцев.
Монтаж и эксплуатация клапана 19ч21бр: Перед монтажом клапан тщательно очистить от консервации и возможного загрязнения. Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость
открывания и произвести гидравлическое испытание водой Ру 16 кгс/см2. Запрещается производить работы по устранению дефектов клапана при наличии давления в трубопроводе.
Рабочее положение клапана 19ч21бр на трубопроводе:
- на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх;
- на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе.
Состав, устройство и работа клапана 19ч21бр:
Клапан 19ч21бр состоит из следующих деталей: корпуса; захлопки; оси. Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки.
Гарантийный срок эксплуатации: 18 месяцев со дня ввода в эксплуатации.
Срок службы: не менее 5 лет.
Средний ресурс: 2500 циклов.
Наработка на отказ: 400 циклов.
